07. 규격에서 말하는 Low-Voltage Medium-Voltage High-Voltage 란

◉산업통상자원부고시제2017-26호전기설비기술기준에의하면전압의구분을제3조와같이구분하고있습니다.제3조(정의) ①이고시에서사용하는용어의정의는다음각호와같다.② 전압을구분하는저압, 고압및특고압은다음각호의것을말한다.

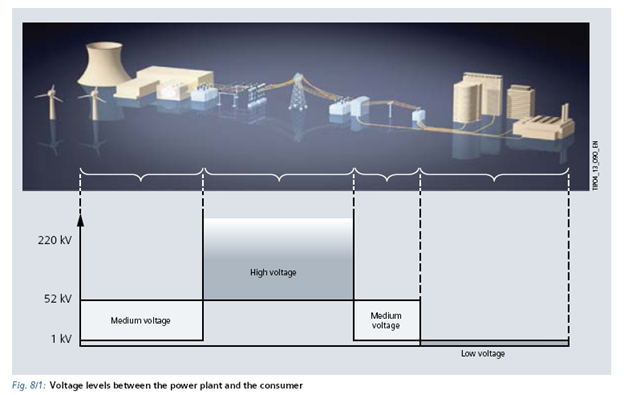

1. 저압: 직류는750V 이하, 교류는600V 이하인것.2. 고압: 직류는750V를, 교류는600V를초과하고, 7kV 이하인것.3. 특고압 : 7kV를초과하는것그러나 국제 규격에서 말하는 전압의 구분은 다릅니다. 그 내용은 아래와 같습니다. 아래 그림에서 보면 Medium-Voltage High-Voltage Low-Voltage 이렇게 구분되어 있고 폐쇄 배전반의 기본적인 규격 IEC-62271-200: [ AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 Kv ] 라고 되어 있습니다. 이것이 중 전압에 해당된다고 보면 됩니다. 결국 22.9kv 급 배전반 이라고 해서 이것을 특고압 배전반 이라고 호칭하면 국내에서는 통 할 지라도 국제적으로는 틀린 호칭이 되는 것입니다. 적어도 본 블로그에 오신분은 이 정도는 충분히 인지 하시고 상대방 고객에 따라 응대 하여 주시기를 당부 합니다. According to international rules, there are only two voltage levels: • Low voltage (LV): up to and including 1 kV AC (or 1.5 kV DC) • High voltage (HV): above 1 kV AC (or 1.5 kV DC) Most electrical appliances used in household, commercial and industrial applications work with low voltage. High voltage is used not only to transmit electrical energy over very large distances, but also, finely branched, for regional distribution to the load centres. However, as different high voltages are used for transmission and regional distribution, and since the tasks and requirements of the switching devices and switchgear also differ greatly, the term"medium voltage" has come to be used for the voltages required for regional power distribution. Medium voltage is considered to be part of the high voltage range above 1 kV AC up to and including 52 kV AC. 번역 글] 국제 규칙에 따르면 두 가지 전압 레벨만 있습니다. • 저 전압(LV): 최대 1kV AC(또는 1.5kV DC) 포함 • 고 전압(HV): 1kV AC(1.5kV DC) 이상 가정용, 상업용 및 산업용 애플리케이션에 사용되는 대부분의 전기 장치는 저 전압으로 작동합니다. 고전압은 매우 먼 거리에 걸쳐 전기 에너지를 전송할 뿐만 아니라 부하 센터에 지역적으로 분배하기 위해 미세하게 분기됩니다. 그러나, 전송 및 지역 분배에 서로 다른 고전압이 사용되고, 전환 장치와 스위치 장치의 작업 및 요구사항도 크게 다르기 때문에, 이 용어는 다음과 같습니다. "중 전압"은 지역 전력 분배에 필요한 전압에 사용됩니다. 중 전압은 최대 52kV AC를 포함하여 1kV AC를 초과하는 고전압 범위의 일부로 간주됩니다.

Most operating voltages in medium-voltage grids are in the 3 kV AC to 40.5 kV AC range. The electrical transmission and distribution systems not only connect power stations and electricity consumers, but also, with their "meshed systems", form a nationwide backbone with reserves for reliable supply and for the compensation of load differences. High operating voltages (and therefore low currents) are preferred for power transmission in order to minimise losses. The voltage is then transformed to the usual values of the low-voltage grid in the load centres close to the consumer. In public power supplies, the majority of medium-voltage grids are operated in the 10 kV to 30 kV range (operating voltage). The values vary greatly from country to country, depending on the historical technological development and the local conditions. Apart from the public supply, there are other voltages in industrial plants with medium-voltage grids that depend on the consumers; in most cases, the operating voltages of the installed motors are decisive. Operating voltages between 3 kV and 15 kV are very often used in industrial supply networks. 번역 글] 중간 전압 그리드의 대부분의 작동 전압은 3kV AC ~ 40.5kV AC 범위에 있습니다. 전기 송전 및 배전 시스템은 발전소 및 전기 소비 장치를 연결할 뿐만 아니라 "메쉬 시스템" 을 통해 신뢰할 수 있는 공급 및 부하 차이를 보상하기 위한 예비 장치를 갖춘 전국적인 백본을 형성 합니다. 손실을 최소화하기 위해 전력 전송에는 높은 작동 전압(따라서 낮은 전류)이 선호됩니다. 그런 다음 전압은 소모 장치에 가까운 로드 센터에서 저 전압 그리드의 일반적인 값으로 변환 됩니다. 공용 전원 공급기에서 대부분의 중간 전압 그리드는 10 kV ~ 30 kV 범위(작동 전압)에서 작동합니다. 그 값은 나라마다 크게 다릅니다. 역사적 기술적 발전과 지역적 조건에 따라 달라집니다. 공공 공급과는 별도로 산업용 공장에는 소모 장치에 의존하는 중 전압 그리드가 있는 다른 전압이 있습니다. 대부분의 경우 설치된 모터의 작동 전압은 결정적입니다. 3 kV와 15 kV 사이의 작동 전압은 산업 공급 네트워크에서 매우 자주 사용됩니다.
