La chaudière à gaz Ferroli a cessé de s'allumer, qu'est-ce qui pourrait être? Codes d'erreur de la chaudière à gaz Ferroli et méthodes pour leur élimination Réglage de la puissance d'une chaudière à gaz ferroli diva

Lors du fonctionnement de tout équipement, il est important de connaître dysfonctionnements possibles, les voies de leur manifestation. Grâce à l'utilisation d'équipements de haute technologie, il est assez facile de détecter tel ou tel écart. Les capteurs en seront informés. Quelle que soit la fiabilité de la chaudière Ferolli, des erreurs peuvent survenir. Dans de telles situations, il est important d'éliminer la cause dès que possible.

La description

L'un des modèles les plus populaires de l'entreprise est la chaudière Ferolli Pegasus. Les messages d'erreur et de dysfonctionnement s'affichent à la fois sur l'écran de l'appareil lui-même et sur la télécommande. Les erreurs sont affichées sous forme de code. À l'aide de capteurs, il est beaucoup plus facile et pratique de déterminer l'endroit où les dysfonctionnements se sont produits.

Types d'erreurs dans la chaudière Ferroli

À la base, toutes les erreurs de la chaudière Ferolli et les dysfonctionnements sont divisés en deux types :

• critique;
• non critique.

À la suite du premier type d'erreurs dans la chaudière Ferroli, un blocage complet du travail se produit. Pour restaurer l'opérabilité, vous devez éliminer la cause de l'opération. Après cela, le système est redémarré en mode manuel ou automatique. Cela se fait à l'aide d'un bouton spécial « reset ».

Le redémarrage ne fonctionnera pas si vous appuyez immédiatement sur le bouton. Toute erreur grave prendra au moins 30 secondes. Ce n'est qu'après une telle pause (désignée par le code D4) qu'un redémarrage peut être effectué. C'est l'un des points de sécurité de l'appareil.

Les erreurs critiques de la chaudière Ferolli, nécessitant un redémarrage, commencent par la lettre "A", suivie du numéro de code.

Si le système détecte des défauts mineurs dans son travail, il est automatiquement verrouillé et déverrouillé. Et seulement en cas de répétition répétée d'un certain type de dysfonctionnement, l'électronique peut nécessiter une participation humaine. Le code de ces erreurs commence par la lettre "F".

Pause

En plus des codes d'erreur "A" et "F" de la chaudière Ferroli, il y a "D". Ils représentent des intervalles différents. Ce n'est pas une sorte de dysfonctionnement.

Par exemple, le code "D3" peut être vu entre les tentatives d'allumage de la flamme. Ce code est assez courant. Il désigne un intervalle de 50 secondes.

Erreurs de chaudière Ferroli catégorie "A"

"A01" est mis en surbrillance lorsque le système ne parvient pas à s'allumer ou à se maintenir. Ce code peut être causé par les facteurs suivants.

• Électrode défectueuse.
• Le robinet de gaz est en panne.
• Puissance d'allumage réduite.
• Manque de gaz.

"A02" avertit de la présence d'une flamme lorsque le brûleur est éteint. Ce signal peut être causé par une carte électronique ou une électrode défectueuse.

"A03" est une protection contre la surchauffe. Il est à noter que chaque mode de fonctionnement a ses propres valeurs de température de fonctionnement. En général, le système donne 10 à 50 secondes de temps de stabilisation de la température. Si, à ce moment-là, il y a une diminution à 100 degrés, l'arrêt ne se produit pas. L'augmentation de la température n'entraîne pas d'erreur, uniquement si le brûleur n'est pas allumé.

La cause de la surchauffe, à cause de laquelle la chaudière diesel Ferroli peut s'arrêter, réside dans:

• dysfonctionnements de la pompe ;
• manque de circulation normale;
• la présence d'air dans le système ;
• dysfonctionnement du capteur.

"A06" indique une instabilité de la flamme. Le plus souvent, cette erreur apparaît si 6 extinctions ou plus de la flamme du brûleur se sont produites en 10 minutes. Peut être causé par une faible pression de carburant ou des passages obstrués.

• "A09" informe de la défaillance de la vanne gaz.
• « A16 » désigne un dysfonctionnement de la vanne gaz, à savoir une fuite de gaz en position fermée.
• "A21" se produit si le processus de combustion n'est pas correct. Apparaît si l'erreur "F20" se produit 6 fois ou plus en 10 minutes. Conduit à redémarrer.
• "A34" informe sur les surtensions, augmentation ou diminution.
• Erreur "A41" dans le capteur de température, ce qui peut indiquer un dysfonctionnement du capteur de température. Si le capteur n'enregistre pas d'augmentation de température à la suite du test, la chaudière sera verrouillée.

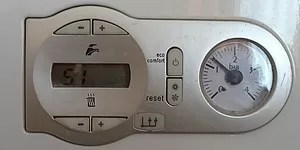

• Obstruction "A51" du conduit de fumée ou d'air.

Erreurs de chaudière Ferroli catégories "F"

• "F08" indique une surchauffe dans le système, mais contrairement à "A03" n'éteint pas la chaudière. L'erreur apparaît lorsque le capteur détecte une température de 99 degrés. Lorsque la valeur descend en dessous, "F08" disparaît de l'affichage, mais l'enregistrement à ce sujet peut être trouvé.
• "F20" contrôle la combustion. Si le système détecte que le processus de combustion s'écarte de la norme, un ajustement a lieu. Lorsqu'il n'a pas été possible de régler la combustion, le brûleur s'éteint et une erreur apparaît. Après 50 secondes, le système démarre automatiquement.
• "F35" peut indiquer un écart entre la fréquence actuelle et les paramètres du système. Pour ce faire, vous devez effectuer les réglages appropriés et l'erreur disparaîtra.
• "F50" informe d'un mauvais fonctionnement de la bobine de modulation ou d'un circuit ouvert.

Défauts non spécifiés

L'absence de code programmé ne signifie pas que d'autres pannes n'existent pas dans la nature. La chaudière Ferolli a-t-elle des défauts qui ne sont pas inclus dans la base de données ? Oui, il a. Pour les déterminer, vous devrez travailler sérieusement, vous aurez besoin d'une bonne connaissance de tous les éléments du système. Sinon, vous devez appeler le maître.

L'une des raisons les plus courantes à cela est la fermeture et la déconnexion banales du contact sur les capteurs et toute autre pièce électrique. La panne ou l'absence de contact sur le pressostat d'eau fait également partie de la liste des situations critiques.

Le travail de l'électronique n'est possible que dans un complexe. Si un capteur commence à afficher une valeur incorrecte, cela affectera le fonctionnement de l'ensemble du système. Dès la détection de cet écart, il s'arrêtera.

En conclusion

Les chaudières diesel Ferolli sont l'une des plus fiables. La qualité des matériaux et de la fabrication ne provoque pas de plaintes de la part des utilisateurs les plus exigeants. Leur utilisation à la maison apporte chaleur et confort à la maison, et surtout, ils sont assez multifonctionnels et capables de remplir des fonctions supplémentaires.

__________________________________________________________________________

Dysfonctionnements et erreurs des chaudières Ferroli

Les erreurs pouvant survenir lors du fonctionnement de la chaudière murale à gaz à double circuit Ferroli sont affichées sur les écrans LCD de l'unité et de la télécommande :

Les défauts provoquant un blocage temporaire de l'unité, qui sont supprimés automatiquement dès que le paramètre de fonctionnement correspondant revient dans la plage normale, sont signalés par la lettre « F » ;

Les dysfonctionnements provoquant un blocage irréparable de la chaudière Ferroli sont signalés par la lettre "A". Pour supprimer un tel verrou, appuyez sur la touche de réinitialisation ; à partir du moment du blocage, même si le redémarrage a été effectué immédiatement, il faudra attendre que la temporisation fixe de 30 secondes, notée "d4", se soit écoulée.

Chambre de combustion ouverte

Méthane - 2 tentatives d'allumage, chacune d'une durée de 5 secondes, une pause entre les tentatives - 50 secondes (notée "d3");

Gaz liquéfié 1 essai, durée 5 s.

La séquence d'allumage de la chaudière Ferolli

Début de la première tentative d'allumage : La tension est appliquée à robinet de gaz et un transformateur d'allumage, le courant de modulation correspond à l'étage d'allumage.

Si l'équipement de contrôle détecte une flamme, alors la puissance générée est contrôlée par le système de régulation, sinon, après l'expiration de la pause indiquée par "d3", une deuxième tentative d'allumage est effectuée.

Si l'équipement de contrôle détecte une flamme, alors la puissance générée est contrôlée par le système de régulation, sinon, après une pause notée "d3", une troisième et dernière tentative d'allumage est effectuée.

Si l'équipement détecte une torche, alors la puissance est contrôlée par le système de régulation. Sinon, l'équipement de contrôle de flamme génère une alarme de défaut A01, et la chaudière est arrêtée (redémarrage). Éteindre la torche

Si l'allumage du brûleur a réussi, mais que la torche s'éteint, alors avant de commencer les tentatives de rallumage, le système se met en pause pendant une durée de 50 s (notée "d3").

Si au moins une tentative d'allumage du brûleur a réussi à partir du moment où la tension a été appliquée à la carte et la flamme a été détectée puis la vanne de gaz a été déconnectée électriquement, alors l'équipement de contrôle se comporte comme en l'absence d'ionisation : plusieurs tentatives d'allumage sont effectués, dont le nombre dépend du type de chambre de combustion et de gaz, et, si nécessaire, un signal de dysfonctionnement A01 est émis, accompagné d'un blocage d'urgence de la chaudière Ferroli (redémarrage).

Défaut 2 - Fausse torche (blocage)

Un dysfonctionnement est détecté si, brûleur éteint, le système de contrôle de flamme détecte un courant d'ionisation pendant 20 s.

Dans ce cas, s'il n'y a pas de demandes d'allumage du brûleur en cours, alors le symbole torche clignote, s'il y a une telle demande, le symbole est allumé. Dans tous les cas, après 20 secondes, l'équipement de contrôle de flamme génère une alarme de défaut A02, et la chaudière est arrêtée en cas d'urgence (redémarrage).

Défaut 3 - Protection contre la surchauffe dans le circuit de pression (blocage)

Un déclenchement de la protection contre la surchauffe dans le circuit de pression (la température au niveau du capteur de sécurité a dépassé 105°C) en l'absence de demande d'allumage n'entraîne pas d'erreur.

A chaque fois que le brûleur s'éteint en raison d'un dépassement de la température limite dans le circuit de refoulement (90 °C en mode chauffage, 95 °C en test et 100 °C en mode ECS), la minuterie démarre le décompte par intervalle de 10 secondes. La protection contre la surchauffe est activée si la température au niveau du capteur de sécurité dépasse 105°C pendant ces 10 secondes. Le déclenchement de la protection contre la surchauffe dans le circuit de pression (en mode alimentation en eau chaude, chauffage ou hors gel) entraîne l'erreur A03, et le contrôle de flamme bloque la chaudière (redémarrage).

Si la sonde de sécurité détecte une température supérieure à 105°C lors d'une demande d'allumage du brûleur (en mode chauffage ou hors gel), le système démarre le décompte à un intervalle de 30 secondes. Si pendant ce temps la température sur les deux sondes ne descend pas en dessous de 100°C, l'équipement de contrôle de flamme génère le message d'erreur A03 et bloque la chaudière (redémarrage). Si la sonde de sécurité détecte une température supérieure à 105°C lors d'une demande d'allumage du brûleur (en mode ECS), le système commence à compter un intervalle de 50 secondes. Si pendant ce temps la température sur les deux capteurs ne descend pas en dessous de 100°C, l'équipement de contrôle de flamme génère un message erreur A03 et bloque la chaudière (redémarrage).

L'activation de la protection chaudière Ferolli contre la surchauffe dans le circuit de pression (la température sur la sonde de sécurité est supérieure à 105°C) lors de la demande d'allumage du brûleur en présence d'une flamme (dans les 10 secondes) entraîne l'apparition de l'erreur A03 et le blocage de la chaudière (redémarrage).

Défaut 4 - Thermostat déclenché gaz de combustion Paramètre b03 = 1, chambre ouverte (avec thermostat de fumées)

Si les contacts du thermostat de fumées s'ouvrent pendant le fonctionnement de la chaudière Ferroli, le brûleur s'éteint immédiatement et un message de défaut est généré. Au bout de 20 minutes, le microprocesseur vérifie l'état du thermostat de fumées : si les contacts sont fermés, le brûleur peut être démarré.

Sinon, la chaudière reste bloquée. En cas de travaux de maintenance : si la cause du dysfonctionnement est détectée et éliminée, la temporisation de 20 minutes peut être annulée en éteignant puis en rallumant.

Défaut 5 - Ventilateur non connecté

A toute demande d'allumage du brûleur, l'équipement de contrôle vérifie la charge du ventilateur. Si la charge n'est pas détectée après 15 secondes, l'équipement génère un signal de défaut. Le message de défaut est annulé dès que la connexion est rétablie.

En fonctionnement normal et en présence d'ionisation, l'absence de charge du ventilateur entraîne l'arrêt immédiat des commandes d'allumage du brûleur. Si la connexion n'est pas rétablie dans les 15 secondes, un signal de défaut est généré. Le message de défaut est annulé dès que la connexion est rétablie.

Défaut 6 - Le brûleur s'est éteint 6 fois en 10 minutes (blocage)

La flamme est considérée comme éteinte si, après au moins 10 secondes de fonctionnement du brûleur, le signal de flamme disparaît brutalement. Si cette situation se produit 6 fois en 10 minutes, l'équipement de contrôle de flamme génère un signal de défaut A06 et bloque la chaudière (redémarrage).

Défaut 8 - Indication de surchauffe de l'échangeur de chaleur

Lorsque la température détectée par le capteur multifonction dans le circuit de pression dépasse 99°C (pendant 5 secondes), le défaut F08 est généré. Cette erreur n'est pas affichée à l'écran : elle est enregistrée dans le journal des défauts. L'erreur est effacée lorsque la température détectée par le capteur multifonction dans le circuit de pression descend en dessous de 90 °C.

Défaut 9 - Vanne gaz défectueuse (blocage)

Pendant le fonctionnement normal, l'équipement de la chaudière Ferolli vérifie les bobines des vannes de gaz. Si l'équipement détecte une défaillance de la vanne gaz (le courant est contrôlé), alors un signal de défaut A09 est généré et la chaudière est bloquée (redémarrage).

Si, à partir du moment où la tension a été appliquée à la carte, l'équipement n'a pas encore effectué un seul allumage avec détection de flamme, puis que la vanne gaz a été déconnectée électriquement, alors l'équipement de contrôle génère un signal de défaut A09, accompagné d'un signal d'urgence arrêt de la chaudière (redémarrage).

Défaut 10 - Dysfonctionnement du capteur de chauffage NTC

Dysfonctionnement de l'un des capteurs, c'est-à-dire court-circuit ou circuit ouvert (dans les 3 s) entraîne la déconnexion des commandes d'allumage du brûleur. Dans cet état, aucune des requêtes système n'est satisfaite. Après élimination du défaut, le blocage est immédiatement levé.

Défaut 11 - Dysfonctionnement de la sonde NTC-ECS

Dysfonctionnement du capteur, c'est-à-dire un court-circuit ou un circuit ouvert (pendant 3 s) entraîne la déconnexion des commandes d'allumage du brûleur uniquement si la chaudière Ferroli fonctionne en mode ECS. Dans cet état, seules les demandes du système de chauffage sont exécutées. Après élimination du défaut, le blocage est immédiatement levé.

Défaut 14 - Défaut capteur NTC de sécurité

Le capteur de température du circuit de pression multifonctionnel est composé de deux capteurs identiques : les deux capteurs ont une fonction de sécurité (protection contre la surchauffe) et l'un d'eux est utilisé pour la régulation. La connexion se fait avec 4 fils, 2 pour chaque capteur, comme dans le cas des capteurs NTC classiques.

Dysfonctionnement de l'un des capteurs, c'est-à-dire court-circuit ou circuit ouvert (pendant 3 s), désactive les commandes d'allumage du brûleur. Dans cet état, aucune des requêtes système n'est satisfaite. Après élimination du défaut, le blocage est immédiatement levé.

Dysfonctionnement 16 - Dysfonctionnement de la vanne gaz (blocage)

En fonctionnement normal, l'équipement contrôle les bobines des vannes gaz. Lorsque l'équipement de contrôle décide d'éteindre le brûleur, le contrôle de la flamme continue : si la flamme ne s'éteint pas dans les 5 secondes après la fermeture de la vanne gaz, l'équipement de contrôle de la flamme génère un signal d'alarme A16, et la chaudière est arrêtée (redémarrage).

Défaut 20 - Contrôle qualité combustion

Pendant le fonctionnement du brûleur de la chaudière Ferolli en mode normal, l'équipement surveille en permanence la combustion. Cela se fait en mesurant la résistance de la flamme (le ventilateur s'arrête pendant environ 1 seconde) par rapport au niveau de puissance actuel du brûleur calculé par l'équipement de contrôle.

C'est-à-dire qu'à chaque allumage du brûleur, après 1 minute de fonctionnement, le premier contrôle est effectué : si un résultat positif est obtenu, alors l'équipement attend 15 minutes avant le prochain contrôle. Si le résultat est négatif, le temps d'attente avant le prochain contrôle sera de 2 minutes.

Aussi, si reçu résultat négatif, et que l'équipement de contrôle détermine que les paramètres mesurés ne correspondent pas à une combustion de haute qualité, on tentera alors de rétablir les paramètres corrects en modifiant le courant de modulation : cela s'accompagne du clignotement du symbole torche.

Si la correction est réussie, le brûleur peut continuer à fonctionner. Sinon, le brûleur s'éteint, le message de défaut F20 est émis et le ventilateur démarre. Après environ 50 s, l'erreur est annulée et l'équipement de contrôle allume le brûleur.

Défaut 21 - Mauvaise combustion (blocage)

Paramètre B03 = 0. Chambre étanche avec contrôle de combustion (sans pressostat fumées). Si le défaut F20 se produit 6 fois en 10 minutes, l'équipement de contrôle de la flamme génère le signal de défaut A21 et bloque la chaudière (redémarrage).

Défaut 34 - Anomalie tension secteur

Lorsque la tension secteur tombe en dessous de 180 VAC courant, l'erreur A34 est générée. Avec cette erreur, les commandes continuent d'être traitées - la carte ne s'éteindra qu'après que la tension chute en dessous du minimum (environ 170 VAC). L'erreur est effacée lorsque la tension secteur dépasse 185 V.

Défaut 35 - Anomalie de fréquence actuelle

La centrale peut fonctionner à une fréquence secteur de 50/60 Hz : Dans ce cas, le paramètre correspondant doit être réglé (b06 = 0). Lorsque la carte détecte un écart entre la valeur programmée et la fréquence réelle du réseau, l'erreur F35 est générée. Pour éliminer l'erreur, il est nécessaire de modifier le paramétrage (b06 = 0) afin qu'il corresponde à la fréquence réelle courant électrique en ligne.

Défaut 37 - Actionnement du pressostat H2O

Si les contacts du pressostat d'eau s'ouvrent (pendant au moins 5 secondes) pendant le fonctionnement de la chaudière Ferroli, le brûleur s'éteint immédiatement et la pompe s'arrête (si elle fonctionnait à ce moment-là). Après élimination du défaut, le blocage est immédiatement levé.

Défaut 39 - Dysfonctionnement du capteur NTC de la température extérieure

Sonde de température extérieure connectée, fonction de compensation climatique active. Dysfonctionnement du capteur, c'est-à-dire court-circuit ou circuit ouvert (si le mode de régulation en fonction de la météo est actif) n'entraîne pas l'arrêt des commandes d'allumage du brûleur.

Si le système a fonctionné en mode de régulation météorologique, la modulation de puissance s'effectuera en fonction de la température de chauffage réglée par l'utilisateur. Après élimination du défaut, le blocage est immédiatement levé.

Défaut 41 - Protection en cas d'interruption de communication avec le capteur (blocage)

Chauffage

A chaque nouvelle demande de puissance de chauffage, la température est surveillée par un capteur dans le circuit de pression. Si cette température change de ± 1 ° C dans les 20 premières secondes suivant la réception de la demande et que le brûleur a été éteint, le système de chaudière Ferolli perçoit cela comme un résultat de test positif et, par conséquent, il n'y aura pas retester pendant tout le cycle de satisfaction de la demande de puissance de chauffage...

Si, toutefois, la température détectée par le capteur du circuit de pression ne change pas de ± 1 ° C pendant les 20 premières secondes après la réception de la demande et que le brûleur a été éteint, le système interprète cela comme un résultat de test négatif. , et effectue un deuxième contrôle, jusqu'à la fin duquel aucune alarme n'est générée.

Lorsqu'une demande est reçue pour allumer le brûleur, une minuterie démarre, qui décompte 15 secondes à partir du moment où la vanne de gaz a été ouverte.

Sinon, le système de chaudière Ferroli éteint le brûleur et après 35 secondes démarre une deuxième tentative d'allumage, qui ne dure pas plus de 20 secondes à partir du moment où la vanne de gaz s'ouvre.

Si pendant ce temps, la température détectée par le capteur du circuit de pression change de ± 1 ° C, cela signifie pour le système que le test a donné un résultat positif et que le cycle de démarrage peut continuer et, en conséquence, plus de chèques pendant ce cycle, la demande de chauffage ne sera pas satisfaite.

Sinon, le système éteint le brûleur et 40 secondes plus tard démarre la troisième tentative d'allumage, qui ne dure pas plus de 25 secondes à partir du moment où la vanne gaz s'ouvre.

Si pendant ce temps la température détectée par le capteur du circuit de pression change de ± 1 ° C, alors pour le système cela signifie que le test a donné un résultat positif et le cycle de démarrage peut continuer, et, par conséquent, plus de contrôles pendant ce cycle pour satisfaire la demande de chauffage ne le sera pas.

Sinon, le brûleur s'éteint et la surveillance de flamme génère le message de défaut A41 et bloque la chaudière (redémarrage). La commande de fonctionnement du circulateur se poursuit pendant le temps de temporisation de la pompe programmé.

Protection contre le gel et tests

Idem que ci-dessus, mais avec une durée de timeout différente : 15 et 20 au lieu de 35 et 40 secondes.

ECS

A la réception de la première demande d'allumage du brûleur de la chaudière Ferroli en mode ECS, un temporisateur démarre, qui compte 15 secondes à partir du moment où la vanne gaz a été ouverte.

Dans le cas contraire, le système éteint le brûleur et, 15 secondes plus tard, lance une deuxième tentative d'allumage, qui ne dure pas plus de 20 secondes à partir de l'ouverture de la vanne gaz.

Si pendant ce temps la température détectée par la sonde du circuit ECS change de ± 2°C, alors pour le système cela signifie que le test a donné un résultat positif et le cycle de démarrage peut continuer, et, par conséquent, plus de contrôles pendant ce cycle pour satisfaire la demande de puissance ECS ne le sera pas.

Sinon, le système éteint le brûleur et après 20 secondes démarre la troisième tentative d'allumage, qui ne dure pas plus de 25 secondes à partir du moment où la vanne de gaz s'ouvre.

Si pendant ce temps la température détectée par la sonde du circuit ECS change de ± 2 °C, cela signifie pour le système de chaudière Ferolli que le test a donné un résultat positif et le cycle de démarrage peut continuer, et, par conséquent, plus de contrôles pendant ce cycle de satisfaction de la demande, il n'y aura pas de puissance ECS.

Sinon, le brûleur s'éteint et la surveillance de flamme génère le message de défaut A41 et bloque la chaudière (redémarrage). La pompe continue à commander pendant le temps de dépassement programmé. Cette protection ne fonctionne pas en mode Confort.

Défaut 42 - Protection en cas d'écart de lecture des capteurs du circuit de pression

Cette protection est activée lorsque la différence entre relevés de température mesurée par deux capteurs dans le circuit de pression dépasse 12°C en valeur absolue (pendant au moins 10 s).

L'activation de la protection pendant la demande de courant (ECS, chauffage ou hors gel) entraîne la désactivation des commandes d'allumage du brûleur. La commande de mise en marche de la pompe continue d'être émise en tenant compte de la demande en cours ou en cas d'arrêt programmé de la pompe de circulation.

La protection est désactivée lorsque la différence entre les relevés de température mesurés par les deux capteurs du circuit de pression n'est pas supérieure à 10°C en valeur absolue.

Défaut 43 - Protection de l'échangeur de chaleur de la chaudière Ferroli

Paramètre P16 différent de 0, protection échangeur = activé. Ce dysfonctionnement est détecté aussi bien en mode chauffage qu'en mode ECS, lorsque, lors de la réception d'un signal de flamme, l'augmentation de température détectée par la sonde du circuit de chauffage dépasse la valeur du paramètre "Protection échangeur de chaleur" (P16 = 10°C/G ).

L'activation de cette protection entraîne la déconnexion des commandes d'allumage du brûleur. Lorsque la température de la sonde de température de chauffage descend en dessous de 45°C, le défaut est annulé automatiquement. Selon le mode en cours, le signal de dysfonctionnement est supprimé pendant un certain temps, qui est décompté à partir de l'ouverture de la vanne gaz : 12 s en mode chauffage, 50 s en mode ECS, 0 s en mode Confort.

Défaut 50 - Bobine de modulation de vanne gaz défectueuse

Si, pendant le fonctionnement de la chaudière Ferroli, il est détecté que le courant de la bobine de modulation est inférieur au seuil minimum ou que le circuit est ouvert, un message de défaut F50 est immédiatement généré. Une fois le défaut éliminé, la protection est immédiatement supprimée.

Défaut 51 - Extinction de la torche lorsque le conduit de fumées ou d'air est bouché (blocage)

Cette condition se produit lorsque le brûleur s'éteint dans les 10 s après l'expiration du temps de contrôle (durée ne dépassant pas 5 s) ; l'équipement de contrôle de flamme génère l'erreur A51 et bloque la chaudière (redémarrage).

Temps d'attente "d4". Après avoir activé le blocage, même si le blocage a été annulé immédiatement, il faut qu'un intervalle fixe de 5 minutes se soit écoulé (noté "d4") : Pendant ce temps le ventilateur fonctionne.

S'il y a des dysfonctionnements dans votre chaudière à gaz ferroli, il n'est pas nécessaire d'appeler immédiatement un technicien pour réparation. Cela vaut la peine de consulter le manuel d'instructions et de trouver le code d'erreur affiché à l'écran. Les raisons possibles de l'apparition de ce code et les modalités de leur élimination y sont indiquées.

Codes d'erreur de la chaudière à gaz Ferroli et comment les éliminer

Les modèles domiproject, diva, domina sont les plus populaires parmi les utilisateurs de chaudières à gaz Ferroli. En cas de dysfonctionnement, son code apparaît soit sur l'afficheur de l'appareil soit sur le panneau de commande. Les codes sont divisés en plusieurs types :

1. Critique - sont désignés par la lettre "A". Lorsqu'ils apparaissent, le fonctionnement de l'appareil est complètement bloqué. Pour éliminer une telle erreur, vous devez éliminer la cause du code à l'écran. Vous pouvez essayer de redémarrer l'unité en utilisant le bouton "Reset". Le redémarrage aura lieu dans 30 secondes.
2. Non critique - marqué de la lettre "F". Il s'agit notamment d'erreurs mineures que l'utilisateur peut corriger.
3. Les pauses sont codées avec la lettre "D" et signifient les intervalles entre les différents modes de fonctionnement.

Considérez ce que les codes signifient et comment vous pouvez dépanner. "A" critique ont les significations suivantes :

1. A01 (sur les modèles domina le voyant rouge clignote) - problèmes avec le brûleur ou pas d'allumage. Vous pouvez éliminer le dysfonctionnement des manières suivantes: vérifiez si le gaz provient du gazoduc - sinon, appelez la société de distribution de gaz; assurez-vous que le niveau de pression de carburant est normal ; lorsque de l'air s'accumule dans la conduite, leur excès est drainé ; régler la puissance.
2. A02 (voyant vert allumé ou clignotant) - message sur la présence d'une flamme en son absence. Remèdes : redémarrage de l'appareil, réglage de la puissance, contrôle des fils électrodes.
3. A03 (le voyant rouge clignote) - la protection contre la surchauffe s'est déclenchée (si la température du liquide de refroidissement dépasse 105 ° C, l'équipement est éteint). Cette erreur apparaît si la température n'est pas revenue à la normale dans les 50 secondes. Redémarrez la chaudière à gaz. Si l'unité ne s'allume toujours pas, vous devez alors prendre les mesures suivantes : remplacer le module principal, vérifier le capteur de surchauffe, diagnostiquer le fonctionnement de la pompe, évacuer l'excès d'air, vérifier la circulation du fluide, vérifier le raccordement au secteur .
4. A06 - flamme instable. Le problème peut être éliminé par les méthodes suivantes : réajuster l'alimentation en gaz, remplacer la membrane du brûleur, changer le capteur d'allumage, normaliser la pression du carburant.
5. A09 - dysfonctionnement du robinet d'alimentation en carburant.
6. A16 - la vanne laisse passer le gaz lorsqu'elle est fermée. La vanne doit être réparée ou remplacée.
7. A21 - dysfonctionnements de la combustion. Le système doit être redémarré.
8. A34 - chutes de tension. Vous pouvez résoudre le problème comme ceci : installez un stabilisateur de tension, connectez un nouveau capteur de température du liquide de refroidissement.
9. A41 - la température n'augmente pas. Serrez les connecteurs du capteur.
10. A51 - la cheminée est bouchée. Il est conseillé de vérifier la présence d'un tirage dans la cheminée : s'il y en a un, vérifier le fonctionnement du capteur de tirage ; sinon, vous devez nettoyer la cheminée.

Erreurs non critiques "F " avoir de tels codes :

1. F04 (voyant vert clignotant) - le désenfumage est activé. Corrigez la position en dénudant les contacts ou en remplaçant les détecteurs de fumée ou en reconfigurant le module.
2. F05 - connexion incorrecte du ventilateur. Inspectez le câblage de cet article. Si nécessaire, serrez-le.
3. F08 - la température du circuit est supérieure à 99 ° C. L'erreur disparaîtra si l'échangeur de chaleur se refroidit à 90 ° C.
4. F10 / F14 - circuit ouvert ou court-circuit de la thermistance. Éliminé en réparant ou en remplaçant une pièce cassée.
5. F11 - le brûleur ne fonctionne pas en mode ECS, car la thermistance ECS est en court-circuit. Le problème est résolu en remplaçant la theristor défectueuse.
6. F20 - dysfonctionnements de la carte électronique. Les raisons sont les suivantes : paramétrage incorrect ou dysfonctionnement de la carte. Dans le premier cas, la chaudière est reconfigurée, et dans le second, la carte est remplacée.
7. F34 - dysfonctionnement chaudière à gaz ferroli domiproject signifie une diminution de la tension dans le réseau en dessous de 180 V. Après la normalisation de l'électricité, l'erreur disparaîtra ou vous devez installer un stabilisateur de tension.
8. F35 - discordance actuelle dans le réseau et sur la carte de commande. Remplacez la carte existante par une nouvelle qui correspond à la lecture de fréquence actuelle.
9. F37 (le voyant jaune clignote) - chute de pression dans système de chauffage... Assurez-vous que l'appareil ne fuit pas. Changer le relais si nécessaire.
10. F39 - court-circuit du thermomètre externe, panne de la thermistance. Le problème est éliminé par les actions suivantes: vérification des contacts, isolation du câblage endommagé, installation d'un nouveau thermomètre.
11. F40 - la pression dans le système de chauffage dépasse la norme. Dans ce cas, retirez le filtre soupape de décharge et rincez-le pour éviter qu'il ne se bouche. Si cette pièce est défectueuse, elle doit être remplacée. Vous devez également vérifier les performances du vase d'expansion.
12. F42 - capteur de surchauffe et affichage de la température significations différentes... Il est nécessaire de mesurer la résistance de la thermistance ECS. Les lectures normales sont de 10 kΩ. S'ils s'écartent de la norme, l'élément doit être remplacé.
13. F43 - le système de sécurité de l'échangeur de chaleur s'est déclenché. Vérification du fonctionnement de la pompe de circulation, purge de l'air du système.
14. F50 - dysfonctionnement de la vanne de gaz. La situation peut être corrigée en redémarrant la chaudière. Si cela ne résout pas le problème, la carte électronique doit être réparée.
15. Fh - l'air est retiré pompe de circulation... Disparaît généralement après trois minutes.

La plupart des erreurs bloquent le fonctionnement de l'unité de gaz. Dans certains cas redémarrer appareil de chauffage résout le problème. Mais encore, vous devez découvrir la véritable cause des échecs et l'éliminer. L'élimination rapide de la cause du dysfonctionnement évitera des dommages importants à l'unité et prolongera sa durée de vie.

2017-04-28 Evgeny Fomenko

Le dispositif et le principe de fonctionnement des chaudières Ferroli

Les chaudières à gaz Ferroli sont de haute qualité et fiabilité de fonctionnement. Peut travailler sur naturel et gaz liquéfié... Le fonctionnement de la chaudière peut être contrôlé directement depuis l'appareil et à distance. Équipé d'un système d'autodiagnostic qui minimise l'intervention humaine.

Ils ont un rendement élevé de 92%. Le principe de fonctionnement des chaudières Ferroli est de chauffer l'échangeur de chaleur avec de l'énergie thermique, obtenue à la suite de la combustion de gaz. Caractéristique distinctive- la présence d'un système de contrôle à microprocesseur, à l'aide duquel la flamme est contrôlée.

L'échangeur de chaleur en cuivre est recouvert d'un composé d'aluminium anti-corrosion, ce type d'échangeur de chaleur est breveté par Ferroli. La chambre de combustion est en acier ou en cuivre, recouverte d'un composé d'aluminium anti-corrosion, avec un revêtement environnemental interne.

Équipé d'un brûleur à injection en acier inoxydable. Les modèles les plus populaires sur le marché sont chaudières à double circuit Diva, Divatop, Domiproject et Ferroli Domina 24.

Chaudière Ferroli Domina 24

Domiproject dispose d'un échangeur de chaleur bithermique pipe-in-pipe, d'un circuit de dérivation dans le système de chauffage, d'un affichage sur le panneau avant. Domina est équipé d'un échangeur de chaleur bithermique en cuivre de puissance augmentée, système by-pass, indication lumineuse. Travail des deux gaz naturel, et de liquéfié.

Codes d'erreur majeurs

Pendant le fonctionnement de la chaudière, des dysfonctionnements et des dysfonctionnements peuvent survenir, dont les codes sont affichés sur l'écran de l'appareil. Les codes d'erreur avec le symbole "a" entraînent le blocage de la chaudière, ils peuvent être réinitialisés manuellement en appuyant et en maintenant enfoncé le bouton REZET pendant 1 seconde. Les codes avec le symbole "f" sont automatiquement réinitialisés une fois le dysfonctionnement éliminé. Les dysfonctionnements les plus courants sur la chaudière gaz Ferroli sont : le manque d'allumage (a01), le déclenchement du thermostat des fumées (f04).

01

Erreur 01 - manque d'allumage du brûleur, la chaudière ne s'allume pas. Raisons possibles et comment les corriger sont décrits ci-dessous.

Le gaz ne circule pas :

Électrode d'allumage défectueuse :

Sur les chaudières Domina, lorsque ce code apparaît, deux voyants sont éteints, le rouge clignote.

02

Erreur 02, blocage - un faux signal sur la présence d'une flamme lorsque le brûleur est éteint sur les modèles Ferroli, Domina et Domiproject, les raisons de son apparition :

Électrode d'allumage défectueuse :

• Inspecter les fils reliant l'électrode et la carte, mesurez le circuit entre eux pour un court-circuit.
• Vérifiez l'écart entre l'électrode et la torche, ajustez si nécessaire.

Dysfonctionnement possible de la carte de commande. dans ce cas, il doit être remplacé. Sur les chaudières Domina, lorsque ce code apparaît, un voyant est éteint, le jaune est allumé, le rouge clignote.

03

L'erreur 03 signifie une surchauffe de la chaudière, apparaît si le thermostat surchauffe. Le code n'apparaîtra pas si le brûleur ne fonctionnait pas au moment de la surchauffe. Le dispositif de sécurité se déclenche lorsque la température dans le circuit de chauffage a dépassé 90 degrés et que la température de l'alimentation en eau chaude est supérieure à 95 degrés.

Thermostat de chaudière Ferroli

Dans les modèles Ferroli Domiproject C24 montés, le capteur est déclenché à une température de 105 degrés. Si l'appareil ne démarre pas après refroidissement, les dysfonctionnements suivants sont possibles.

Dysfonctionnement du capteur :

• Attendez que l'appareil refroidisse et redémarrez-le.
• Inspectez les connexions mécaniques du capteur, éliminez tout dysfonctionnement.
• Vérifiez le capteur pour court-circuit et circuit ouvert, s'il est défectueux, remplacez-le.

La pompe de circulation fonctionne à puissance partielle :

Pas de circulation de liquide de refroidissement :

Sur les chaudières Domina, lorsque ce code apparaît, un voyant ne s'allume pas, le vert clignote, le rouge - clignote

04

L'erreur 04 apparaît lorsque le thermostat de désenfumage se déclenche, le brûleur s'éteint, la chaudière est bloquée Au bout de 20 minutes, l'automatisme vérifie le thermostat, si son contact est fermé, la chaudière reste bloquée.

8

L'erreur 8 ou l'erreur f08 apparaît lorsque l'échangeur de chaleur surchauffe lorsque la température du liquide de refroidissement dépasse 99 degrés et disparaît à 90 degrés. Ce code apparaît avant le code 03, il n'est pas figé sur l'afficheur, il n'est visible que dans l'historique des codes. Les raisons et les remèdes sont les mêmes que lorsque le code 03 apparaît.

51

L'erreur 51 signale des problèmes d'évacuation des fumées. Les raisons et les remèdes sont les mêmes lorsque le code 04 apparaît.

a01

Erreur a01 - pas d'allumage du brûleur sur les modèles avec afficheur, la chaudière ne s'allume pas. Pourquoi il apparaît et comment le réparer est décrit dans le code 01.

a03

Les raisons de l'apparition de l'erreur a03 sont les mêmes que pour le code 03 sur les chaudières avec voyant lumineux, elles peuvent être éliminées de la même manière.

Contrôle de la température de la chaudière

a06

L'erreur a06 s'allume lorsqu'il n'y a pas de flamme quelque temps après l'allumage, lorsque la flamme s'éteint 6 fois en 10 minutes.

Se produit dans les cas suivants :

a08

L'erreur a08 est une surchauffe de l'échangeur de chaleur. Pourquoi il apparaît et comment résoudre le problème est décrit ci-dessus dans la description de l'erreur 08.

a21

L'erreur a21 signifie un dysfonctionnement du système de contrôle de la combustion sur les chaudières Ferroli Domiproject. Avec cette erreur, la chaudière peut s'allumer et s'éteindre périodiquement.

a51

L'erreur a51 met en garde contre des problèmes dans le système d'évacuation des fumées. Pour les raisons de son apparition et les solutions au problème, voir la description de l'erreur 04.

d1

L'erreur d1 n'est pas un dysfonctionnement de la chaudière, le code signifie un délai avant la prochaine activation.

d2

L'erreur d2 n'est pas causée par un dysfonctionnement, ce paramètre signifie le temps d'attente avant le prochain cycle de chauffage du système de chauffage.

d3

Le paramètre d3 n'est pas une erreur, cela signifie un temps d'attente, environ 50 secondes, avant le prochain allumage.

d4

Avant de redémarrer la chaudière, l'afficheur indique le code d4, qui n'est pas une erreur, cela signifie une pause entre les démarrages de 5 minutes.

f04

L'erreur f04 apparaît dans les appareils Ferroli Domiproject DC si le thermostat des gaz d'échappement est surchauffé.

Thermostat de gaz d'échappement

• Le tirage dans la cheminée est cassé... Nettoyer la cheminée.
• Cheminée mal installée... Lors de l'installation, tenez compte des caractéristiques de conception qui excluent la turbulence de l'air et le flux inversé.
• Dysfonctionnement du capteur... Vérifiez la connexion mécanique des fils du capteur à la carte de commande. Utilisez un multimètre pour vérifier le bon fonctionnement du capteur, si nécessaire, remplacez-le.
• Carte défectueuse... Si tout ce qui précède est en bon état et qu'après redémarrage la chaudière donne la même erreur, vérifiez la carte, en cas de dysfonctionnement, remplacez-la.

f05

Au démarrage de la chaudière, le ventilateur ne s'allume pas, le système génère une erreur f05 (f05).

f10

L'erreur f10 indique un dysfonctionnement du capteur dans le circuit d'alimentation.

• Capteur endommagé... Appelez les contacts du capteur, s'il est défectueux, remplacez-le par un neuf.
• Court-circuit ou ouvert dans les fils de connexion. Vérifiez avec un multimètre pour un court-circuit, voyez si les connexions sont serrées.

Date de parution 30/01/2015

Dans cet article, nous examinerons les erreurs et les dysfonctionnements pouvant survenir pendant le fonctionnement. Ferroli DOMIprojet F 32.

La chaudière est équipée de système moderne autodiagnostic. En cas de dysfonctionnement de la chaudière, le code dysfonctionnement sera indiqué par 3 leds. Certains dysfonctionnements conduisent au blocage permanent de la chaudière : Dans ce cas, réinitialisez manuellement le blocage en appuyant sur le bouton RESET et en le maintenant enfoncé pendant 1 seconde ou en en appuyant sur le bouton RESET de la télécommande avec une minuterie (option), si elle est installée ; si la chaudière ne démarre pas, il est nécessaire d'éliminer le dysfonctionnement signalé par les LED.

D'autres dysfonctionnements entraînent un blocage temporaire de la chaudière, qui est supprimé automatiquement dès que la valeur à l'origine du blocage est revenue dans les limites autorisées.

1. Le brûleur ne s'est pas allumé.

Vert - éteint ;

Jaune - éteint ;

Rouge - clignote rapidement.

1. Pas de gaz = Vérifier la régularité de l'arrivée de gaz dans la chaudière et que les canalisations sont dégonflées.

2. Suiveur / électrode d'allumage défectueux = Vérifiez que les fils d'électrode sont correctement connectés, correctement installés et exempts de dépôts.

3. Vanne de gaz défectueuse = Vérifier et remplacer la vanne de gaz.

4. Puissance d'allumage trop faible = Régler la puissance d'allumage.

2. La protection contre la surchauffe s'est déclenchée.

Vert - éteint ;

Jaune - éteint ;

Rouge - clignote rapidement.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Sonde de température d'eau de chauffage endommagée = Vérifiez que la sonde de température d'eau de chauffage est correctement installée et fonctionne.

2. Pas de circulation d'eau dans le système = Vérifier la pompe de circulation.

3. Air dans le système = Purger l'air du système.

3. Signalisation de la présence d'une flamme lorsqu'elle est absente sur le brûleur.

Vert - allumé ;

Jaune - éteint ;

Rouge - éteint.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Électrode défectueuse = Vérifier connections electriquesélectrode ionisante.

2. Défaillance de la carte = Vérifier la carte.

4. Pressostat d'air (ses contacts ne se ferment pas dans les 60 secondes après la mise en marche du ventilateur).

Vert - clignote rapidement ;

Jaune - éteint ;

Rouge - éteint.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Contacts du pressostat air ouverts = Vérifier si le câblage est correct.

2. Mauvaise connexion du pressostat air = Vérifier le ventilateur.

3. Membrane incorrecte = Vérifier le pressostat.

4. Le conduit de fumée est mal dimensionné ou obstrué = Remplacez le diaphragme.

5. Pression insuffisante dans le système.

Vert - éteint ;

Jaune - clignote rapidement ;

Rouge - éteint.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Système vidangé = Remplir le système d'eau.

2. Pressostat d'eau non connecté ou défectueux = Vérifier le capteur.

6. Dysfonctionnement du capteur de température de l'eau fournie au système de chauffage.

Vert - éteint ;

Jaune - clignote rapidement ;

Rouge - clignote rapidement.

Causes possibles du dysfonctionnement et comment les éliminer :

7. Dysfonctionnement de la sonde de température ECS.

Vert - clignote rapidement ;

Jaune - clignote rapidement ;

Rouge - éteint.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Capteur endommagé = Vérifiez si le câblage du capteur est correct ou remplacez-le.

2. Court-circuit dans le câble de connexion = Câble de connexion rompu.

8. La protection de l'échangeur de chaleur s'est déclenchée. (les LED clignotent en alternance).

Vert - éteint ;

Jaune - clignote rapidement ;

Rouge - clignote rapidement.

Causes possibles du dysfonctionnement et comment les éliminer :

1. Pas de circulation d'H2O dans le système = Vérifier la pompe de circulation.

2. Air dans le système = Purger l'air du système.

Veuillez activer JavaScript pour afficher le
