1. Tủ điện Phân Phối Là Gì? - Thuận Nhật

Tủ điện phân phối là gì? cách phân loại tủ điện phân phối đfể giúp bạn dễ dàng lựa chọn sử dụng sẽ được tổng hợp qua bài viết sau

1. 1. Tủ điện phân phối là gì?
2. 2. Cấu tạo của tủ điện phân phối
   1. Chất liệu
   2. Đặc tính tiêu chuẩn
3. 3. Phân loại tủ điện phân phối
   1. Tủ điện phân phối tổng MSB
      1. Cấu tạo
      2. Ứng dụng
   2. Tủ điện phân phối nhánh DB
      1. Cấu tạo
      2. Ứng dụng
4. 4. Đơn vị cung cấp tủ điện phân phối uy tín

1. Tủ điện phân phối là gì?

Tủ điện phân phối là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào. Từ các nhà máy điện đến các trạm biến áp hay các hệ thống truyền tải và phân phối đến các hộ tiêu dùng.

Chúng là nơi dùng để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển. Tủ điện phân phối sẽ phân phối điện cho các công trình, đảm bảo cách ly những thiết bị mang điện đến người sử dụng trong quá trình vận hành.

Tủ điện phân phối được chia thành 2 loại là Tủ điện phân phối tổng (MSB) và Tủ điện phân phối (DB).

2. Cấu tạo của tủ điện phân phối

Những thành phần cố định sau đây đã cấu tạo nên tủ điện phân phối

Chất liệu

Thường thì sẽ được làm từ tấm kim loại, composite có sự đa dạng về độ dày và kích thước. Tùy thuộc vào mục đích sử dụng và yêu cầu riêng của mỗi công trình.

Các chất liệu khi sản xuất sẽ được phun một lớp sơn tĩnh điện hoặc pha nhăn các màu sắc khác nhau, đảm bảo yêu cầu thiết kế cho từng hạng mục.

Ngoài ra, thép mạ kẽm cũng là một vật liệu ưa chuộng, đặc biệt đối với các công trình lắp đặt cho các cơ sở thuộc lĩnh vực thực phẩm, y tế,… Vì chúng có đặc tính là không gỉ sét.

Các bộ phận như vỏ, nắp tủ điện, lưng tủ, 2 bên hông tủ đều có thể tháo lắp linh hoạt, thuận tiện cho việc lắp đặt và sửa chữa.

Đặc tính tiêu chuẩn

• Thành phần vật liệu: Thép không gỉ hoặc inox
• Kích thước tủ điện tiêu chuẩn: Chiều cao từ 200mm đến 2200mm, chiều rộng từ 200mm trở lên, chiều sâu từ 150mm đến 1000mm.
• Độ dày vật liệu: 1.0mm, 1.2mm, 2.0mm
• Màu sắc thông dụng: Màu xám, màu kem nhăn, màu cam.

3. Phân loại tủ điện phân phối

Tủ điện phân phối được chia thành 2 loại theo công dụng của chúng: Tủ điện phân phối tổng MSB và tủ điện phân phối nhánh DB

Tủ điện phân phối tổng MSB

Tủ điện tổng phân phối MSB được viết tắt từ Main Switch Board, đây là một loại tủ điện được lắp đặt tiếp ngay sau trạm biến áp hạ thế ( 15kV xuống 380VAC).

Cấu tạo

Hệ thống tủ điện tổng MSB gồm nhiều nhánh tủ với chức năng riêng biệt ghép lại như tủ bù công suất phản kháng, tủ ATS để chuyển đổi nguồn khi có sự cố, ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB để làm đầu ra cho tải hoặc tủ điện nhỏ, giám sát từ xa thông qua GPRS,….

• Vỏ tủ điện được làm từ thép mạ kẽm và sơn tĩnh điện.
• Các mặt hông, mặt sau, nắp tủ điện dễ dàng tháo lắp tạo thuận lợi cho việc lắp đặt và bảo trì.

Hệ thông phân phối điện gồm có: ngăn lộ vào, ngăn phân phối, ngăn phân đoạn thiết kế theo kiểu module.

Ngoài ra các tủ điện phân phối MSB đời mới còn có thêm bộ điều khiển, khí cụ điện đóng cắt, có thể giám sát và đóng ngắt từ xa,…

Ứng dụng

Tủ điện phân phối được xem là thành phần quan trọng nhất trong mạng lưới phân phối điện; đặc biệt, trong hệ thống điện hạ thế

Tủ điện phân phối tổng MSB được lắp đặt và sử dụng rộng rãi tại phòng kỹ thuật điện hoặc tầng hầm của các công trình công nghiệp như xưởng công nghiệp, nhà máy, trung tâm thương mại, tòa nhà văn phòng, bệnh viện, trường học, sân bay, cảng…

Tủ thường được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).

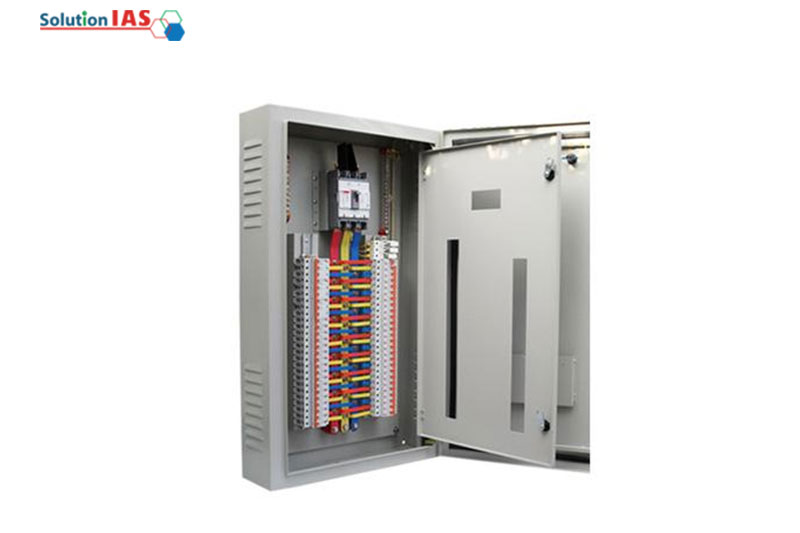

Tủ điện phân phối nhánh DB

Tủ điện phân phối nhánh DB còn được gọi là Distribution Board. Đây là một nhánh trong tủ điện tổng MSB, được lắp đặt sau trạm biến áp.

Cấu tạo

• Tủ điện phân phối DB được thiết kế và sản xuất theo tiêu chuẩn IEC-61439-1
• Bề mặt được sơn tĩnh điện hoặc mạ kẽm với độ dày 1,2mm đến 2mm
• Nó là loại tủ điện nhỏ nhất, nó đặt gần các phụ tải, bên trong tủ chỉ bao gồm MCB/RCCB, đèn báo pha, cầu chì.
• Một số tủ đặc biệt có gắn đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù…

Ứng dụng

Tủ điện phân phối DB được lắp đặt và sử dụng trong các phòng vận hành của công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư…

Do có thiết kế công suất nhỏ hơn nên tủ điện phân phối DB được đặt gần các phụ tải tầm dưới 1000A và được sử dụng để cung cấp, phân phối điện năng cho một nhóm/ tổ máy móc hoạt động như động cơ quạt, máy bơm, máy chạy băng tải, …

4. Đơn vị cung cấp tủ điện phân phối uy tín

Thuận Nhật là đơn vị cung cấp tủ điện phân phối uy tín với nhiều năm trong nghề. Với máy móc dây chuyền sản xuất hiện đại, đầu tư phần mềm thiết kế tủ bảng điện Eplan P8 linh hoạt đáp ứng nhanh chóng mọi nhu cầu từ phía khách hàng.

Ngoài ra Thuận Nhật còn có thế mạnh trong nhiều lĩnh vực khác như:

• Hệ thống phân phối điện hạ thế, trung thế, máy biến áp…Và các tủ đóng cắt chính…
• Hệ thống tủ bảng điện, tủ đo lường,…
• Hệ thống công tắc ổ cắm điện…
