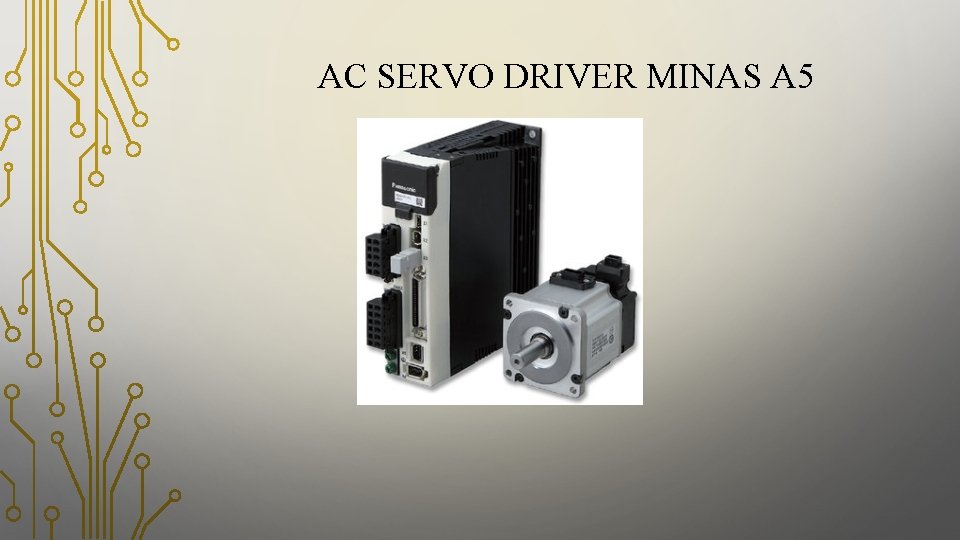

AC SERVO DRIVER MINAS A 5

TÓM TẮT CHUNG VỀ AC SERVO VÀ BỘ DRIVER PANASONIC § Động cơ AC servo và bộ Driver Panasonic, dòng MINAS A 5 là hệ thống điều khiển vi tri thay thế cho hệ thống điều khiển vị trí bằng động cơ step (bươ c) truyền thống. § Ưu điểm của hệ thống dùng động cơ AC servo là: sẽ có momen lớn, thời gian đáp ứng nhanh, độ tin cậy cao, điều khiển vị trí với độ chính xác cao. § Ngoài ra, hệ thống còn được hỗ trợ rất tốt khi kết nối với PLC và màn hình giao diện.

ĐÔ NG CƠ AC SERVO

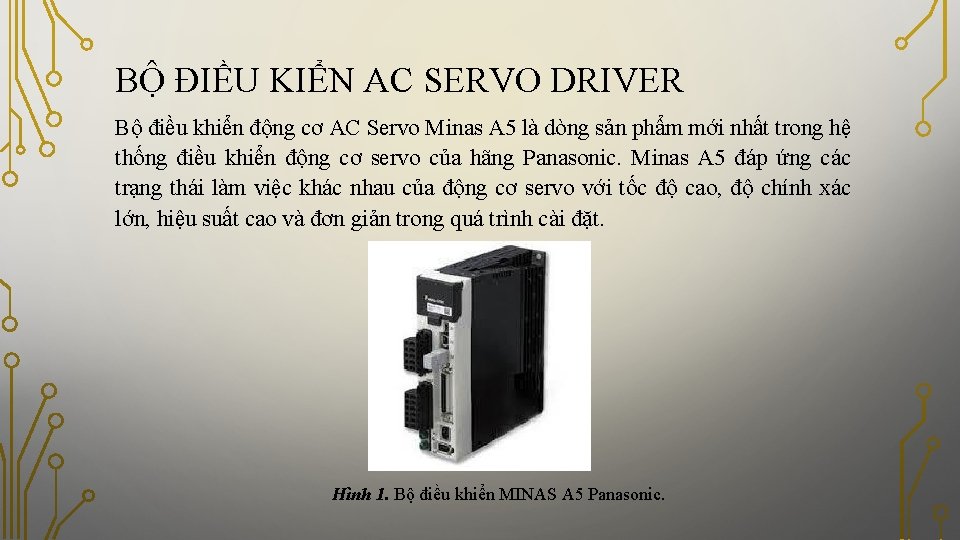

BỘ ĐIỀU KIỂN AC SERVO DRIVER Bộ điều khiển động cơ AC Servo Minas A 5 là dòng sản phẩm mới nhất trong hệ thống điều khiển động cơ servo của hãng Panasonic. Minas A 5 đáp ứng các trạng thái làm việc khác nhau của động cơ servo với tốc độ cao, độ chính xác lớn, hiệu suất cao và đơn giản trong quá trình cài đặt. Hình 1. Bộ điều khiển MINAS A 5 Panasonic.

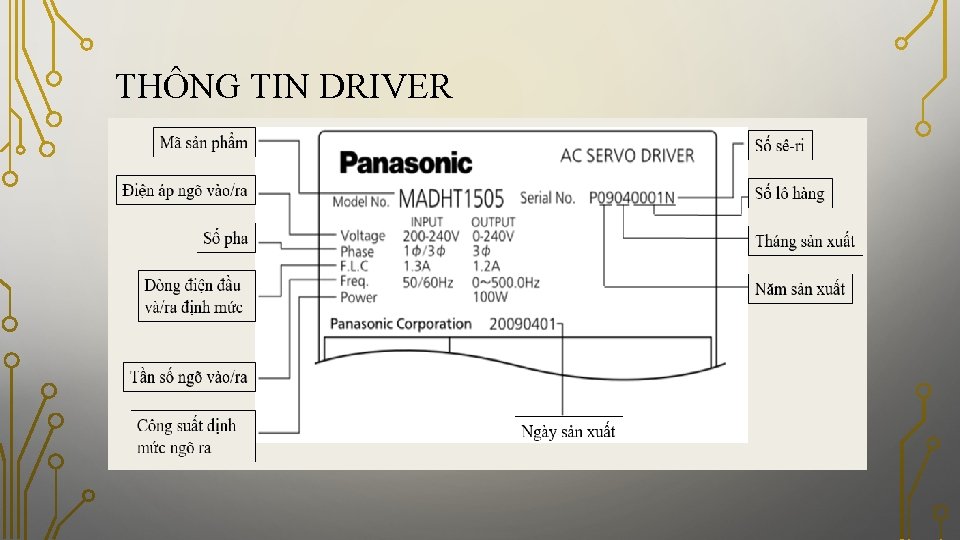

THÔNG TIN DRIVER

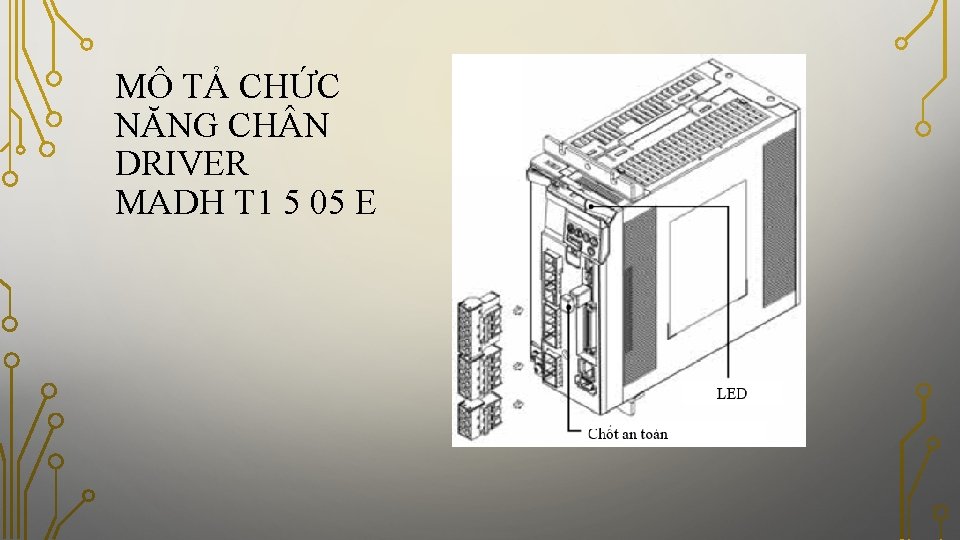

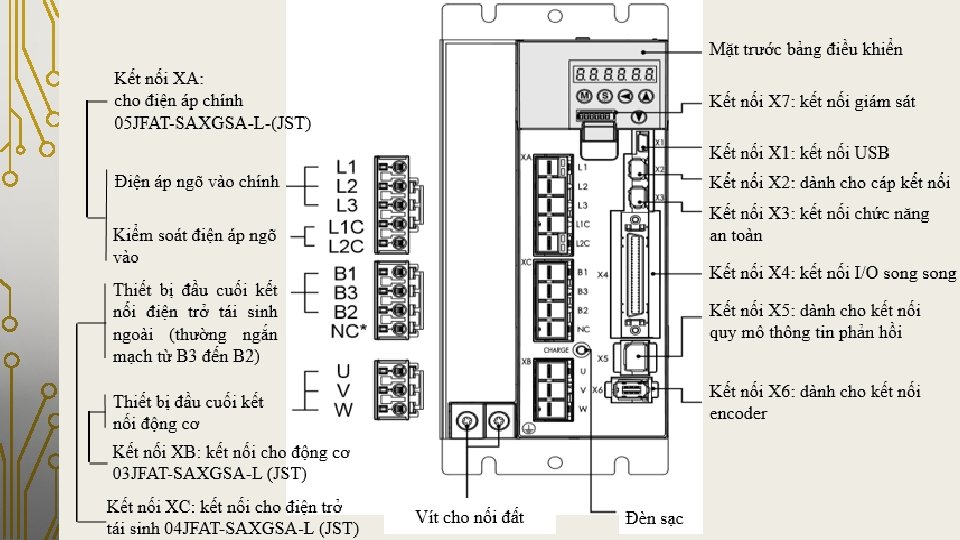

MÔ TẢ CHỨC NĂNG CH N DRIVER MADH T 1 5 05 E

KẾT NỐI ĐỘNG CƠ AC SERVO VÀ DRIVER

PANEL ĐIỀU KHIỂN MINAS Hình 2. Mặt điều khiển Minas A 5.

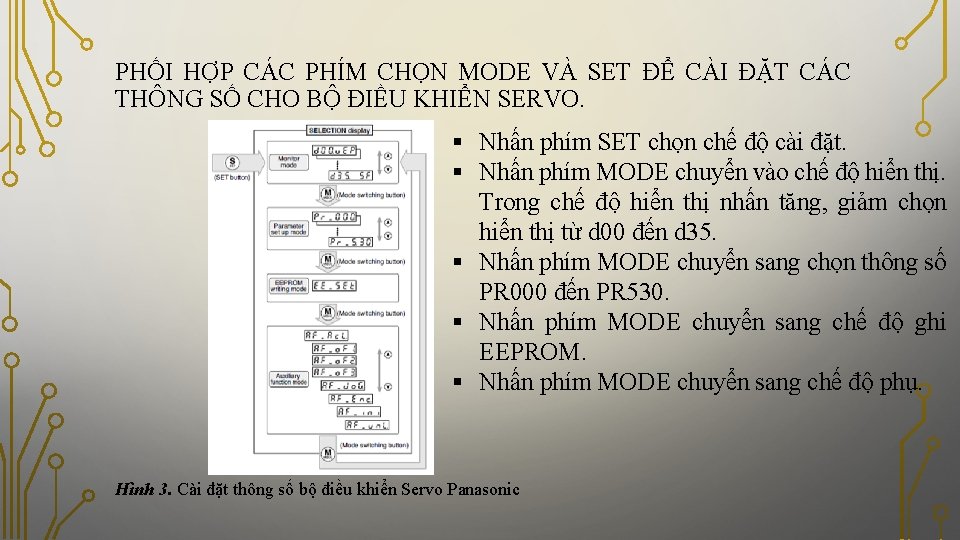

PHỐI HỢP CÁC PHÍM CHỌN MODE VÀ SET ĐỂ CÀI ĐẶT CÁC THÔNG SỐ CHO BỘ ĐIỀU KHIỂN SERVO. § Nhấn phím SET chọn chế độ cài đặt. § Nhấn phím MODE chuyển vào chế độ hiển thị. Trong chế độ hiển thị nhấn tăng, giảm chọn hiển thị từ d 00 đến d 35. § Nhấn phím MODE chuyển sang chọn thông số PR 000 đến PR 530. § Nhấn phím MODE chuyển sang chế độ ghi EEPROM. § Nhấn phím MODE chuyển sang chế độ phụ. Hình 3. Cài đặt thông số bộ điều khiển Servo Panasonic

PHẦN MỀM PANATERM Phần mềm Panaterm là chương trình hỗ trợ điều khiển và giám sát hoạt động của bộ điều khiển Servo Driver Minas. Hình 4. Thiết lập các giá trị điều khiển.

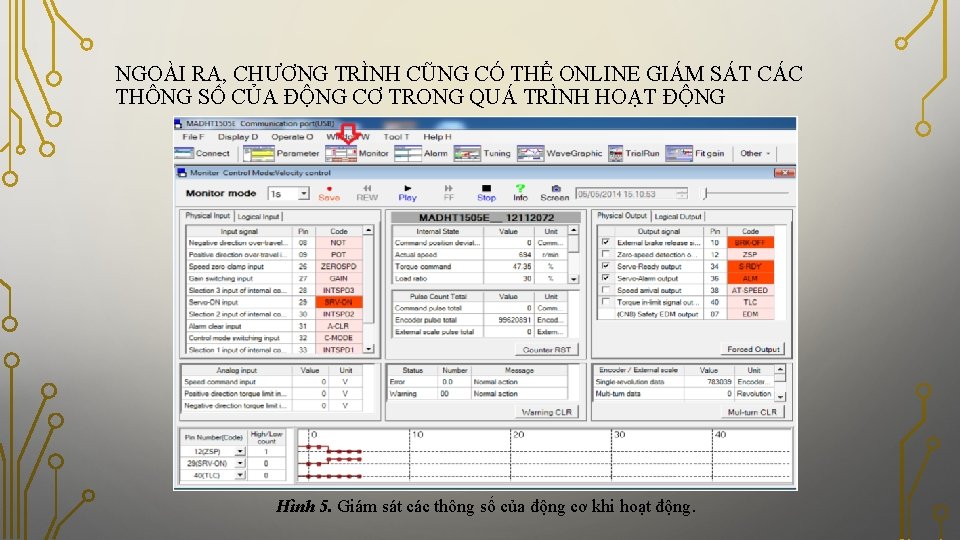

NGOÀI RA, CHƯƠNG TRÌNH CŨNG CÓ THỂ ONLINE GIÁM SÁT CÁC THÔNG SỐ CỦA ĐỘNG CƠ TRONG QUÁ TRÌNH HOẠT ĐỘNG Hình 5. Giám sát các thông số của động cơ khi hoạt động.

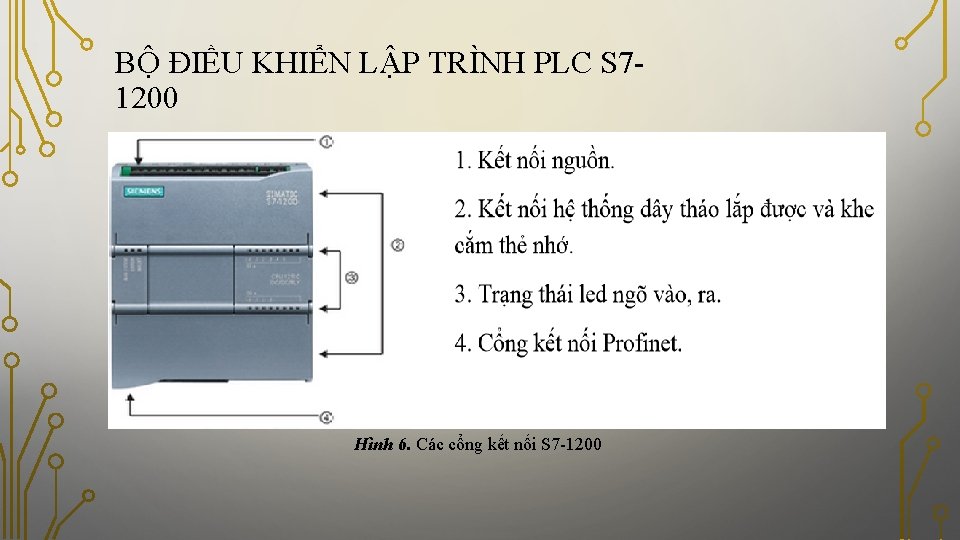

BỘ ĐIỀU KHIỂN LẬP TRÌNH PLC S 71200 Hình 6. Các cổng kết nối S 7 -1200

PHẦN MỀM LẬP TRÌNH TIA PORTAL (TOTALLY INTEGRATED AUTOMATION PORTAL) CỦA SIEMENS. Hình 7. TIA PORTAL.

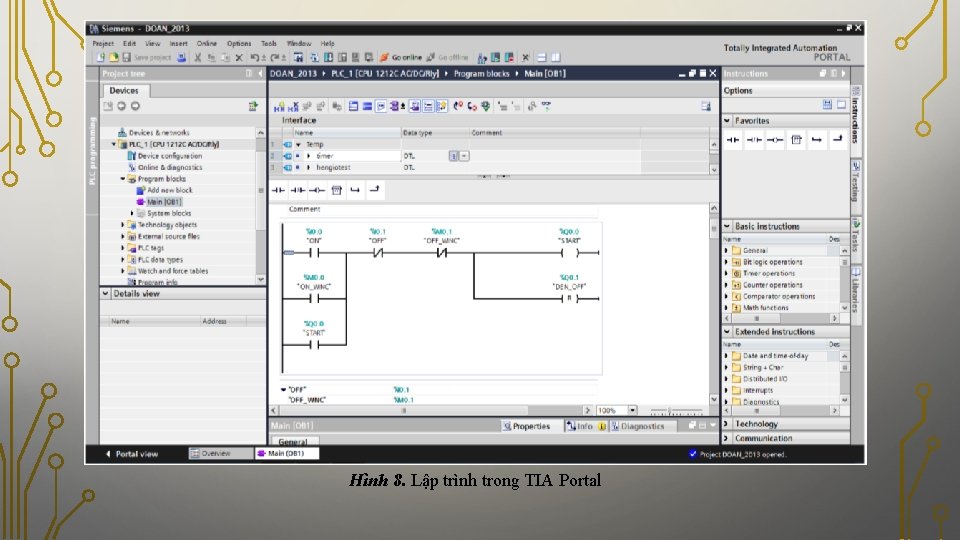

Hình 8. Lập trình trong TIA Portal

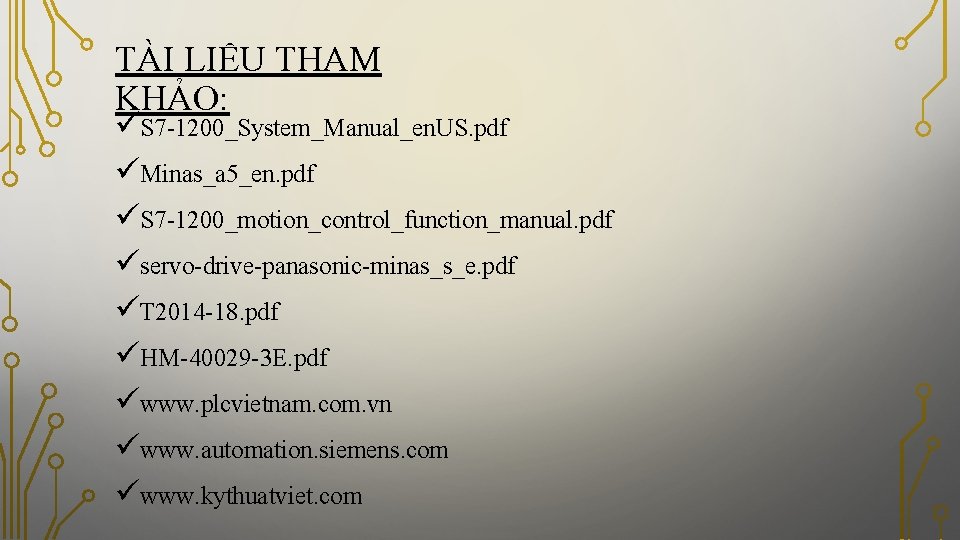

TÀI LIỆU THAM KHẢO: üS 7 -1200_System_Manual_en. US. pdf üMinas_a 5_en. pdf üS 7 -1200_motion_control_function_manual. pdf üservo-drive-panasonic-minas_s_e. pdf üT 2014 -18. pdf üHM-40029 -3 E. pdf üwww. plcvietnam. com. vn üwww. automation. siemens. com üwww. kythuatviet. com
