Bộ chuyển đổi tín hiệu tương tự ( 4-20mA | 0-5V | 0 - 10V ) sang RS485 (4-20mA to RS485). Giao diện RS-485 hỗ trợ khoảng cách truyền thông lên đến 2000 mét và có thể kết nối trực tiếp với PLC, bộ điều khiển công nghiệp, bảng hiển thị, hệ thống SCADA hoặc phần mềm giám sát khác. Module hỗ trợ các mức độ phân giải tùy chọn, bao gồm 10-bit và 12-bit, để đáp ứng các yêu cầu ứng dụng khác nhau.

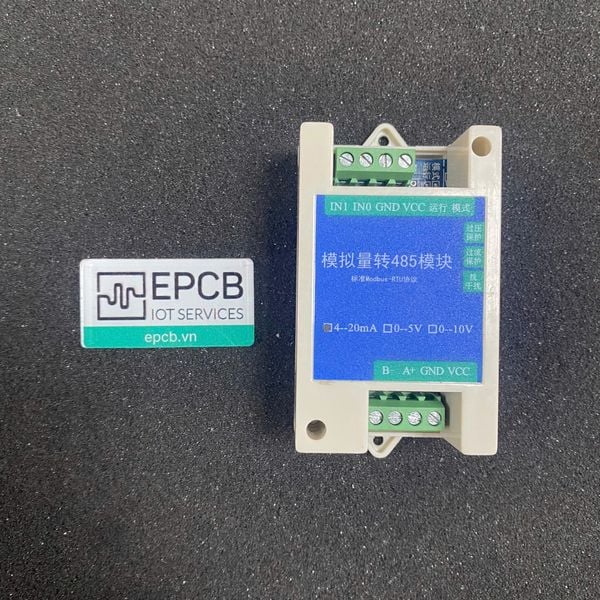

Bo chuyen doi tin hieu tuong tu 4 20mA sang RS485

Tính năng

  • Tuân thủ giao thức chuẩn Modbus-RTU. Có thể cấu hình địa chỉ và tốc độ baud thông qua phần mềm chủ.
  • Hỗ trợ lắp đặt trên đường truyền RS-485.
  • Thiết kế và sản xuất theo tiêu chuẩn công nghiệp.
  • Tích hợp các tính năng bảo vệ: chống quá áp đầu vào, chống sét lan truyền.
  • Khả năng chống nhiễu mạnh, độ tin cậy cao, phù hợp với các ứng dụng công nghiệp khắt khe.

analogto485

Kích thước

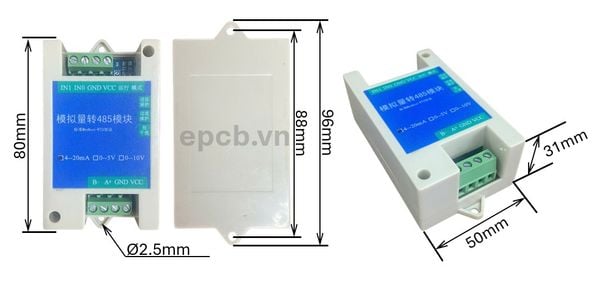

kich-thuoc

Thông số kỹ thuật

Thông số

Giá trị

Số kênh đầu vào analog

Tùy chọn 2 / 4 / 7 / 8 kênh

Số kênh đầu ra analog (RS-485)

Tùy chọn 2 / 4 kênh

Nguồn cấp

5–30 V DC (mặc định), 10–30 V cho phiên bản 2 kênh

Công suất tiêu thụ tối đa

0.08 W (DC 12 V)

Nhiệt độ làm việc

-40°C đến +60°C (mặc định)

Nhiệt độ lưu trữ / môi trường thấp

-10°C đến +50°C, độ ẩm ≤95%, không ngưng tụ (phiên bản 2 kênh)

Độ phân giải ADC

12-bit (mặc định), phiên bản 2 kênh có thể chọn 10-bit

Độ chính xác

Điển hình: ±0.1% FS

Loại tín hiệu đầu vào hỗ trợ

Mặc định: 4–20 mA, 0–20 mA, 0–5 V; phiên bản 7/8 kênh hỗ trợ thêm 1–5 V

Loại tín hiệu đầu ra

4–20 mA, 0–20 mA, 0–5 V (có thể chọn)

Giao thức truyền thông

Modbus-RTU

Dải địa chỉ

1–254 (mặc định: 1)

Tốc độ Baud

0: 2400 bps 1: 4800 bps (mặc định)2: 9600 bps3: 19200 bps4: 38400 bps5: 57600 bps6: 115200 bps7: 1200 bps

Chế độ kiểm tra chẵn lẻ

0–2 (0: Không kiểm tra, 1: Lẻ, 2: Chẵn; mặc định: Không kiểm tra)

Trở kháng đầu vào

4–20 mA: ≤200 Ω 0–5 V / 0–10 V: ≥10 kΩ

Tần số lấy mẫu

160 kHz

Tần suất cập nhật dữ liệu

1 giây

Sơ đồ kết nối

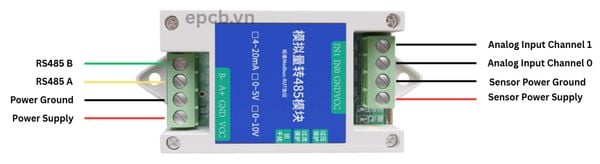

so-do-day

Loại ngõ

Ký hiệu

Chức năng

Ghi chú

Ngõ ra nguồn & RS-485

VCC

Nguồn vào (+)

10~30 V DC

GND

Nguồn vào (–)

485A

Tín hiệu RS-485 A

Chuẩn kết nối RS-485

485B

Tín hiệu RS-485 B

Ngõ vào tín hiệu & nguồn cấp cho cảm biến

VCC

Nguồn ra (+)

Cấp nguồn cho cảm biến/ngõ vào

GND

Nguồn ra (–)

IN0

Ngõ vào tương tự số 1

Phù hợp với hệ thống 2 dây, 3 dây, 4 dây

IN1

Ngõ vào tương tự số 2

Lưu ý:Thiết bị chỉ cần cấp nguồn tại ngõ vào là có thể hoạt động bình thường.Ngõ ra nguồn được sử dụng trong trường hợp muốn cấp nguồn cho cảm biến hoặc thiết bị bên ngoài.

so-do-2-day

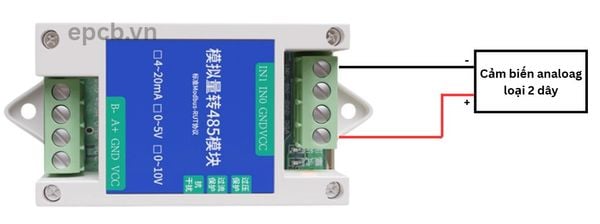

(Sơ đồ kết nối cảm biến analog loại 2 dây)

so-do-3-day

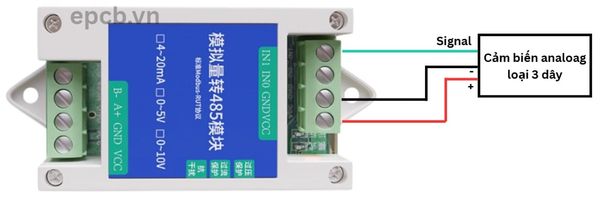

(Sơ đồ kết nối cảm biến analog loại 3 dây)

so-do-4-day

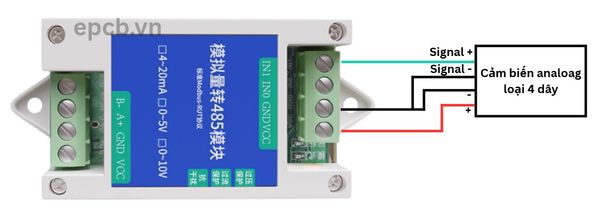

(Sơ đồ kết nối cảm biến analog loại 4 dây)

Sơ đồ mở rộng ứng dụng

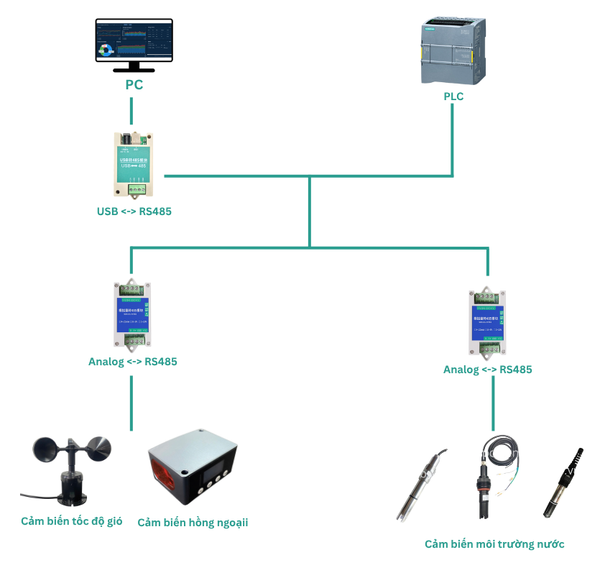

so-do-he-thong

Giao thức truyền thông

Giao thức

Baudrate

Data bits

Stop bits

Parity

RS485 (Modbus RTU)

2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps)

8

1

None

Bảng thanh ghi

Địa chỉ thanh ghi

Địa chỉ PLC

Mô tả

Chức năng

0000H / 0040H

40001 / 40065

Giá trị Analog CH0

Chỉ đọc

0001H / 0041H

40002 / 40066

Giá trị Analog CH1

Chỉ đọc

07D0H

42001

ID

Đọc/Ghi

07D1H

42002

Baudrate

Đọc/Ghi

Ứng dụng

ung-dung

Module chuyển đổi tín hiệu analog sang RS-485 được ứng dụng rộng rãi trong các hệ thống điều khiển và giám sát như: công nghiệp thông minh, giám sát môi trường, tủ điện, nông nghiệp công nghệ cao, nhà thông minh và ngành công nghiệp nặng. Nhờ khả năng giao tiếp Modbus-RTU và khả năng chống nhiễu tốt, thiết bị đảm bảo truyền dữ liệu ổn định trong các môi trường công nghiệp khắc nghiệt.

Bảng thông số chuyển đổi

Loại tín hiệu

Dữ liệu (10-bit AD)

Dữ liệu (12-bit AD)

4–20 mA

163–819

655–3276

0–5 V

0–1024

0–4096

0–10 V

0–1024

0–4096
