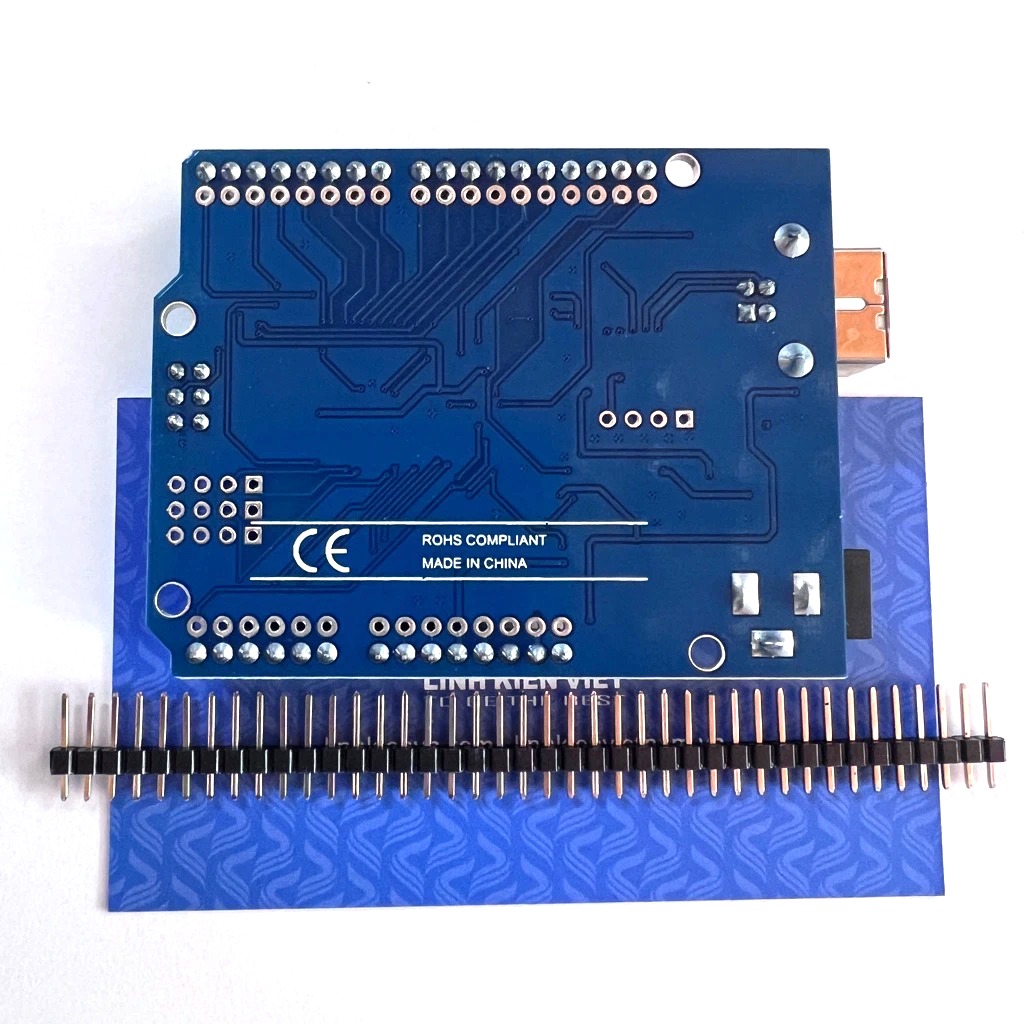

Bo Mạch ARDUINO UNO R3 Chip Dán - B3H7

Có thể bạn quan tâm

Kit ARDUINO UNO R3 chip dán

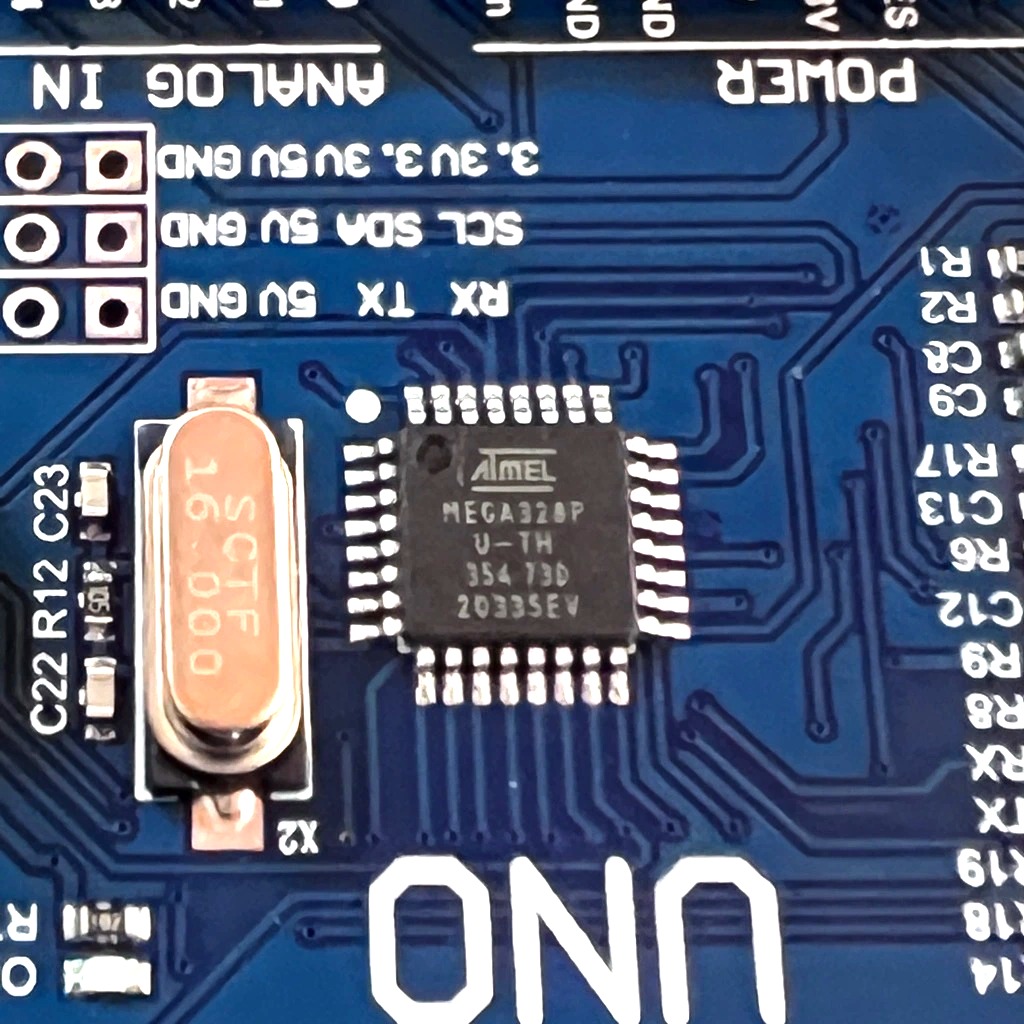

Vi điều khiển: ATmega328P họ 8 bit
Điện áp hoạt động: 5V DC (chỉ sử dụng nguồn cấp qua cổng USB)
Tần số hoạt động: 16 MHz
Dòng điện tiêu thụ: khoảng 30mA
Điện áp đầu vào khuyên dùng: 7-12V DC (nên dùng 9V)
Số chân Digital I/O: 14(6 chân hardware PWM)
Số chân Analog: 6 (độ phân giải 10 bit)
Dòng tối đa trên mỗi chân I/O: 30mA
Dòng ra tối đa (nguồn 5V): 500mA
Dòng ra tối đa (nguồn 3,3V): 50mA
Bộ nhớ Flash: 32KB (ATmega328) với 0.5KB dùng bởi bootloader
SRAM: 2KB (ATmega328)
EEPROM: 1KB(ATmega328)

CÁC CHÂN NĂNG LƯỢNG

GND (Ground): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
Vin (Voltage Input): để cấp nguồn ngoài cho Arduino UNO, bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
IOREF: điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Và dĩ nhiên nó luôn là 5V. Mặc dù vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
RESET: việc nhấn nút Reset trên board để reset vi điều khiển tương đương với việc chân RESET được nối với GND qua 1 điện trở 10KΩ.

BỘ NHỚ

Vi điều khiển Atmega328 tiêu chuẩn cung cấp cho người dùng:

32KB bộ nhớ Flash: những đoạn lệnh bạn lập trình sẽ được lưu trữ trong bộ nhớ Flash của vi điều khiển. Thường thì sẽ có khoảng vài KB trong số này sẽ được dùng cho bootloader nhưng đừng lo, bạn hiếm khi nào cần quá 20KB bộ nhớ này đâu.

2KB cho SRAM (Static Random Access Memory): giá trị các biến bạn khai báo khi lập trình sẽ lưu ở đây. Bạn khai báo càng nhiều biến thì càng cần nhiều bộ nhớ RAM. Tuy vậy, thực sự thì cũng hiếm khi nào bộ nhớ RAM lại trở thành thứ mà bạn phải bận tâm. Khi mất điện, dữ liệu trên SRAM sẽ bị mất.

1KB cho EEPROM (Electrically Eraseble Programmable Read Only Memory): đây giống như một chiếc ổ cứng mini – nơi bạn có thể đọc và ghi dữ liệu của mình vào đây mà không phải lo bị mất khi cúp điện giống như dữ liệu trên SRAM.
