Bo Mạch PLC FX3U-24MT CÓ VỎ TÍCH HỢP 6AD-2DA - KHO B

Có thể bạn quan tâm

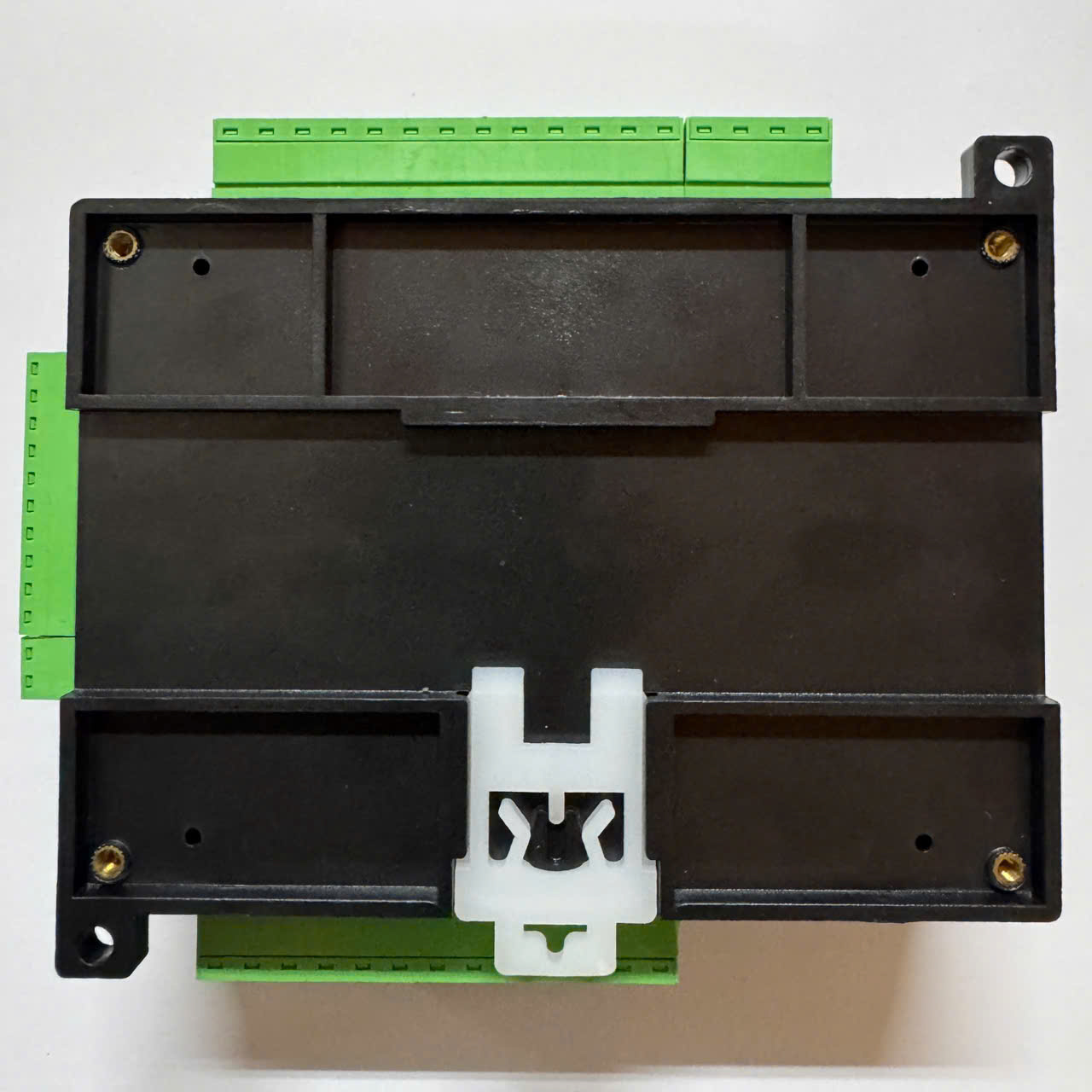

Bo mạch PLC FX3U-24MT 6AD 2DA 485 RTC có vỏ

Manual: https://drive.google.com/open?id=15P6ODFUBBc8LY9Odffo90kU-_ZMwKaMg&usp=drive_fs

Phải đọc khi cài đặt: Tốc độ baud: 38.4Kpb (38400)

PLC Parameter: 2000 - 4000

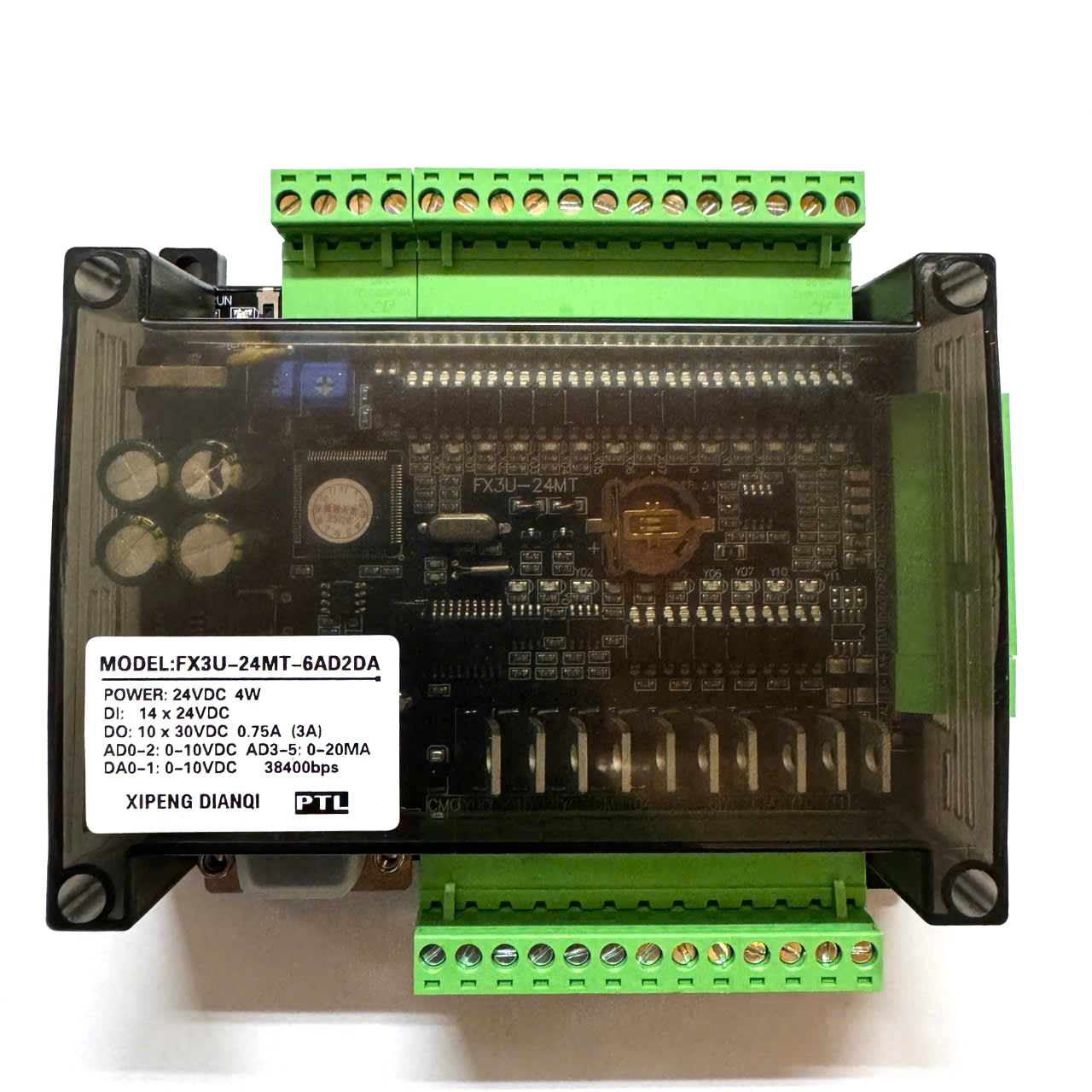

Model	FX3U-24MT-6AD-2DA
Kiểu PLC	FX3U-24MT
Ngõ vào/ra	14 vào / 10 ra
Ngõ ra	Transistor: 24VDC/5A (Khuyến cáo sử dụng 1A)
Ngõ vào analog	6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A.
Ngõ ra analog	2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A
Phát xung	100KHz (khuyến cáo 40KHz)
Kích thước (DàiRộngCao)	137mmx120mmx43mm nặng 300g
Nguồn cấp	24VDC – 1A
Ngõ vào	0VDC-NPN
Bộ đếm tốc độ cao	Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều).
Giao tiếp HMI	Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng)
Phần mềm lập trình	GX Developer – GX-Work 2
Cổng lập trình	DP9/RS232 tốc độ 38.4kbs
Số lượng bước lập trình	8000 bước
Khả năng bảo vệ	Chống ăn mòn – chống ẩm – chống tĩnh điện
Thời gian thực RTC	có hỗ trợ RTC ( pin CR1220)

11. Bộ đếm encoder (max 12Khz): X0-X5 C250 C251 C252 , Bộ đếm xung x4 C253

12. Bộ phát xung (max 100Khz): Y0-Y4 ( Lệnh PLSR, PLSY, DPLSR, DPLSY)

- Hướng dẫn đấu nối và nạp board PLC :

- Điện áp làm việc: 24V DC. - Phần mềm lập trình: GX developer. - Cáp nạp cho mạch: USB TO COM HL340. - Tốc độ speed: 38.4 Kbps.

- Giao tiếp 485, thời gian thực.

- 14 ngõ vào, 10 ngõ ra transistor, 6AD, 2DA, RS232

- Đầu vào tốc độ cao X0-X5, có thể được truy cập bằng ba bộ mã hóa AB, 6K mặc định, tùy chọn 100K - 6 ngõ vào analog (3 kênh 0-10v, 3 kênh 4-20mA), 2 ngõ ra analog (0-10v) - Power-down để duy trì, có thể được đặt miễn phí Nguồn điện DC 24V - Đầu vào AB 3 chiều + Hỗ trợ mã hóa 16 bit, Hỗ trợ ba loại ngắt, Hỗ trợ 1N, 2N, 3U của các hướng dẫn, Tắt nguồn để duy trì dải cài đặt riêng của họ, Chương trình 8000 bước, Tốc độ tải xuống 38400, Hoạt động điểm nổi, HMI, Quét 3000 bước 1ms.

Input Power	DC24
Số bước	8000 bước; 2 cổng giao tiếp: 1 RS232 (Cổng nối tiếp DB9 là cổng giao tiếp cho giao thức FX3u 38400,7 ， E ，

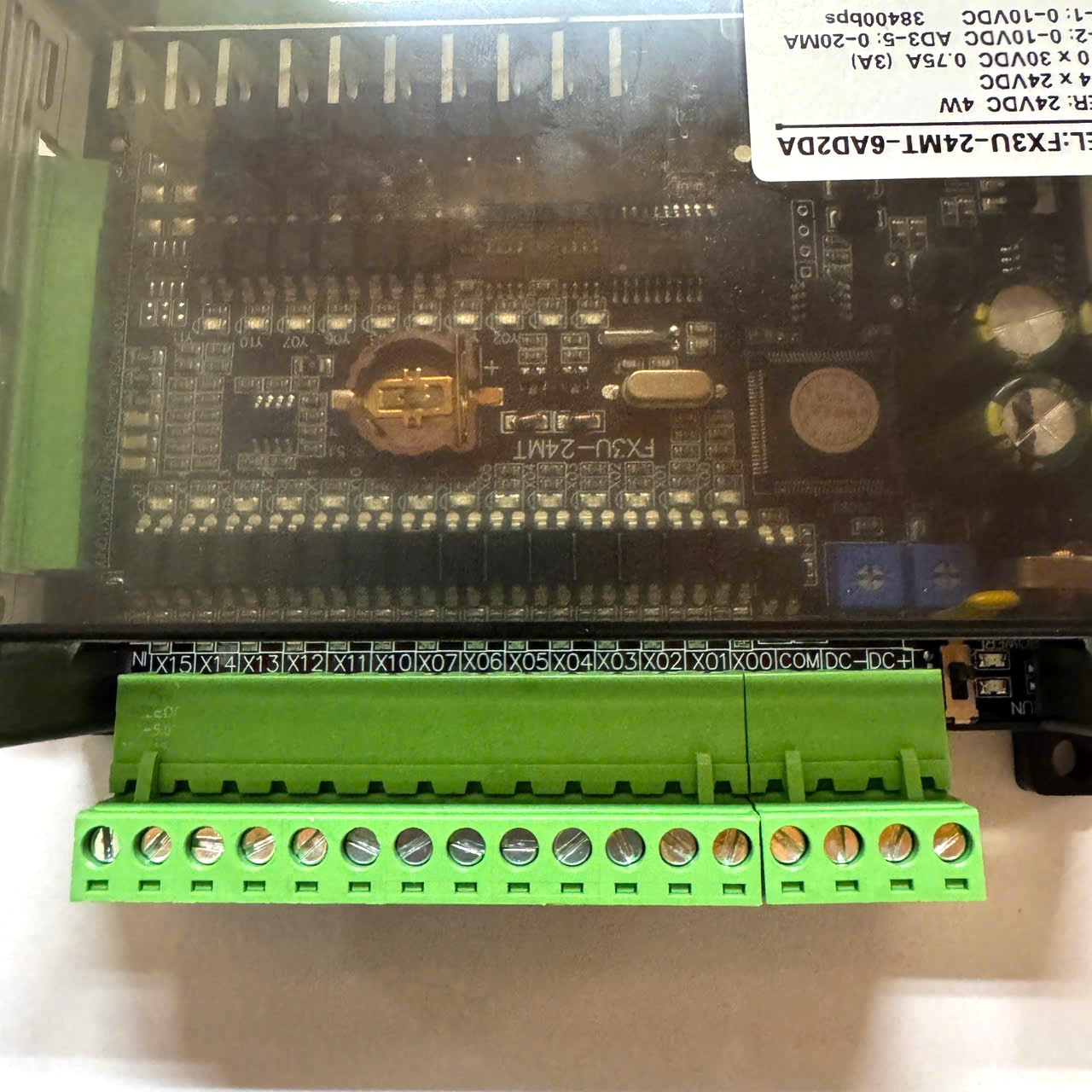

Phần tử đầu vào X	Đầu vào DC24 X0-X27 ， Mức thấp, X0-5 là cổng đầu vào có tốc độ cao (Mặc định là 6K, tùy chọn 100KHZ)

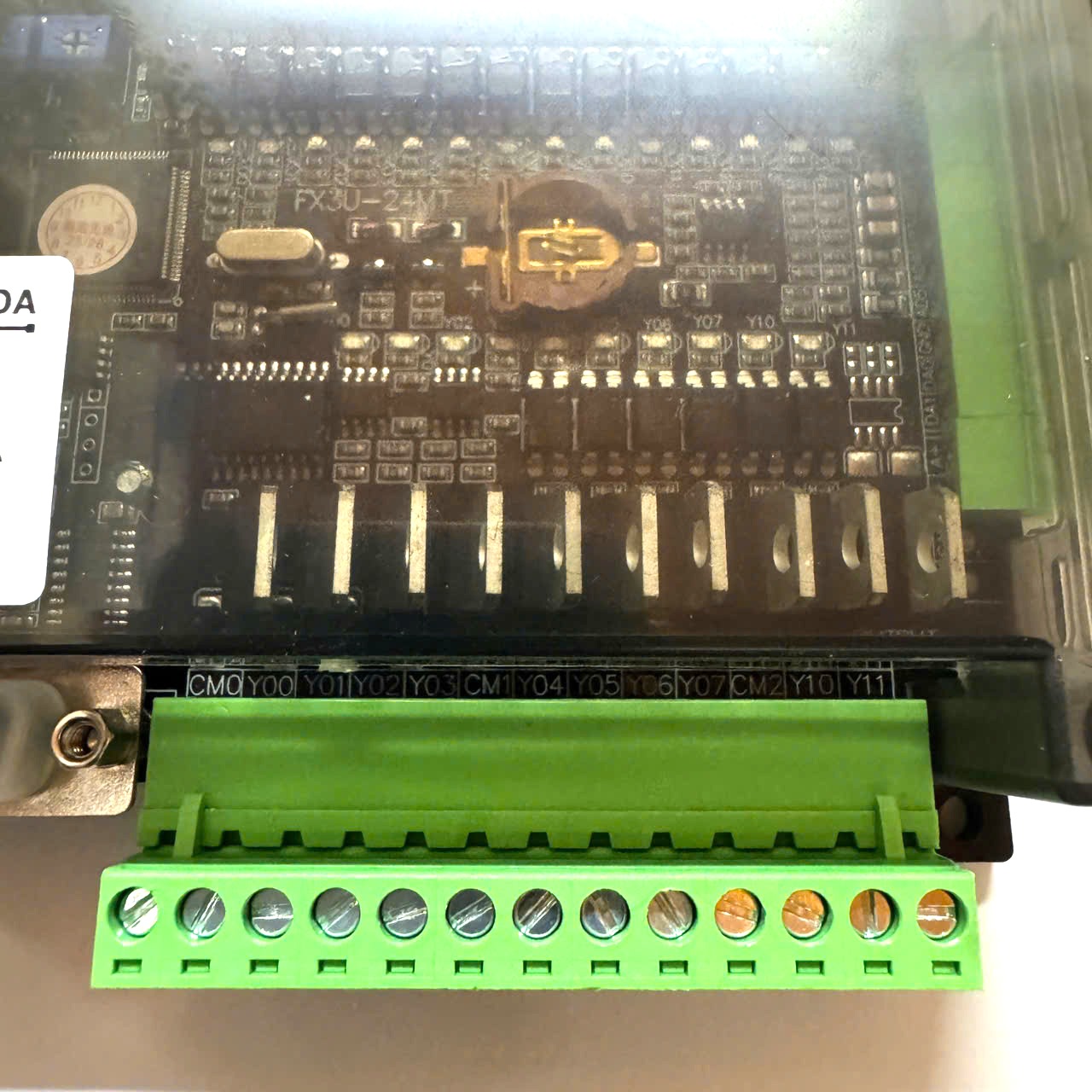

Yếu tố đầu ra Y	Y0-Y11 cho ngõ ra relay tối ưu, ngõ ra relay hiện tại 5A. 4 tiếp tục bộ máy điện 1 phổ biến kết thúc, hoàn toàn 3 phổ biến kết thúc
Đầu vào analog	6 đầu vào tương tự, độ chính xác 12 bit, ngõ vào analog 3 kênh 0-10V, 3 kênh analog 0-20mA; đọc hướng dẫn RD3A tương tự
Đầu ra analog	2 đầu ra analog, độ chính xác 12 bit, điện áp đầu ra: 0-10V. -điện áp analog đầu ra với lệnh WR3A
Rơle trung gian	M0-M3071, phạm vi tiết kiệm điện có thể được đặt M0-M1023, M500-M1023 mặc định
Bước điểm	S0-1023, phạm vi tiết kiệm điện có thể được đặt S0-S1023, S500-S9999 mặc định
Bộ hẹn giờ 100M	T0-T199 Tiết kiệm điện tích lũy T184-T199
Bộ hẹn giờ 10M	T200-T249 Tiết kiệm điện tích lũy T246-T249
Bộ hẹn giờ 1M	T250-T383, trong đó T250-255 là loại tích lũy
Bộ đếm 16 bit	C0-C199, tiết kiệm điện năng C100-C199
Bộ đếm 32 bit	C200-C219, tiết kiệm điện C220-C234
Đăng ký D	D0-D7999, tắt nguồn tiết kiệm phạm vi có thể được đặt D0-7999
Con trỏ địa chỉ gián tiếp V, Z	V0-7, Z0-7
P Số bước nhảy chương trình con	P0-63
I interrupt	X0-5 ngắt bên ngoài, ngắt bộ đếm thời gian (đơn vị 1MS)
Các thành phần M đặc biệt	Thời gian chạy M8000 thường đóng, xung công suất M8002, M8011 là xung 10M, M8012 là xung 100M, M8013 là xung 1s, M8014 là xung phút

Sản phẩm này hiện hỗ trợ bộ lệnh

Lệnh cơ bản: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD, MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF ,RET,OUTM,SETM,RSTM,OUTS,SETS, RSTS,PLS,PLF,MC,MCR,PI,END. Hướng dẫn bước: STL: Hỗ trợ các nhánh song song 8 chiều và các số trạng thái khác nhau có thể có cuộn dây kép. Liên hệ so sánh hướng dẫn:

LD>=, LD<=, LD>, LD<, LD<>, LD=, AND>=, AND<=, AND>, AND<, AND<>, AND=, OR>=, OR<=, OR>, OR<, OR<>, OR=. Lệnh truyền và so sánh: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV. Bốn lệnh số học: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG. Hướng dẫn dịch chuyển vòng quay: SFTR, SFTL, SFWR, SFRD. Hướng dẫn xử lý dữ liệu: ZRST, DECO, ENCO. Hướng dẫn luồng chương trình: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT. Hướng dẫn thuận tiện: IST, ABSD, INCD, ALT, RAMP, hướng dẫn xử lý tốc độ cao:

REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR thiết bị ngoại vi Cổng I/O: DSW, SEGL, FROM, TO. Hướng dẫn SER ngoại vi: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID. Hướng dẫn định vị: ABS, ZRN, PLSV, DRVI, DRVA. Đồng hồ hoạt động: TCPP, TZCP, TADD, TSUB, TRD, TWR, HOUR.

Lập trình đọc AD: - K0K1 = 0-5
