Các Nhãn Hiệu Và đặc điểm Của Máy Bơm Bê Tông. Máy Bơm Bê Tông ...

Các nhãn hiệu và đặc điểm của máy bơm bê tông. Máy bơm bê tông cố định. Thông số kỹ thuật xe bơm bê tông Volvo về sự bùng nổ phân phối và khả năng của nó

Máy bơm bê tông hiện đại có khả năng cung cấp bê tông với tốc độ cao, chúng có thể bơm hỗn hợp bê tông theo cả chiều ngang và chiều dọc. Và nếu những thương hiệu máy bơm bê tông như Liebherr, Mecbo, Putzmeister, CIFA hay Waitzinger đã hoạt động thành công trên các công trường xây dựng ở Nga trong một thời gian dài, thì các nhà sản xuất trong nước sẽ cung cấp cho chúng ta điều gì?

Trong bất kỳ loại công trình nào, loại công việc phổ biến nhất là đổ bê tông. Nhu cầu về thiết bị cung cấp hỗn hợp bê tông cho công trường đã, đang và sẽ. Và mặc dù bản thân bê tông đã được phát minh cách đây vài thiên niên kỷ, nhưng máy móc để chuyển hỗn hợp mới chuẩn bị qua một khoảng cách dài đã xuất hiện tương đối gần đây.

Máy bơm bê tông cố định truyền thống được sản xuất bởi PJSC "Nhà máy bê tông Tuymazinsky". Dây chuyền thiết bị được thể hiện bằng hai loạt máy bơm bê tông đặt tĩnh dẫn động điện và diesel có công suất từ ​​20 đến 70 m 3 / h. Thiết bị không phải là phương tiện và chỉ có thể di chuyển trong công trường. Đối với khối lượng bê tông vừa và nhỏ, bạn nên xem kỹ bản mod. BN 20E hoặc BN20D, phát ra 20 m 3 / h tại đầu ra của thiết bị phân phối bê tông. Sự khác biệt giữa các mô hình có thể được nhìn thấy trong chỉ định thư- chữ E biểu thị loại truyền động điện thủy lực từ mạng 380 V và D biểu thị truyền động cơ thủy lực từ động cơ D-242 tự động.

Các mô hình này cũng khác nhau về trọng lượng: một máy bơm bê tông với động cơ nặng hơn 800 kg, nếu không các thông số thiết bị giống hệt nhau. Thể tích của phễu nạp là 0,45 m 3, chiều cao nạp là 1400 mm, đường kính trong của ống bê tông là 125 mm. Tại cửa xả, áp suất tối đa lên hỗn hợp bê tông do piston vận chuyển bê tông tạo ra tương ứng với 6 MPa. Kích thước của máy bơm bê tông không vượt quá 5300x1900x2050 mm. Hỗn hợp bê tông có thể được cung cấp dọc theo đường ống bê tông thẳng theo chiều ngang với khoảng cách lên đến 340 m và theo chiều dọc lên đến 40 m. Nhóm bơm bê tông được trang bị một cổng hình chữ S để cung cấp hỗn hợp bê tông. Các liên kết ống bê tông dài 2600 mm, cung cấp tổng chiều dài 125 m, với 48 khớp nối, năm khuỷu 90 ° và một ống mềm cuối 4 m là tiêu chuẩn.

Đối với các công việc bê tông khối lượng lớn, chẳng hạn như các tòa nhà cao tầng hoặc xây dựng nhà ở nguyên khối, máy bơm bê tông cố định luôn có sẵn. áp suất cao Maud. BN70D. Hiệu suất của thiết bị này do áp lực cao lên hỗn hợp bê tông 11 MPa cho phép bạn cung cấp bê tông theo chiều ngang lên đến 600 m và theo chiều dọc lên đến 130 m, với năng suất tối đa là 70 m 3 / h. Thể tích của phễu nạp là 0,7 m3, được trang bị thiết bị trộn, đường kính trong của ống bê tông là 123 mm. Hệ thống truyền động chính được trang bị hệ thống thủy lực dòng trực tiếp trong mạch kín. Các hệ thống chính của máy bơm bê tông tĩnh BN 70D, chịu trách nhiệm về độ tin cậy và ổn định của chu trình làm việc, được trang bị các linh kiện nhập khẩu. khối máy bơm thủy lực do Bosch Rexroth sản xuất, cũng được sử dụng ắc quy thủy lực của Đức, các phần tử thủy lực và thiết bị điện của Ý.

Máy bơm bê tông kiểu cố định ở Nga cũng được sản xuất tại LLC "Alliance Technologies". Doanh nghiệp Ryazan sản xuất bốn mô hình với công suất được công bố từ 25 đến 80 m 3 / h. mô hình cơ sở của bộ truyện BN-25D Với một động cơ diesel tự động, nó được thiết kế để cung cấp hỗn hợp bê tông theo phương ngang lên đến 400 m và theo phương thẳng đứng lên đến 100 m; máy bơm bê tông thương hiệu BN-25E- đồng nghiệp của người đi trước nhưng chạy bằng động cơ điện AIR 180 M 4. Mod. BN-40 có các thông số tương tự, nhưng chỉ được trang bị một động cơ diesel và tự hào có công suất lên đến 40 m 3 / h. BN-80 hoàn thiện dòng máy bơm bê tông do xí nghiệp sản xuất, cung cấp công suất đến 80 m 3 / h và đổ bê tông ở cự ly đến 500 m và độ cao đến 100 m. Trên tất cả các dòng máy có ổ đĩa diesel, động cơ Perkins có thể được lắp đặt như một tùy chọn cho nhà máy điện và trên tem máy bơm bê tông BN-25D Và BN-40- Động cơ Deutz hoặc Hatz. Nhãn hiệu của máy bơm được sử dụng là PSM-Hydraulics, piston là Putzmeister hoặc Schwing. Bộ điều khiển lập trình điện tử Siemens điều khiển hoạt động của máy bơm bê tông. Thể tích của phễu nạp liệu từ 0,4 - 0,6 m 3, đường kính trong của ống dẫn bê tông là 125 mm. Các nhà xây dựng sẽ thích khả năng hoàn thành máy bơm bê tông với các cần phân phối bê tông, và hệ thống tự trị súc rửa máy bơm bê tông và đường ống dẫn bê tông sẽ giúp bạn dễ dàng duy trì nó trong tình trạng hoạt động tại công trường. Kích thước nhỏ, không quá 5800x1800x2500 cho model lớn nhất, giúp thiết bị thuận tiện khi di chuyển từ nơi này sang nơi khác.

Cây nga Koluman Rus LLC, được thành lập tại Naberezhnye Chelny vào năm 2013 bởi công ty Koluman Holding AS của Thổ Nhĩ Kỳ, cung cấp năm mẫu máy bơm bê tông gắn trên xe tải với chiều cao phân phối bê tông từ 24,5 đến 56,2 m và phạm vi phân phối từ 20,5 đến 51,2 m. Koluman về điều kiện năng suất có thể làm việc trong phạm vi từ 16 đến 177 m 3 / h. cấu trúc thượng tầng JUNJIN Sản xuất tại Hàn Quốc được lắp đặt trên khung gầm Mercedes-Benz siêu chắc chắn. Sự bùng nổ lan rộng trên tất cả các kiểu máy Z-fold, cửa trước mở rộng X với chiều dọc y hỗ trợ phía sau hoặc quay cho các mô hình nhiều trục. Cổng bơm bê tông có hình chữ S, được thiết kế để bơm các loại bê tông tiêu chuẩn, chúng có độ tin cậy cao khi vận hành. Bơm thủy lực chính Rexrothhydromatik, có sẵn hệ thống tự động bôi trơn, máy bơm nước ly tâm được làm bằng thép không gỉ. Bảng điều khiển tỷ lệ không dây đã có trong gói cơ bản, bộ rung có sẵn dưới dạng tùy chọn. Quyết định sử dụng khung gầm Mercedes đắt tiền nhưng đã được kiểm chứng của công ty kết hợp với cấu trúc thượng tầng giá rẻ từ Hàn Quốc đã tự biện minh cho bản thân: hóa ra là một thiết bị tốt và quan trọng là thiết bị cung cấp bê tông trong nước với các đặc tính kỹ thuật tuyệt vời và giá cả trung bình, phù hợp thành công với tỷ lệ giá cả chất lượng.

Tính dễ vận hành của tiện ích bổ sung JUNJIN là do sử dụng một số linh kiện điện tử tối thiểu và bản thân nhà sản xuất chỉ tung ra dòng sản phẩm những bộ phận đã được xác minh bằng nhiều thử nghiệm và hoạt động thực tế của chúng. Ngoài ra, độ tin cậy còn được bổ sung bởi thực tế là hầu hết các thành phần của cấu trúc thượng tầng Koluman được sản xuất tại sản xuất riêng tại Thổ Nhĩ Kỳ sử dụng các thành phần tiêu chuẩn từ các nhà cung cấp hàng đầu thế giới. Tất cả các sản phẩm do nhà máy Koluman Rus ở Naberezhnye Chelny sản xuất đều có chất lượng cao và chiếm lĩnh thị trường riêng, cung cấp thiết bị ở phân khúc trung cấp và cao cấp.

Cung cấp máy bơm bê tông trên khung xe tải và "Nhà máy vận chuyển bê tông Tuymazinsky". Đội hình bao gồm máy bơm bê tông gắn trên xe tải của hai dòng chính: TZA với chiều cao phân phối bê tông với các cần phân phối ngắn là 21 và 32 m và TZA-LIEBHERR với các cần phân phối có chiều dài lớn 37, 43 và 47 m. Máy bơm bê tông gắn trên xe tải ABN 21 (58152A) trên khung gầm KAMAZ-65115 (6x4, Euro 4) có kích thước nhỏ gọn, khả năng cơ động cao, dễ vận hành và bảo dưỡng. Ngoài ra, máy bơm bê tông gắn trên xe tải, với khối lượng nhỏ, hoàn toàn tuân thủ Quy chuẩn kỹ thuật của Liên minh Hải quan 018/2011 “Về an toàn phương tiện giao thông có bánh lốp” và vượt qua các chốt kiểm soát trọng lượng mà không vi phạm các quy định trên, vì nó đã tải trọng dưới 8 tấn mỗi trục. Chế độ bơm bê tông tự động tự hào có thành phần tương tự. ABN-37 (58153C) trên khung gầm KAMAZ-6540 với thiết bị công nghệ Liebherr - việc di chuyển trên đường sẽ không gặp sự cố. Trong bản mod. ABN-32 (58153А) Các thành phần Liebherr cũng được sử dụng. Một trong những ưu điểm chính của các dòng máy này, mặc dù có linh kiện từ Đức, là giá thành rẻ. Máy bơm bê tông thuộc dòng thời trang TZA- Liebherr. ABN-43 (58154A) Và ABN-47 (58154V) trên khung gầm KAMAZ được trang bị thiết bị công nghệ Liebherr với các cần phân phối từ 37 đến 47 m.

Ngoài các máy bơm bê tông TZA thông thường, nhà máy cung cấp một mô hình máy bơm bê tông tuyến tính. CityPump với hệ thống thủy lực để dỡ và tải băng cassette bằng đường ống bê tông, đặt trên khung xe KAMAZ-43253. Máy bơm bê tông này được thiết kế theo tiêu chuẩn để cung cấp bê tông lên đến 120 m và có công suất khoảng 80 m 3 / h. Mục đích chính của mô hình được cập nhật là đổ bê tông vào những nơi khó tiếp cận trong điều kiện phát triển đô thị dày đặc, khi làm việc trong các bãi đậu xe ngầm hoặc đường hầm.

Như bạn có thể thấy, các nhà sản xuất trong nước có thứ gì đó để cung cấp cho các nhà sản xuất Nga. Các nhà máy bơm bê tông sản xuất tại Nga sẽ được ứng dụng trong việc xây dựng đường xá, cầu cống, đường hầm, trong việc xây dựng các tòa nhà và công trình từ bê tông nguyên khối và bê tông cốt thép. Không cần nhìn lại các loại xe nhập khẩu, bạn có thể chọn máy bơm bê tông cố định trong nước hoặc máy bơm bê tông trên khung gầm ô tô, và khung gầm có thể là xe KAMAZ nội địa hoặc xe Mercedes nhập khẩu. Thật vui mừng khi trong xây dựng hiện đại có thiết bị cung cấp bê tông của chúng tôi Sản xuất của Nga, tạo điều kiện thuận lợi và đẩy nhanh tiến độ thi công.

Máy bơm bê tông gắn trên xe tải đưa bê tông đã trộn sẵn theo phương ngang và phương thẳng đứng đến nơi đổ với sự hỗ trợ của cần phân phối 4 với đường ống bê tông 9 hoặc đường ống bê tông tồn kho. Cần phân phối bao gồm ba phần khớp nối, chuyển động của chúng trong mặt phẳng thẳng đứng được giao tiếp bởi các xi lanh thủy lực tác động kép 5, 7 và 11. Cần được gắn trên một cột quay 3, dựa trên khung 15 của khung 1 thông qua bàn xoay 2, quay theo phương án 360 °, một cơ cấu quay thủy lực và có phạm vi hoạt động lên đến 19 m. Một bồn thủy lực 6 và một bồn nước 10 cũng được gắn trên khung. Một ống dẫn bê tông mặt cắt có khớp nối 9 được gắn vào bùng nổ kết thúc bằng ống mềm 3. Hỗn hợp bê tông được cấp vào phễu hút 14 của máy bơm bê tông 8 từ xe trộn bê tông hoặc xe chở bê tông. Trong quá trình hoạt động, máy bơm bê tông gắn trên xe tải dựa vào các giá đỡ thủy lực ngoài 16. Máy bơm bê tông gắn trên xe tải có điều khiển từ xa cầm tay điều khiển từ xa chuyển động của cần, dòng chảy của hỗn hợp bê tông và việc đưa vào - ngừng hoạt động của máy bơm bê tông, cho phép người lái xe ở gần nơi đổ hỗn hợp.

Nguyên lý làm việc của xe bơm bê tông:

Phạm vi, chiều cao và độ sâu của giao hàng

Từ khay của máy trộn bê tông (máy trộn bê tông, máy trộn) bê tông hoặc vữa được dỡ dần vào phễu tiếp nhận của máy bơm bê tông. Đơn vị bơm bắt đầu bơm hỗn hợp qua cần ống bê tông trực tiếp đến nơi dỡ hàng có chiều cao lên đến 70 m và chiều dài đến 200 m. Bê tông và vữa có thể được cung cấp không chỉ dọc theo sự bùng nổ của máy bơm bê tông, mà còn có thể tăng lên với các đường ống bê tông bổ sung, được gọi là tuyến đường. Tuyến đường được lắp ráp tại cơ sở từ cá nhân ống kim loại kết nối với các kẹp đặc biệt. Ở cuối tuyến đường này, một thân cây cao su được đặt để phân phối bê tông trên ván khuôn. Chiều dài của thân cây là 4 mét. Có thể sử dụng hai cánh tay đòn để tăng khả năng cơ động khi đổ bê tông. Nếu cần thiết, đường ray có thể được kết nối với máy bơm bê tông mà không cần sử dụng cần. Các đường ống bê tông chỉ đơn giản là gắn trực tiếp vào bộ phận bơm. Ứng dụng trong xây dựng các công trình và kết cấu bằng bê tông nguyên khối và bê tông cốt thép, xây dựng cầu, đường hầm, v.v.

Các đặc điểm chính

- Thiết kế của máy bơm bê tông được nghĩ ra để lắp đặt trên khung xe ba trục; - Các lẫy mở rộng phía trước bằng chữ "X" - phần mở rộng theo nghĩa bóng để lắp đặt nhanh chóng và dễ dàng mở cần trong điều kiện chật chội; - Khung độc lập có bảo vệ chống biến dạng xoắn; - Bộ khởi động có dẫn động thủy lực ở cả hai phía của máy; - Bốn hoặc năm phần phân phối mũi tên có đường kính 125 mm. với động học mở cuộn; - Điều khiển tỷ lệ mở cần cho phép người vận hành kiểm soát độc lập việc mở các phần; - Bộ điều chỉnh cung cấp bê tông; - Máy bơm bê tông gắn trên xe vận hành êm ái với hiệu suất cao: bê tông chảy liên tục, êm ái; Thiết bị bảo mật đang mở cửa kiểm tra.- Năng suất bơm bê tông từ 90 - 163 m3 / h.

Thiết bị tiêu chuẩn

- Điều khiển cần bằng vô tuyến tỷ lệ (hai tốc độ) thông qua điều khiển vô tuyến từ xa với bộ tổng hợp tần số, phím 8 vị trí và bộ điều chỉnh cấp bê tông; - Dự phòng điều khiển từ xa với cáp dài 30 m; - Máy rung điều khiển từ xa trên ghi của phễu tiếp nhận; - Bộ phận bôi trơn trung tâm của tổ máy bơm; - Bổ sung hệ thống bôi trơn bằng tay của tổ máy bơm; - Lớp lót cho các lỗ ra ngoài bằng nhựa chịu lực; - Đèn hậu trên phễu tiếp nhận; - Phụ kiện súc rửa hệ thống.

Thông số kỹ thuật

Thông số	Người mẫu
	ABN 65/21 (58150V)	ABN 75/32 (581532)	ABN 75/33
Năng suất kỹ thuật tối đa tại đầu ra của nhà phân phối bê tông, m 3 / h	65	75	75
Chiều cao tối đa của hỗn hợp bê tông được cung cấp bởi cần phân phối bê tông từ mặt đất, m	21	32	33
loại ổ đĩa	Thủy lực
Công suất đã lắp đặt, kW, không còn nữa	95	125	125
Đường kính trong của đường ống bê tông, mm	125	125	125
Chiều cao tải, mm	1450	1400	1450
Góc quay của cần phân phối bê tông, độ:
trong mặt phẳng thẳng đứng	90	90	100
trong mặt phẳng nằm ngang	355	380	365
Dung lượng phễu nạp, m 3	0,6	0,7	0,7
Áp suất tối đa lên hỗn hợp bê tông bằng pít-tông ở đầu ra của thiết bị đóng cắt, MPa	7	6,5	7,5
Kích thước tổng hợp tối đa, mm	50	50	50
Loại khung	KAMAZ-53215	KAMAZ-53229	KAMAZ-53229
Kích thước tổng thể, m	10,0 × 2,5 × 3,8	10,3 × 2,5 × 3,8	10,45 × 2,5 × 3,8
Khối lượng thiết bị công nghệ, kg	9500	15 000	16 700
Tổng trọng lượng của máy bơm bê tông, kg, không hơn	16 500	24 000	24 000
bao gồm cả phân phối cho trục trước	4500	6000	6000
trên trục của thùng sau	12 000	18 000	18 000

Trang thiết bị tùy chọn

- Đường ống có độ dày gấp đôi và thép cường độ cao; - Tự động trung tâm hệ thống bôi trơn mũi tên; - Bộ dịch vụ khẩn cấp của đường thủy lực; - Máy bơm nước cao áp; — Máy nén khíđể làm sạch sự bùng nổ; - Ống gió trên cần; - Bảo vệ boongke tiếp nhận.

Kích thước địa điểm lắp đặt

Máy bơm bê tông gắn trên xe tải 24m bệ 6 X 10 mét Máy bơm bê tông gắn trên xe tải 28m bệ 6 X 10 mét Máy bơm bê tông gắn trên xe tải 32m bệ 7 X 11 mét Máy bơm bê tông gắn trên xe tải 36m bệ 8 X 11 mét Máy bơm bê tông gắn trên xe tải 40m bệ 9 X 11 mét Máy bơm bê tông gắn trên xe tải 42m bệ 10 X 11 mét Máy bơm bê tông gắn trên xe tải 46m bệ 10 X 12 mét Máy bơm bê tông gắn trên xe tải 52m bệ 12 X 15 mét Máy bơm bê tông gắn trên xe tải 62m bệ 13 X 16 mét Máy bơm bê tông gắn trên xe tải 65m bệ 13 X 16 mét

Máy móc vận chuyển

hỗn hợp bê tông và các dung dịch.

Máy bơm bê tông và máy thổi khí nén.

Phương thức vận chuyển bê tông và vữa từ trạm trộn đến nơi đặt chúng và các thiết bị cần thiết cho việc này được lựa chọn tùy thuộc vào bản chất của kết cấu, tổng khối lượng của hỗn hợp đã rải, nhu cầu hàng ngày đối với hỗn hợp, chiều cao của sự nâng lên của nó và phạm vi của chuyển động ngang.

Phạm vi cung cấp hỗn hợp bằng máy bơm bê tông dọc theo đường ống bê tông ngang đạt tới 400 m, theo chiều dọc - 70 m. Bằng cách lắp một loạt các đơn vị bơm bê tông nối tiếp nhau, có thể tăng phạm vi và chiều cao vận chuyển.

Đối với bất kỳ phương pháp vận chuyển nào, hỗn hợp phải được bảo vệ để không bị tách lớp thành các bộ phận cấu thành của nó.

Trong hầu hết các trường hợp, khi thực hiện khối lượng bê tông lớn, việc vận chuyển hỗn hợp bê tông qua các đường ống bằng máy bơm bê tông là khả thi về mặt kinh tế. Khi cần vận chuyển bê tông từ các nhà máy bê tông trung tâm đến các công trình ở xa, xe trộn là phương tiện tốt nhất để đảm bảo giữ được chất lượng bê tông.

Hình 1. Máy bơm bê tông đang hoạt động:

Nhưng - kết cấu nguyên khối; b - xây tường, gia cố mái dốc;

trong - đổ nền móng; G - lấp đầy sàn.

Trong các công nghệ xây dựng hiện đại, vai trò quan trọng nhất là tăng năng suất làm việc, tiết kiệm thời gian, nhân công và cuối cùng là chi phí tài chính. Việc sử dụng thiết bị cơ giới hóa cho phép giải quyết vấn đề này. Một loại chuyên nghiệp thiết bị xây dựng là một máy bơm bê tông.

Mục đích của việc lắp đặt này là vận chuyển hỗn hợp bê tông đã chuẩn bị trực tiếp đến nơi đổ bằng đường ống bê tông, bao gồm các phần riêng biệt với các khớp tháo nhanh và cần phân phối đặc biệt.

Việc cung cấp bê tông thông qua các đường ống trong quá trình xây dựng các kết cấu nguyên khối, so với việc cung cấp bê tông bằng băng tải hoặc cần trục, làm tăng năng suất lao động và giảm chi phí công việc. Phương pháp vận chuyển bê tông này cho phép bạn làm việc trong điều kiện chật chội và những nơi khó tiếp cận mà các loại cung cấp khác không thể áp dụng.

máy bơm bê tông là máy bơm hỗn hợp bê tông đến nơi đặt (trong công trường) để thi công nhanh chóng và chất lượng cao cho các đối tượng khác nhau bằng cách sử dụng đường ống bê tông dẻo, giúp bạn có thể bơm bê tông thành các mặt phẳng khác nhau.

Người ta tin rằng việc cung cấp bê tông với sự trợ giúp của máy bơm bê tông sẽ cải thiện đáng kể chất lượng của bê tông đã rải. Điều này là do thực tế là trong quá trình chuyển dung dịch bê tông, việc trộn thêm được thực hiện, làm tăng cấu trúc của bê tông đã đặt.

Phân loại:

NHƯNG). Về mặt cấu tạo, tùy thuộc vào mục đích mà máy bơm bê tông

chia thành ba loại chính :

1) - máy bơm bê tông;

2) - máy bơm bê tông rơ moóc cố định;

3) - máy bơm bê tông gắn trên xe tải có máy trộn.

Hình 2. Máy bơm bê tông:

Nhưng - máy bơm bê tông rơ moóc cố định; b - máy bơm bê tông;

trong - Máy bơm bê tông gắn trên xe tải có máy trộn (ABNS-29).

Máy bơm bê tông gắn trên xe tải là một thiết bị xây dựng được thiết kế để đưa bê tông đến nơi đổ, cả ở vị trí ngang và dọc. Máy bơm bê tông gắn trên xe tải được đặt trên khung gầm xe tải bao gồm cần phân phối, hệ thống giá đỡ và ống bơm bê tông. Tùy thuộc vào thương hiệu máy bơm bê tông mà chiều dài của cần bơm bê tông có thể lên xuống khác nhau.

Công suất xe bơm bê tông có thể đạt tới 200 m³ / giờ và chiều cao cung cấp bê tông lên đến 48 mét. Một số mẫu máy bơm bê tông gắn trên xe tải có thể quay quanh trục thẳng đứng hoặc được trang bị thêm máy trộn để trộn bê tông. Nói chung, chức năng của một máy bơm bê tông đơn giản nhất cũng đủ để đổ bê tông trên những khu vực khá lớn.

Hoạt động của máy bơm bê tông có thể được điều khiển từ ca-bin của người lái xe hoặc từ một điều khiển từ xa gắn trên khung xe. Hoạt động của máy bơm bê tông cũng có thể được điều khiển bằng điều khiển từ xa. Điều khiển từ xa như vậy có thể truyền tín hiệu qua radio hoặc cáp kết nối với xe bơm bê tông.

Việc cung cấp vật liệu từ máy bơm bê tông được thực hiện thông qua một đường ống đặc biệt, được gọi là đường ống bê tông. Đường ống dẫn bê tông được gắn chắc chắn vào cần phân phối của máy bơm bê tông, giúp loại bỏ hoàn toàn việc thất thoát vật tư trong quá trình cung cấp đến nơi lắp đặt. Nếu bê tông được đặt trong thời điểm vào Đông, đường ống bê tông nên được cách nhiệt hoặc làm nóng bằng hơi nước.

Máy bơm bê tông tĩnh- thiết bị đặc biệt, được thiết kế chủ yếu để xây dựng các tòa nhà nhiều tầng. Đối với nguồn cung cấp hỗn hợp bê tông ở xa hơn, một mũi tên (đường ống) được lắp trên máy bơm bê tông. Các đơn vị cung cấp bê tông cố định (máy bơm bê tông) khác nhau về các đặc tính kỹ thuật sau: 15 trước 85 m³ / giờ; hỗn hợp bê tông có thể được giao đến 150 mét theo chiều dọc và tới 450 mét theo chiều ngang. Hoạt động của máy bơm bê tông tĩnh có thể được cung cấp bởi động cơ chạy bằng cả nhiên liệu diesel và điện.

Chúng được thiết kế cho các đối tượng có khối lượng công việc nhỏ và là những cỗ máy di động nhẹ trên bánh xe hoặc máng trượt.

Máy trộn di động được sử dụng cho các công trình xây dựng và sửa chữa, xây dựng với khối lượng nhỏ (với số lượng trộn ít) tại các đối tượng phân tán, chúng là phương tiện di động nhẹ trên bánh xe hoặc máng trượt; và tĩnh là một bộ phận trong dây chuyền công nghệ trạm trộn bê tông năng suất trung bình và cao của nhà máy bê tông và vữa.

Các loại văn phòng phẩm mạnh hơn, nhưng chúng không có mũi tên để cung cấp hỗn hợp bê tông.

B). Loại ổ:

■ tay quay và thanh kết nối;

■ máy bơm bê tông thủy lực;

■ máy bơm bê tông khí nén.

TRONG). Theo số lượng xi lanh:

■ xi lanh đơn;

■ hai xi lanh.

G). Đối với tính di động:

■ cố định;

■ máy bơm bê tông.

Việc sử dụng máy bơm bê tông hiệu quả nhất trong các trường hợp sau:

Tăng năng suất lao động trong xây dựng nhiều tầng

trên cơ quan quyền lực;

Việc kết hợp các địa điểm mà vì nhiều lý do, rất khó

cung cấp bê tông;

Công tác bê tông trên cao;

Có chướng ngại vật ngăn cản lối vào của xe trộn bê tông

Quy trình công nghệ hoạt động của máy bơm bê tông như sau: bê tông tự chảy qua đường ống dẫn bê tông đến nơi lắp đặt. Khoảng cách và chiều cao có thể khác nhau. Bộ điều khiển tốc độ, tùy thuộc vào đặc tính của bê tông và khoảng cách bơm được thực hiện, sẽ tự động đặt chế độ vận hành. Nhiệt độ không khí cũng được tính đến. Bê tông được trộn bằng hệ thống đảo ngược.

Những ưu điểm chính của máy bơm bê tông: sức bền và sự ổn định trong công việc. Đặc tính kỹ thuật cho phép thiết bị làm việc ở chế độ tiết kiệm. Tại vì thiết bị có thể được sử dụng quanh năm, kể cả vào mùa đông, một hệ thống sưởi ấm bằng nhiên liệu diesel được lắp đặt trên các máy bơm bê tông. Để bảo vệ động cơ khỏi quá nhiệt, một bộ làm mát bằng dầu được lắp đặt.

Bảo dưỡng máy bơm bê tông rất dễ dàng. Chỉ cần sử dụng máy bơm xả nước với súng bắn nước là đủ.

Bố trí chung của máy bơm bê tông

Máy bơm bê tông kiểu piston(có truyền động cơ). Ngành công nghiệp trong nước sản xuất máy bơm bê tông kiểu piston có công suất 10, 20 và 40 m 3 / h với dẫn động cơ khí và thủy lực.

Truyền động từ động cơ đốt trong:

Nguyên lý hoạt động của máy bơm bê tông như sau: 6 hỗn hợp bê tông được trộn liên tục bằng các cánh khuấy 5 để duy trì tính đồng nhất và ngăn ngừa sự tách lớp. Từ phễu, hỗn hợp với sự hỗ trợ của máy kích thích 7 được thực hiện với ý tưởng về một máy trộn có cánh khuấy. Đi qua van hút 8 thành một hình trụ 11 bơm.

pít tông 12 bơm chuyển động qua lại bằng cơ cấu tay quay, trục khuỷu 2 được điều khiển bởi động cơ điện chính của máy bơm bê tông. Chuyển động của piston được phối hợp chặt chẽ với vị trí của lực hút 8 và áp lực 9 van: trong chuyển động hút của piston (Hình. Nhưng) van 8 mở và van 9 đóng cửa; ở vị trí xả của piston (Hình. b) van 8 đóng và van 9 mở ra. Đồng bộ hóa các chuyển động của piston và van được thực hiện bằng cách sử dụng cơ chế điều chỉnh 1 , nhận chuyển động lắc lư từ các nắm đấm định hình trên trục khuỷu và hai thanh 3 Và 4 kết nối mỗi cánh với van. Trong quá trình chuyển động hút của piston, hỗn hợp bê tông đi vào khoang xi lanh, và trong quá trình chuyển động xả nó được đẩy vào đường ống 10 .

Hình 3. Máy bơm bê tông truyền động cơ khí:

Nhưng - lịch làm việc; b- sơ đồ động học; І - vị trí hút của piston; ІІ - vị trí xả của piston;

1 - cơ cấu rocker; 2 - trục khuỷu KShM; 3 Và 4 - lực kéo; 5 - lưỡi dao; 6 - boongke tiếp nhận; 7 - động cơ thúc đẩy; 8 - ; van hút; 9 – van xả; 10 - đường ống dẫn; 11 - xi lanh bơm; 12 - piston của bơm.

Động cơ điện :

Máy bơm bê tông được lắp trên khung hàn 15, trang bị ván trượt 16 cho khả năng di chuyển máy bơm bê tông trong khoảng cách ngắn. Phễu tiếp nhận 6 được hàn từ thép tấm và bề mặt bên trong của nó được lót bằng các tấm áo giáp có thể thay thế để bảo vệ các bức tường của boongke khỏi bị mài mòn. Một nền tảng phía trên được gắn vào boongke 20 trên đó ổ đĩa được gắn kết 3, 4 Và 5 trục trộn 7 và thiết bị điện chấn lưu được gắn vào 2 ổ đĩa chính. Từ vị trí này, dòng chảy của hỗn hợp bê tông vào boongke được giám sát. Trong phễu chuyển tiếp thấp hơn của boongke. Gần van hút, một trục được lắp đặt 8 người thúc đẩy. Trục truyền động của máy kích thích được thực hiện bằng bộ truyền động xích 21, 27 từ trục khuỷu 18 .

Bộ phận làm việc của máy bơm bê tông gồm có hộp van 12 và hình trụ 13 trong đó piston di chuyển 17 . Bề mặt bên trong của hộp van được lót ( lót -đây là một lớp hoàn thiện đặc biệt để đảm bảo rằng các bề mặt được bảo vệ khỏi các hư hỏng cơ học hoặc vật lý có thể xảy ra) với ống lót có thể thay thế bằng thép chịu mài mòn và ống trụ có ống bọc.

Hình 4. Máy bơm bê tông:

1 - động cơ điện chính; 2 - thiết bị điều khiển khởi động của truyền động chính;

3 ; 4 Và 5 - ổ trục máy trộn; 6 - boongke tiếp nhận; 7 - máy trộn; 8 - trục máy kích thích; 9 - van hút; 10 - van xả; 11 - ; 12 - hộp van; 13 - hình trụ; 14 - đầu cao su; 15 - khung hàn; 16 - trượt tuyết; 17 - pít tông; 18 - trục khuỷu; 19 - đẩy; 2 0 - nền trên; 21 Và 27 - bộ truyền xích; 22 Và 23 - nắm đấm định hình; 24 Và 25 - hậu trường; 26 - thanh kết nối.

Lớp lót xi lanh mòn tương đối nhanh

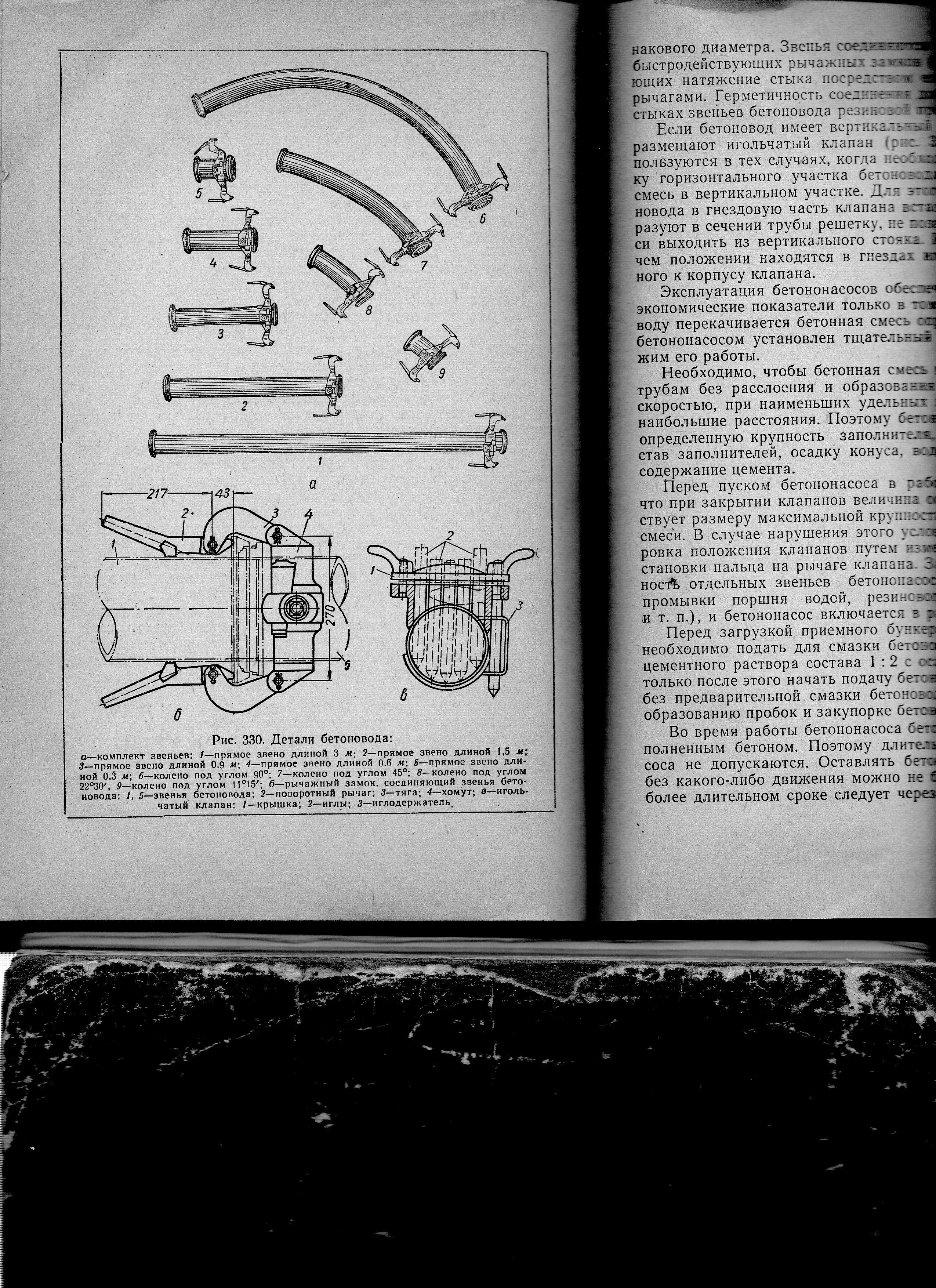

Hình 5. Chi tiết của đường ống bê tông:

Nhưng - một tập hợp các liên kết; 1 - độ dài liên kết thẳng 3 m; 2 - độ dài liên kết thẳng 1,5 m; 3 - độ dài liên kết thẳng 0,9 m; 4 - một liên kết thẳng có chiều dài 0,6 m; 5 - một liên kết thẳng có chiều dài 0,3 m; 6 - đầu gối ở một góc 90 °; 7 - đầu gối ở một góc 45 °; 8 - khuỷu tay ở góc 22 ° 30 "; 9 - khuỷu tay ở góc 11 ° 15 ";

b - khóa đòn bẩy nối các liên kết của đường ống bê tông; 1 Và 5 - các liên kết của đường ống bê tông; 2 - cần quay; 3 - lực kéo; 4 - cổ áo;

trong - van kim; 1 - Nắp; 2 - kim tiêm; 3 - Kẹp kim.

Máy thổi bê tông khí nén. Được thiết kế để di chuyển các phần bê tông trên đường ống bằng khí nén.

Hình 6. Máy bơm bê tông khí nén:

Nhưng - hình thức chung; b- sơ đồ của thiết bị; 1 - đường ống dẫn; 2 - côn dẫn hướng;

3 - ống khói; 4 - cửa chớp hình nón; 5 - bể chứa; 6 - vòi phun.

Khoảng cách giao hàng là trong 150 m.

Bơm bê tông dẫn động thủy lực. Loại bỏ phần nào những khuyết điểm của bộ truyền động cơ khí. Chúng bao gồm 2 hai xi lanh làm việc 4 được trang bị hai cổng trượt - thẳng đứng 7 và ngang 6 . Sự chuyển động của các piston của xi lanh làm việc và cửa trượt được báo cáo bởi xi lanh dẫn động bằng dầu 5 Và 3 .

Hình 7. Bơm bê tông dẫn động thủy lực:

Nhưng - hình thức chung; b - sơ đồ chuyển động của cần phụ với đường ống bê tông; trong - sơ đồ hoạt động của máy bơm bê tông; 1 - ; 2 - boongke tăng áp; 3 Và 5 - xi lanh dẫn động bằng dầu; 4 - hai xi lanh dòng chảy ;; 6 - cổng trượt ngang; 7 - cổng trượt đứng.

Nguyên lý hoạt động của một máy bơm bê tông như vậy có thể được nhìn thấy trong Hình. trong . Xi lanh làm việc bên phải hút hỗn hợp từ phễu tiếp nhận, trong khi xi lanh làm việc bên trái ép hỗn hợp vào đường ống bê tông. 1 (Chức vụ І ). Khi các piston đến vị trí cực hạn của chúng, một tín hiệu được gửi đến hệ thống điều khiển để thay đổi hướng chuyển động của các piston và cửa trượt. Trong trường hợp này, cửa chớp ngang sẽ mở đường vào của hỗn hợp từ phễu vào hình trụ bên trái và đóng dòng chảy của nó sang hình trụ bên phải. Cửa trập thẳng đứng mở đầu vào hỗn hợp đến đường ống dẫn bê tông từ hình trụ bên phải và đóng hình trụ bên trái (vị trí ІІ ). Sau đó, chu trình được lặp lại, và hỗn hợp bê tông chuyển động theo dòng liên tục qua đường ống bê tông.

Máy bơm bê tông có dẫn động thủy lực, so với dẫn động cơ khí, có ít thành phần kết cấu hơn và do đó hoạt động đáng tin cậy hơn. Các piston làm việc của chúng chuyển động với tốc độ không đổi và không tạo ra tải trọng quán tính lớn, không giống như cơ cấu tay quay. Hiệu suất của máy bơm bê tông dẫn động bằng thủy lực có thể được điều chỉnh trong một phạm vi rộng và việc tăng áp suất trên giới hạn đã đặt sẽ bị loại trừ bởi các thiết bị an toàn của hệ thống thủy lực. Phạm vi phân phối của máy bơm xăng như vậy lớn hơn so với máy bơm bê tông dẫn động bằng cơ khí.

Máy bơm bê tông với hệ thống truyền động thủy lực được hoàn thiện với một cần khớp nối từ một số liên kết 8 mang một đường ống bê tông. Cần gắn trên bàn xoay 9 được gắn trên khung của máy bơm bê tông và có thể quay quanh một trục thẳng đứng. Bằng cách thay đổi góc nghiêng giữa các liên kết bằng xi lanh thủy lực, đầu cần với liên kết cuối của đường ống bê tông được di chuyển đến vị trí mong muốn (Hình. b ). Bằng cách này, trong những điều kiện nhất định, có thể cung cấp bê tông đến nơi đặt mà không cần lắp đặt ống dẫn bê tông.

Về mặt cấu tạo, tùy theo mục đích mà máy bơm bê tông được chia thành ba loại chính :

1) - máy bơm bê tông;

2) - máy bơm bê tông rơ moóc cố định;

3) - máy bơm bê tông có máy trộn.

1) - xe bơm bê tông- thiết bị xây dựng di động được lắp đặt trên cơ sở một xe tải. Thiết bị hoạt động theo nguyên lý sau: bằng cần phân phối, hỗn hợp bê tông được đưa từ máy trộn bê tông đến nơi đặt trực tiếp. Nếu cần thiết, cần được xây dựng bằng một ống bê tông bổ sung. Loại khung gầm xe tải có thể có từ hai đến năm trục, khả năng vươn xa của cần phân phối phụ thuộc vào thiết kế của việc lắp đặt và phạm vi từ 16,1 trước 57 mét.

Hình 8. Bơm bê tông tự động.

Với yêu cầu ngày càng cao về tốc độ và chất lượng của công việc xây dựng và lắp đặt, các kỹ sư đã phát triển thiết bị xây dựng di động. Trong môi trường thiết bị bơm bê tông được thiết kế máy bơm bê tông - máy bơm bê tông được lắp đặt trên khung gầm ô tô.

Sự khác biệt chính giữa máy bơm bê tông và máy bơm bê tông tĩnh là tính di động của chúng.

Máy bơm bê tông gắn trên xe tải được thiết kế để cung cấp hỗn hợp bê tông mới chuẩn bị theo phương ngang và phương thẳng đứng bằng cần phân phối đến nơi đặt tại các công trình xây dựng. Việc sử dụng máy bơm bê tông giúp giảm đáng kể thời gian thi công các công trình và kết cấu, nâng cao chất lượng công trình, cải thiện điều kiện làm việc.

Máy bơm bê tông gắn trên xe tải, cũng như đối tác cố định của nó, có thể hoạt động trong mọi điều kiện thời tiết với công suất lên đến 150 m 3 / h ac, cung cấp bê tông đến độ cao lên đến 70 mét va trươc đây 200 bí mật theo chiều ngang.

Hình 9. Sự xuất hiện của máy bơm bê tông ô tô.

Máy bơm bê tông gắn trên xe tải được trang bị hệ thống đệm giảm thiểu rung động do thủy lực gây ra. Máy bơm bê tông ô tô hiện đại được trang bị hệ thống kiểm soát chất lượng điện tử cho bê tông được cung cấp và sự phân bố tải trọng trên cần cũng được điều chỉnh, giúp giảm biên độ dao động của kết cấu.

Một điểm cộng lớn của máy bơm bê tông gắn trên xe tải, khiến nó có thể sử dụng chuyên sâu loại thiết bị này trong việc xây dựng cơ sở Shelter trên lò phản ứng đã bị phá hủy Nhà máy điện hạt nhân Chernobyl, là tính di động của nó. Điều này giúp có thể bắt đầu đổ bê tông các bức tường của Sarcophagus từ xa (ở khoảng cách xa) và tổ chức toàn bộ quy trình công nghệ đổ bê tông trong thời gian ngắn.

Hình 10. Sơ đồ vận hành đường ống bê tông ô tô

máy bơm bê tông (cần ba phần)

Việc sử dụng máy bơm bê tông gắn trên xe tải trong vụ thanh lý vụ tai nạn Chernobyl đã giúp giảm đáng kể thời gian làm việc, giảm nhu cầu nhân công và giảm chi phí.

Nhu cầu đổ bê tông từ xa trong quá trình xây dựng Sarcophagus

Việc xây dựng Mái ấm, theo thiết kế ban đầu, nhằm mục đích cách ly hoàn toàn (chôn cất) tất cả các cơ sở thuộc tổ máy số 4 của nhà máy điện hạt nhân Chernobyl. Nhưng sau khi phân tích các điều kiện bức xạ tại nơi làm việc (bên trong khuôn viên và trên lãnh thổ của nhà máy điện hạt nhân Chernobyl), cũng như xem xét các cấu trúc xây dựng của tòa nhà, có thể đơn giản hóa thiết kế của Mái ấm.

Khi lắp dựng các bức tường của đối tượng Shelter, quy trình đổ bê tông sau đây đã được cung cấp. Armoblock đã được chuyển đến các nhà máy điện hạt nhân ở làm sẵn. Trên vị trí có điều kiện bức xạ thuận lợi nhất, chúng được lắp ráp thành một ván khuôn khối.

Khối đã lắp ráp được chuyển đến vị trí của bức tường, và sau khi lắp đặt ống dẫn bê tông và lắp đặt máy bơm bê tông, hỗn hợp bê tông đã được đổ vào đó.

Hình 11. Sơ đồ vị trí của các máy bơm bê tông tại

xây dựng một bức tường tầng của đối tượng Shelter.

Trong quá trình xây dựng một số bức tường bê tông bên ngoài của Mái ấm, các khối bọc thép đã được gắn trên các bệ đường sắt. Số lượng nền tảng được xác định bởi chiều dài của bức tường. Đối với bức tường dài nhất, nó đã 14 nền tảng, nơi làm việcđể lắp ráp các khối bọc thép đã được xác định trong khu vực ABK-1, I E. trên khoảng cách 500-600 m từ vị trí của bức tường. Đồng thời, đường ray hiện có được sử dụng để đặt các bệ và đưa ván khuôn đến vị trí của bức tường.

Khó khăn lớn nhất là việc xây dựng một bức tường tầng với chiều cao 5,75 m theo trục 43-51 dọc theo hàng YU. Sau đó, khoảng trống giữa bức tường này và khối nhà đã được đổ bê tông. B lên trên cùng của bức tường. Trên bước được hình thành, càng gần với sự sụp đổ, ván khuôn đã được lắp đặt: các khối gia cố với chiều cao 12 m, đối với bức tường thứ hai, cũng đã được đổ bê tông, do đó, bước thứ hai đã được hình thành - một bậc của bức tường tầng có tổng chiều cao 17,55 bí mật trong. Tương tự với tầng thứ nhất và thứ hai, tầng thứ ba được dựng lên (tổng chiều cao 29,75 m) và thứ tư (tổng chiều cao 41.00 m) bậc. Sơ đồ lắp dựng một bức tường xếp tầng được thể hiện trong hình. Khi dựng các bức tường bên trong khuôn viên, các khối bọc thép đã được lắp đặt tại vị trí riêng biệt. Trong một số trường hợp, ván khuôn được lắp trực tiếp tại vị trí các bức tường được dựng lên.

Việc cung cấp bê tông cho các khối bê tông cốt thép được thực hiện bằng cách sử dụng máy bơm bê tông di động và cố định, điều này có thể đưa các máy thu trộn bê tông đi xa 150-200 bí mật từ những nơi lắp đặt các khối bọc thép. Máy bơm bê tông được sử dụng bao gồm Worthington, Schwing, Putzmeister, BN-80-20.

Theo dự án ngăn chặn do VNIPIET xây dựng, trong quá trình xây dựng Mái ấm, cần phải bố trí thêm 300 000 m 3 bê tông. Đồng thời, hơn 7 nghìn tấn cấu trúc kim loại. Công việc bắt đầu vào cuối tháng 5 năm 1986 và hoàn thành vào tháng 11 năm 1986.

Thiết bị bơm bê tông.

Hình 12. Xe bơm bê tông:

1 - móc kẹp; 2 - các chỉ báo tín hiệu; 3 - hệ thống bôi trơn; 4 –

cố định vị trí cuối của thiết bị kính thiên văn ở phía trước; 5 - bộ phận điều khiển hỗ trợ bên trái; 6 - máy bơm nước, vòi xả nước; 7 8 - công tắc của tín hiệu âm thanh (klaxon); 9 - bảng điều khiển máy khuấy; 10 - bảng điều khiển của thiết bị điều khiển; 11 - bảng điều khiển máy bơm nước; 12 - Bộ điều khiển; 13 - bộ phận điều khiển bơm bê tông; 14 - bộ phận điều khiển cột buồm; 15 - thiết bị cố định của cung cấp vận tải phía sau; 16 - đơn vị kiểm soát hỗ trợ bên phải; 17 - thiết bị khóa cho vị trí cuối của thiết bị ống lồng từ phía trước.

Hình 13. Xe bơm bê tông CIFA K48XRZ

xe bơm bê tông CIFA K48 XRZđược gắn trên khung gầm 4 trục, được trang bị cần phân phối 5 phần B5RZ 48/44 với đường kính đường ống bê tông 125 mm từ RZ- chuyển động mở hình dạng, X- Các đầu ra có thể thu vào hình dạng, giúp tăng tốc quá trình lắp đặt máy bơm bê tông và đơn giản hóa việc đặt nó trong các khu vực hẹp. Sự bùng nổ được trang bị hệ thống bfc(dây buộc đường ống bê tông có thể tháo rời nhanh chóng), và kiểm soát tỷ lệ Việc mở bùng nổ cho phép người vận hành kiểm soát độc lập việc mở các phần.

Các đặc điểm chính:

Nhỏ gọn và thiết kế thoải mái, được nghĩ ra để lắp đặt trên khung gầm bốn trục.

Gập sau và gập trước có hỗ trợ mở rộng dạng ống lồng.

Khung độc lập với bảo vệ chống xoắn.

Các bộ kích hoạt hoạt động bằng thủy lực trên cả hai mặt của máy.

Sự bùng nổ mở rộng năm phần B5RZ 47/43đường kính 125 mm với hỗn hợp Z- Động học mở đầu có hình dạng và không xoắn.

Điều khiển bùng nổ theo tỷ lệ cho phép người vận hành kiểm soát độc lập việc mở phần.

Bộ điều chỉnh cung cấp bê tông.

Khả năng lắp đặt một bộ phận bơm của loạt HPG-IF với mạch thủy lực khép kín: hiệu suất tuyệt vời, áp suất cao và dòng chảy bê tông, dễ bảo trì.

Thiết bị an toàn khi mở cửa sập kiểm tra.

Dòng máy bơm " F8"hiệu suất cao: bê tông chảy liên tục, mịn kết hợp với việc dễ bảo trì.

Nền tảng đặc điểm máy bơm bê tông là sức mạnh của nó, phụ thuộc vào độ dài của mũi tên và phạm vi nguồn cấp dữ liệu. Tham số cuối cùng được chọn riêng biệt, vì ABN đôi khi được kết nối với đường cao tốc tĩnh được thiết kế để phân phối đến những khu vực mà nó không thể tự lái xe. Vì xây dựng hiện đại máy móc được sử dụng, tầm với của bùng nổ có thể đạt tới 64 mét - điều này là khá đủ để xây dựng một tòa nhà dân cư nhiều tầng. Đối với việc xây dựng các cấu trúc nguyên khối có chiều cao vượt quá con số quy định, các hệ thống tĩnh kết hợp với đường ống được sử dụng. Các đặc điểm khá đa dạng và cần phải nói đôi lời về cách lựa chọn của họ nên được thực hiện. Trước hết, ở đây có yếu tố chi phí, đây là hạn chế chính trong quá trình tìm kiếm mô hình tối ưu. Các đặc tính của máy bơm bê tông gắn trên xe tải phải được lựa chọn sao cho có các thông số đủ để vận hành trong các điều kiện cụ thể, có thể đảm bảo rằng giá thuê hoặc giá mua đi vào phạm vi xác định. Cần hiểu rằng khi sản phẩm không có đủ các thông số, thì hiệu quả hoạt động của nó trong các điều kiện nhất định công trình xây dựng giảm đi nhiều lần. Nếu điều này không được tính đến, thì sẽ có một số vấn đề đáng kể sẽ phải được xử lý ngay tại chỗ.

Khi chọn một ABN, cần chú ý chính đến các đặc điểm hoạt động của nó:

Để sử dụng máy bơm bê tông gắn trên xe tải, phải tuân thủ một số điều kiện cần thiết để đảm bảo hoạt động trơn tru của chính thiết bị và sự an toàn của những người xây dựng trên công trường. Độ dốc không được vượt quá 3%, nếu không, hoạt động có thể gây ra tai nạn. Vì lý do tương tự, không nên triển khai ABN gần mép gia cố của hố đào - khoảng cách tối thiểu là 5 mét. Giới hạn nhiệt độ Môi trường là âm 15 độ, ngoài ra, không được có đường dây điện gần đối tượng.
