Cảm Biến đo Nồng độ Khí CO2 ES-CO2-01 ( RS485 | 4-20mA | 0-10V )

Trang chủ » Bộ Cảm Biến Co2 » Cảm Biến đo Nồng độ Khí CO2 ES-CO2-01 ( RS485 | 4-20mA | 0-10V )

Có thể bạn quan tâm

Cảm biến đo nồng độ khí CO2 ES-CO2-01 sử dụng đầu dò phát hiện khí CO2 có độ nhạy cao với tín hiệu ổn định và độ chính xác cao. Có phạm vi đo rộng, Độ tuyến tính tốt, dễ sử dụng, dễ cài đặt và khoảng cách truyền xa. Thích hợp cho sử dụng trong nhà và ngoài trời.

Cam bien do nong do khi CO2 ES CO2 01 RS485 4 20mA 0 10V

  • Tích hợp nhiều loại ngõ ra RS485/4-20mA/0-5V/0-10V. Cho phép truyền với khoảng cách lên tới hơn 1000 mét, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...
  • Vỏ IP65 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
  • Thích hợp cho các ứng dụng nhà kính, nông nghiệp, trồng hoa,... giám sát theo dõi nồng độ CO2.

cam-bien-nong-do-co2

Carbon dioxide (CO2) là một hợp chất ở điều kiện bình thường ở dạng khí, trong dạng rắn nó còn được gọi là băng khô, đá khô. CO2 được ứng dụng khá rộng rãi trong: chế biến và bảo quản thực phẩm, trong luyện kim, sản xuất và xây dựng,….

Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-CO2-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-CO2-01 sử dụng Insight Sensor

Giao tiếp cảm biến với Arduino UNO R3:Link code mẫu

Cảm biến đo nồng độ khí CO2 ES-CO2-01 ( RS485 | 4-20mA | 0-10V )

Kích thước thiết bị

kich-thuoc-cam-bien

Thông số kỹ thuật

Nguồn cấp

10-30V DC

Dải đo CO2

0–5000 ppm (default)

Optional: 0–2000 ppm, 0– 10000 ppm

Độ chính xác

± (50ppm + 3%) (25 ℃)

Độ ổn định

<2%

Độ tuyến tính

<1%

Thời gian cập nhật dữ liệu

2s

Thời gian khởi động

2 phút (khả dụng)

10 phút (Độ chính xác tối đa)

Nhiệt độ hoạt động

-20 ~ + 60 ℃

Độ ẩm hoạt động

0-95% RH (không ngưng tụ)

Dòng điện trung bình

<85mA

Kích thước

110 x 85 x 44 mm

Ngõ ra

RS485 | 4 - 20 mA | 0 – 10 V

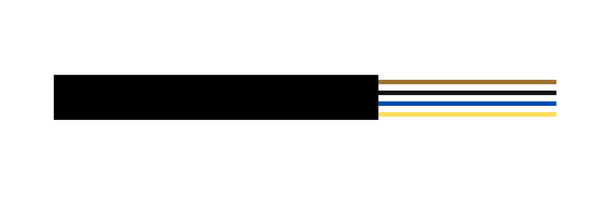

Sơ đồ kết nối dây cảm biến

Cảm biến đo nồng độ khí CO2 ES-CO2-01 (RS485 | 4-20mA | 0-10V)

Màu dâyChức năng
Nâu (Brown)VCC
Đen (Black)GND
Vàng (Yellow)RS485 A
Xanh dương (Blue)RS485 B

Giao thức truyền thông

Giao thứcBaudrateData bitsStop bitsParity
RS485 (Modbus RTU)2400bps/4800bps/9600bps có thể thay đổi, (Mặc định sẽ là 4800bps)81None

Bảng thanh ghi (Register Map)

Địa chỉ thanh ghi

Địa chỉ PLC

Mô tả

Phạm vi

Trạng thái

0000 H

40001

Giá trị CO2

0-5000

Chỉ đọc

0002 H

40003

0038 H

40057

Giá trị hiệu chuẩn (Calibration)

-2000 – 2000

Đọc và ghi

07D0 H

42001

Địa chỉ thiết bị (Slave ID Address)

1 ~ 254 (mặc định là 1)

Đọc và ghi

07D1 H

42002

Baudrate

0 là 2400

1 là 4800 (mặc định)

2 là 9600

3 là 19200

Một số ứng dụng đã triển khai khi lắp cảm biến

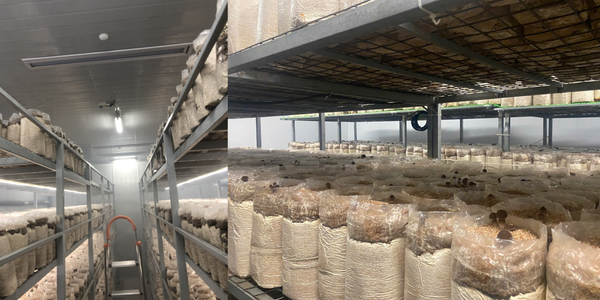

Đo nồng độ khí CO2 trong nhà nấm

Cảm biến đo nồng độ khí CO2 ES-CO2-01 (RS485 | 4-20mA | 0-10V)

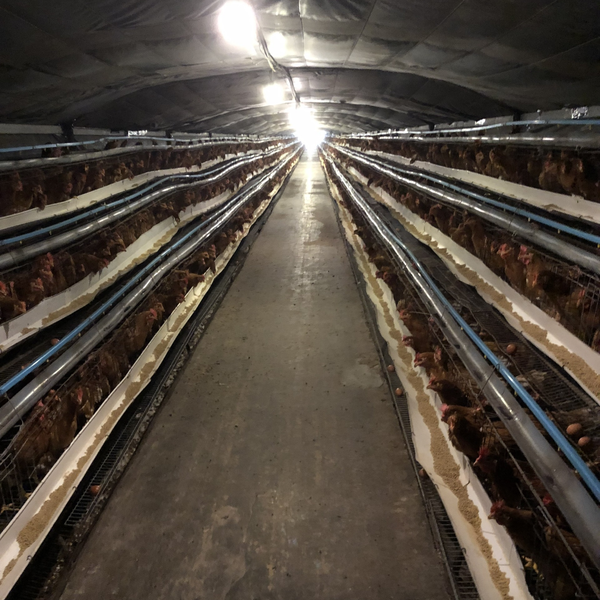

Đo nồng độ khí CO2 tại trang trại gà

Cảm biến đo nồng độ khí CO2 ES-CO2-01 (RS485 | 4-20mA | 0-10V)

Tài liệu cảm biến đo CO2 ES-CO2-01

Video hướng dẫn sử dụngVideo hướng dẫn chi tiết sử dụng cảm biến bao gồm:

  • Cách kết nối dây
  • Đọc giá trị từ cảm biến
  • Cách đổi ID, Baudrate cảm biến
