I - CHUẨN BỊ

Dụng cụ vẽ: Bộ dụng cụ vẽ kĩ thuật (thước, êke, compa,...), bút chì cứng, bút chì mềm, tẩy,... Vật liệu: Giấy vẽ khổ A4, giấy kẻ ô hoặc kẻ li Tài liệu: Sách giáo khoa

II - NỘI DUNG

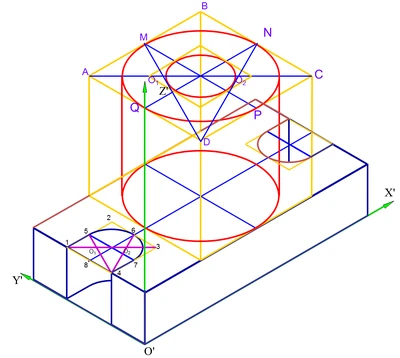

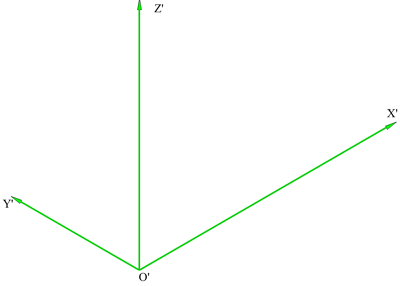

Từ 2 hình chiếu vẽ hình chiếu thứ 3 và hình chiếu trục đo của vật thể.

III - CÁC BƯỚC TIẾN HÀNH

Bước 1: Đọc bản vẽ hai hình chiếu

Congnghe11-bai7-hinh1 — Hai hình chiếu của ổ trục

Hình chiếu đứng gồm 2 phần, có kích thước khác nhau: Phần trên có chiều cao 28, đường kính 30 Phần dưới có chiều cao 12, chiều dài là 60 Ở giữa là lỗ khoét hình trụ có Φ14, cao 40 Ở đế có hai rãnh khoét

Bước 2. Vẽ hình chiếu thứ 3 bên phải hình chiếu đứng

Lần lượt vẽ từng bộ phận như cách vẽ giá chữ L ở Bài 3: Thực hành vẽ các hình chiếu của vật thể đơn giản

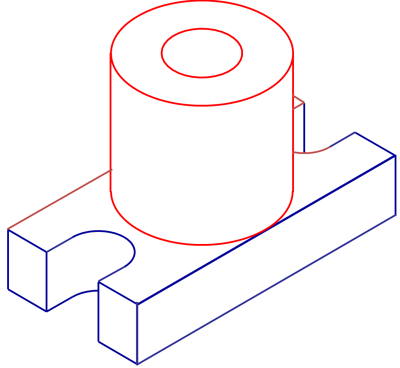

Hình dạng của ổ trụ

Vẽ hình chiếu thứ ba

Bước 3. Vẽ hình cắt

Khi vẽ hình cắt trên hình chiếu đứng, cần xác định vị trí mặt phẳng cắt. Nếu hình chiếu đứng là hình đối xứng thì vẽ hình cắt một nửa ở bên phải trục đối xứng Đối với ổ trục, hình chiếu đứng là hình đối xứng, nên chọn mặt phẳng cắt đi qua rãnh trên để quan lỗ chính giữa của ổ trục và song song với mặt phẳng hình chiếu đứng. Phần đặc của vật thể tiếp xúc với mặt phẳng cắt được kẻ gạch gạch. Hình cắt một nửa ổ trục thể hiện rõ hơn lỗ, chiều dày của ống rãnh và chiều dày của đế Congnghe11-bai7-hinh4 Congnghe11-bai7-hinh5 Hình 5. Hình cắt của ổ trục
