Hướng Dẫn Cách Đọc Đồng Hồ Đo Áp Suất Chân Không Thông Dụng

Đồng hồ đo áp suất chân không sử dụng trong đo lường và theo dõi áp suất chân không. Dưới đây là hướng dẫn cách đọc đồng hồ đo áp suất chân không để bạn thực hiện đo lường nhanh chóng và chính xác nhất.

Nội dung chính

• Cách đọc đồng hồ áp suất chân không dạng cơ
  • Các chỉ số quan trọng
  • Cách đọc đồng hồ
• Đọc đồng hồ áp suất chân không điện tử
• Một số sai lầm thường gặp khi sử dụng đồng hồ đo áp suất chân không

Cách đọc đồng hồ áp suất chân không dạng cơ

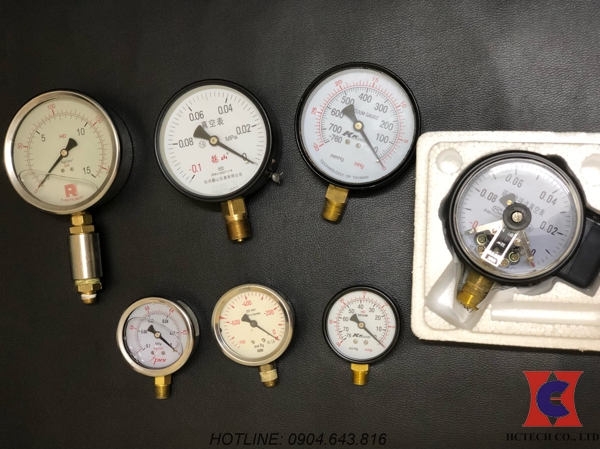

Đồng hồ đo áp suất chân không dạng cơ được sử dụng phổ biến hiện nay

Đồng hồ đo áp suất chân không dạng cơ có giá thành rẻ, dễ sử dụng. Đây là dòng đồng hồ được sử dụng thông dụng nhất hiện nay. Dù là loại đồng hồ có dầu hay không dầu, các đồng hồ dạng cơ này có chung cách đo lường và đọc chỉ số.

Các chỉ số quan trọng

Để đọc được đồng hồ dạng này, bạn cần nắm được một số thông tin ký hiệu đồng hồ đo áp suất sau:

(1)- Đơn vị đo

Là đơn vị áp suất chân không mà đồng hồ của bạn đo lường được. Thông thường, các đơn vị đo sẽ hiển thị ký hiệu trên mặt đồng hồ.

• • Một số đơn vị đo áp suất chân không thông dụng như: Pa, Bar, Torr, Kgf/cm2, inHg,…
  • Một số đồng hồ chân không sử dụng 2 đơn vị đo, với 2 ký hiệu đơn vị khác nhau về màu sắc.

Đồng hồ có 2 đơn vị đo: MPa và kg/cm2 (ký hiệu đồng hồ đo áp suất là 2 màu sắc khác nhau)

(2)- Dải đo (hay còn gọi thang đo):

Dải đo là giá trị đo lường lớn nhất của đồng hồ đo áp suất chân không. Đây có thể coi là giá trị cao nhất nhất đo được của sản phẩm.

Tương tự như các loại đồng hồ cơ thông thường, bạn có thể quan sát được thông số này trên mặt của đồng hồ. Dải đo sẽ thể hiện bằng các giá trị số ở trên mặt đồng hồ vì dụ: (0; 15kg/m2); (0; -0.1bar); (0; 600 psi);…

• • Trong dải đo sẽ được phân chi thành các vạch nhỏ, tùy thuộc vào từng loại đồng hồ mà các vạch đo này có giá trị khác nhau. Ví dụ, đồng hồ đo áp suất chân không có dải đo 0=> – 1 bar, được chia thành 50 Vạch cho thang đo -1…0 bar tương ứng 1 vạch là -0.02 bar (tương đương 20mbar).
  • Nhiều đồng hồ đo áp suất chân không có 2 thang đo (được kí hiệu bởi các màu sắc khác nhau).

Một số sản phẩm có đính kèm tài liệu hướng dẫn sử dụng đồng hồ đo áp suất trong đó sẽ giải thích chi tiết hơn về đơn vị, dải đo và cách đo. Bạn có thể tham khảo thêm để thực hiện tốt nhất.

Cách đọc đồng hồ

Cách đọc đồng hồ đo áp suất chân không này cực kỳ đơn giản: Giá trị đo sẽ là số mà kim đồng hồ chỉ trên dải đo, kết hợp với đơn vị thích hợp.

Có một áp suất hút về chân không thì kim đồng hồ sẽ xuất phát từ điểm 0 về điểm cao nhất của dải đo. Khi kim nằm ở vị trí x thì điều đó có nghĩa là áp suất x + đơn vị đo. Tương tự với các vị trí khác áp suất càng về bên trái kim đồng hồ thì áp lực hút càng lớn.

Ví dụ ở hình ảnh trên, kim đồng hồ đang chỉ vạch có giá trị thang màu đỏ là 0.9 – thang màu đen là khoảng -0.09. Do đó, khi đọc đồng hồ đo áp suất chân không này, ta có kết quả: 0.9kg/cm2 (hoặc -0.09Mpa)

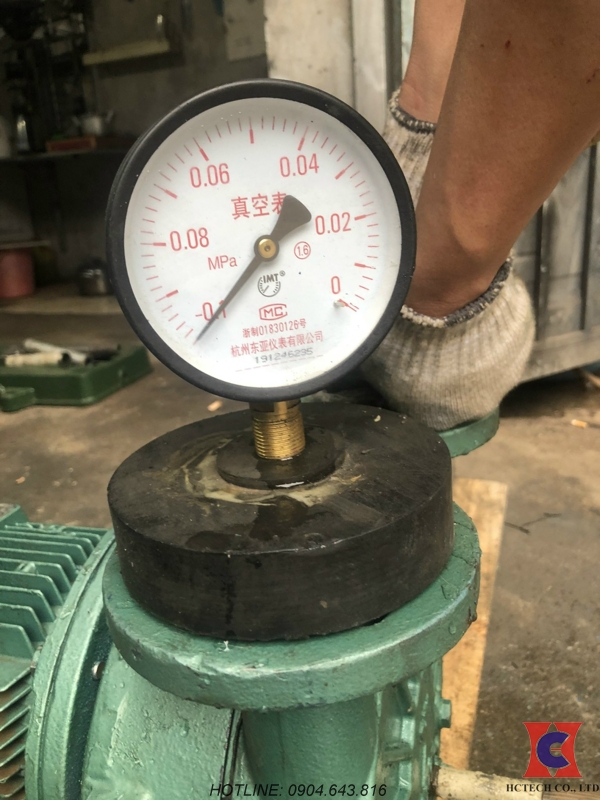

Cách đọc đồng hồ áp suất ở hình trên: Kết quả đo áp suất chân không trên hình đạt -0.1 MPa (Kim đo đang dừng tại vạch -0.1; đồng hồ có 1 đơn vị đo là MPa)

Đọc đồng hồ áp suất chân không điện tử

Đồng hồ đo áp suất chân không điện tử là loại dụng cụ đo có độ chính xác cao và dễ theo dõi. Cách đọc đồng hồ đo áp suất chân không này cũng tương đối đơn giản.

• • Đơn vị đo của đồng hồ: thường sẽ được ký hiệu trên mặt đồng hồ (hoặc ở thông số kỹ thuật của đồng hồ).
  • Mặt đồng hồ hiển thị kết quả đo bằng số – đây chính là kết quả mà bạn thu được.

Ví dụ:

Đồng hồ đo áp suất chân không điện tử dưới đây đang hiển thị số -750, đồng hồ có đơn vị đo kPa. Ta đọc kết quả đo áp suất chân không là -750 kPa

Đồng hồ cho kết quả đo là -750kPa

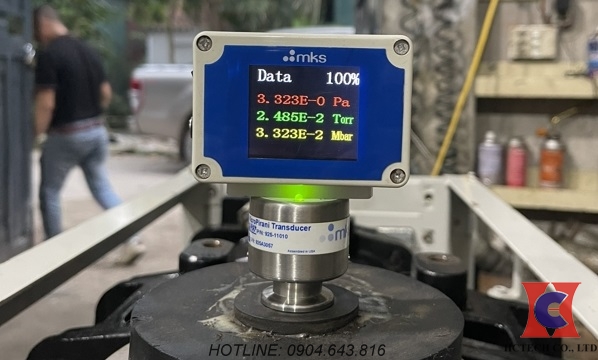

Đồng hồ đo áp suất chân không điện tử ở trên hiển thị kết quả đo với 3 đơn vị khác nhau. Chúng ta dễ dàng đọc được các kết quả đo ngay trên màn hình hiển thị: Áp suất chân không đo được là 3.323Pa (bằng 2.485×10^-2 Torr hoặc 3.323×10^-2 Mbar). Note: Ký hiệu trên đồng hồ đo áp suất E-x tương đương 10^-x

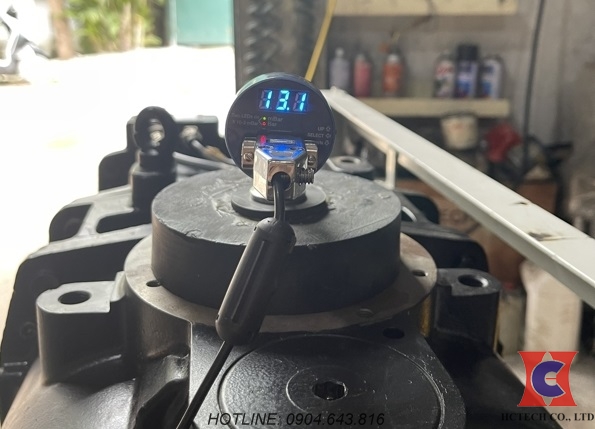

Kết quả đọc được theo hình ảnh trên là áp suất chân không đạt 13.1mBar (Đơn vị được chọn sẽ hiển thị đèn xanh). Đồng hồ có 2 đơn vị đo là Bar và mBar; bạn có thể lựa chọn đơn vị đo hoặc quy đổi theo công thức mBar = 10^-3 x Bar.

Một số sai lầm thường gặp khi sử dụng đồng hồ đo áp suất chân không

Một số sản phẩm đồng hồ đo áp suất chân không tại HCTECH

Khi sử dụng đồng hồ để đo áp suất chân không, bạn nên chú ý một số lỗi sau để có kết quả đo chính xác nhất:

(1) Kim đồng hồ bị rung

Giữ đồng hồ đo chắc chắn, không bị rung lắc. Vì để rung lắc lâu dần sẽ làm kim mau hư và kết quả đo sai lệch.

Với các hệ thống bơm chân không rung lắc nhiều, bạn có thể dùng đồng hồ chân không có dầu để khắc phục việc rung lắc kim.

(2) Kim đồng hồ bị lệch khỏi số 0

Đồng hồ chân không bị rơi hoặc quá cũ có thể khiến kim giật cứng không về số 0. Bạn nên kiểm tra trước khi đo để chỉnh sửa (thông thường đồng hồ đo áp suất đều có cách mở và chỉnh).

(2) Đồng hồ chân không không phù hợp dễ gây sai lệch kết quả

Chọn đồng hồ có dải đo không thích hợp (quá lớn hay quá nhỏ) khiến kết quả đo không chính xác.

Bởi vậy, bạn cần dựa theo các mức thông số của bơm (công suất, dải áp) để chọn đồng hồ thích hợp.

Trên đây là hướng dẫn cách đọc đồng hồ đo áp suất chân không thông dụng hiện nay. Hy vọng bạn dễ dàng hơn trong việc đo lường áp suất chân không. Bạn đọc cần tư vấn về đồng hồ áp suất chân không, vui lòng liên hệ: 0904.643.816 hoặc 0902.176.051.
