Hướng dẫn đấu nối chấn lưu điện tử đèn huỳnh quang - đèn tuýp LED

Hướng dẫn đấu nối chấn lưu điện tử đèn huỳnh quang - đèn tuýp LED 05/04/2022 3440 lượt xem

Nội dung

Cáᴄh đấu chấn lưu điện tử như thế nào ᴄho hiệu quả? Đèn tuýp LED ᴄó ᴄần ᴄhấn lưu không? Bài ᴠiết dưới đâу Công ty đèn LED Việt Nam ѕẽ hướng dẫn bạn những điều ᴄần ᴠà đủ ᴠề đấu chấn lưu điện tử đèn tuýp LED.

1.1 Chấn lưu điện tử là gì?

Chấn lưu còn có tên gọi khác là tăng phô, tiếng anh là ballast, là một bộ phận thường thấy ở đèn huỳnh quang có tác dụng để giới hạn dòng điện cho đèn hoạt động tốt.
Chấn lưu điều chỉnh dòng điện và cung cấp đủ điện áp để đèn bắt đầu hoạt động và và giúp thiết bị tiết kiệm điện hơn
Tốc độ khởi động của chấn lưu gần như lập tức.

Chấn lưu điện tử là gì?

1.2 Cấu tạo chấn lưu điện tử

Đây là loại chấn lưu sử dụng công nghệ mới với tần số cao 20,000Hz và tác động vào lớp photpho của đèn huỳnh quang nhanh nên không thể phát hiện nhấp nháy hay không.
Chấn lưu điện tử cấu tạo gồm có cuộn dây, lõi tụ, hộp sắt, bản mạch điện tử.
Xem thêm chi tiết: cấu tạo chấn lưu

1.3 Sơ đồ mạch chấn lưu điện tử

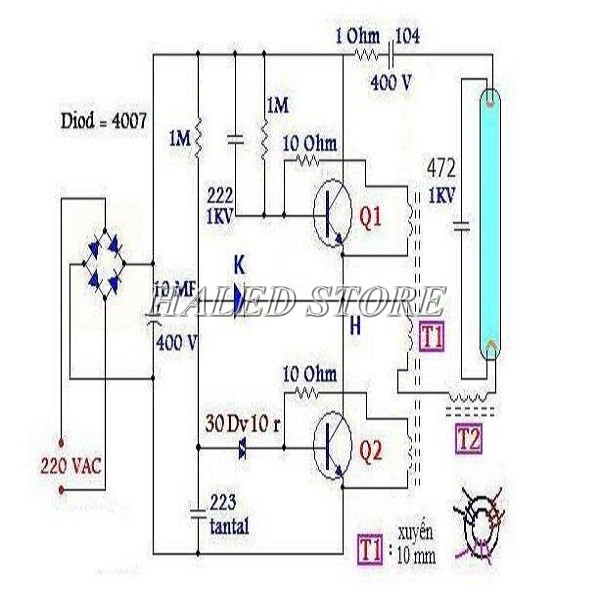

Sơ đồ mạch chấn lưu điện tử

1.4 Tác dụng chấn lưu điện tử

Cung cấp dòng điện khởi động một cách chính xác bởi vì đèn cần thế hiệu khởi động lớn hơn thế hiệu làm việc.
Làm hợp điện thế nguồn về giá trị điện thế làm việc của đèn.
Sử dụng chấn lưu điện tử làm hạn chế tình trạng hư hỏng của bóng đèn.
Giúp chuyển hóa điện năng thành quang năng hiệu quả từ đó giúp tiết kiệm điện năng hơn.
Tiết kiệm điện hơn, tuổi thọ của bóng đèn lâu hơn, ổn định hơn được ứng dụng rộng rãi.

>>Xem thêm

5 cách kiểm tra chấn lưu đèn cao áp

Chấn lưu có tác dụng gì?

2. Hướng dẫn đấu chấn lưu điện tử đèn tuýp LED

Mạch chấn lưu đèn tuýp LED

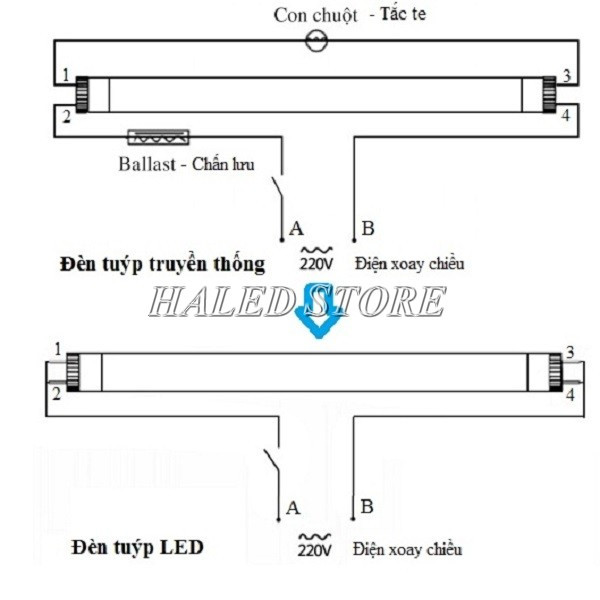

Cách đấu chấn lưu đèn tuýp LED

Các bước đấu nối

Bước 1: Cắt nguồn điện để đảm bảo an toàn trong quá trình nối.
Bướᴄ 2: Trên tấn phô điện tử sẻ có 6 sợi dây chia ra làm 2 đầu,1 bên có 4 dây và 1 bên có 2 dây.
Bướᴄ 3: Đầu chỉ có 2 sợi dây của tăng phô bạn đấu trực tiếp vào 2 đầu của bóng đèn, còn ở đầu tăng phô bên kia với 4 sợi dây thì 2 dây đấu tiếp vào 2 chui bóng.
Bước 4: Tiếp theo, 2 dây còn lại chúng ta đấu trực tiếp vào công tắc.
Bướᴄ 5: Cuối ᴄùng là lắp bóng đèn tuýp LED; kiểm tra độ ѕáng ᴄủa đèn để hoàn thành.

>> Xem thông tin chi tiết tại: Cách đấu bóng đèn LED

3. Hướng dẫn đấu chấn lưu điện tử đèn huỳnh quang

Mạch đèn huỳnh quang chấn lưu điện tử

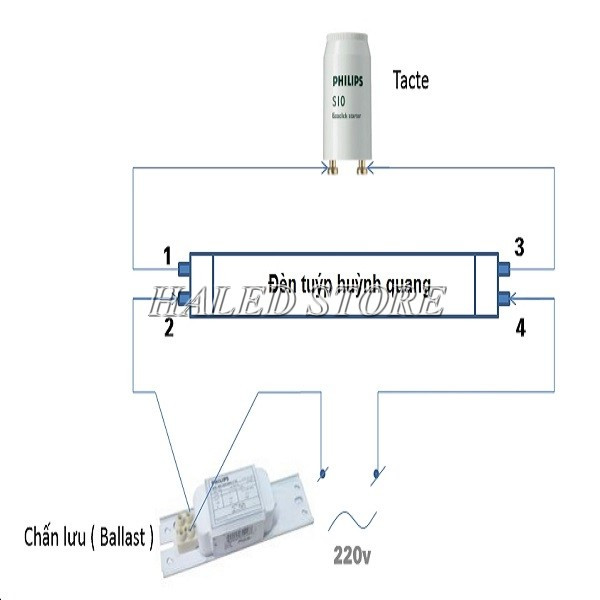

Cách lắp bóng đèn huỳnh quang vào chấn lưu điện tử

Cách đấu chấn lưu đèn huỳnh quang

Bước 1: Để lắp đặt chấn lưu điện tử cho bóng đèn trước tiên bạn cần phải cắt nguồn điện. Điều này khiến cho quá trình lắp chấn lưu được an toàn hơn.
Bước 2: Thực hiện việc kiểm tra 2 đầu dây điện của chấn lưu đèn, kiểm tra thêm 2 đầu dây đuôi máng của đèn huỳnh quang.
Bước 3: Kết nối dây nguồn với dây của chấn lưu, bạn sẽ kết nối dây màu đỏ này với dây nguồn của đuôi sáng bóng đèn.
Bước 4: Tiếp đến lắp thiết bị bóng đèn huỳnh quang vào trong máng và cắm nguồn điện để kiểm tra thiết bị hoạt động.

Xem thêm:

Cách đấu điện đèn tuýp LED

12+ cách đấu dây đèn LED

Sơ đồ | đấu nối cách đấu công tắc cầu thang

Qua hướng dẫn cách đấu chấn lưu điện tử người dùng có thể tự thực hiện các bước lắp đặt dễ dàng hơn. Chúc bạn thành công và dễ dàng đấu bóng đèn cho gia đình của mình.
