Hướng dẫn làm mạch in thủ công từ A-Z tại nhà cực đơn giản

Chào các bạn, có lẽ mạch in là việc khá quen thuộc với các bạn sinh viên ngành điện tử rồi, có nhiều bạn biết và nhiều bạn cũng chưa biết nên hôm nay tôi sẽ hướng dẫn các bạn cách làm mạch in đơn giản nhất để các bạn có thể tự làm mạch ở nhà mà không phải lo lắng gì về khó khăn nữa cả.

Hy vọng bài viết này sẽ giúp ích cho nhiều bạn sinh viên ^^

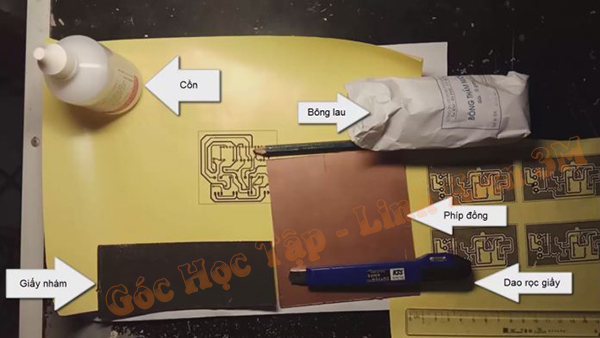

Chuẩn bị làm mạch in thủ công:

1. Mạch đã in bằng giấy in nhiệt

2. Phíp đồng

3. Giấy nhám, giấy dáp ( búi cọ nồi )

5. Bàn là

6. Bột sắt

7. Cồn rửa ( Axeton ), Dao cắt phíp đồng ( Dao dọc mạch )

8. Khoan mạch ( Khoan mạch điện tử mini )

9. Thước kẻ

Nếu không biết mua đồ dùng ở đâu, các bạn hãy click vào link trên các sản phẩm chuẩn bị bên trên có gắn sẵn link rồi nhé ^^

CÁC BƯỚC HƯỚNG DẪN LÀM MẠCH IN ĐƠN GIẢN CHO NGƯỜI MỚI BẮT ĐẦU

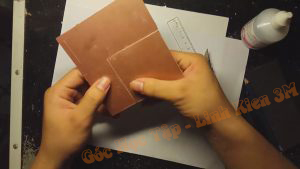

Bước 1. Đo kích thước và cắt phíp đồng vừa với kích thước mạch in của các bạn đã vẽ để làm mạch in.

Bước 2. Sau khi cắt phíp đồng dùng giấy nhám chà sạch phíp đồng

Bước 3. Lau sạch phíp đồng bằng cồn sau khi đã chà sạch

Bước 5. Cố định mạch in trên mặt phíp đồng đã đánh sạch

Bước 6. Là mạch in. ( Chú ý là đều tay và đều các góc cạnh để mực in bám đều trên mặt phíp đồng)

Bước 7. Sau khi là xong ngâm mạch in vào trong nước rồi bóc từ từ ra

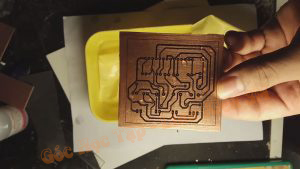

Ta được mạch in

Bước 8. Đun nước nóng cho vào bột sắt rồi bỏ mạch vào lắc

– Cho bột sắt và nước nóng vào

– Bỏ mạch vào ngâm và lắc đến khi mạch bị ăn hết đồng

-Ta được mạch

Bước 9. Dùng búi cọ nồi chà sạch đường mực đang còn trên mặt phíp đồng

Bước 11 Sau khi cọ sạch ta khoan mạch dùng mũi khoan thích hợp để khoan mạch.

Mũi khoan cho linh kiện thông dụng từ 0,5-0,7mm, Mũi khoan cho cầu diode 1mm, tương tự ta chọn mũi khoan thích hợp để khoan

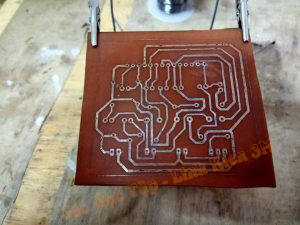

Bước 12. Sau khi khoan xong ta đã có mạch hoàn chỉnh

Bước 13. Lắp linh kiện và hàn mạch thôi

Trên đây chúng tôi đã chia sẻ cách làm mạch in đơn giản cho các bạn rồi, nếu thấy hay hãy SHARE cho mọi người cùng nhau học tập nhé. CHÚC CÁC BẠN THÀNH CÔNG!!!
