Hệ thống đèn cảnh báo bảng đồng hồ taplo trên xe ô tô

• Để tăng khả năng sửa chữa bảo dưỡng và đơn giản hoá hệ thống dây dẫn, ở trong bảng táp lô có đặt một máy tính nhỏ. • Máy tính có chương trình cảnh báo bằng còi trong trường hợp chìa khoá ở vị trí “Lock” hoăc “Acc”với bất kỳ cửa nào mở mà công tắc đèn pha hoặc lăng téc được bật lên.

Các chức năng của bảng đồng hồ taplo

• Đồng hồ báo tốc độ xe, tốc độ động cơ, nhiệt độ nước, mức nhiên liệu đều hoạt động theo nguyên lý cảm ứng điện từ với dây cuốn theo dạng “+” để tăng độ ổn đình và tính chính xác. • Số Km xe đã đi được, và số Km trong một hành trình được hiển thị trên màn hình thủy tinh thể • Cho những đời xe không trang bị đồng hồ tốc độ động cơ, thay thế vào đó là một sơ đồ chỉ cho biết vị trí đổ xăng vào thùng nhiên liệu.

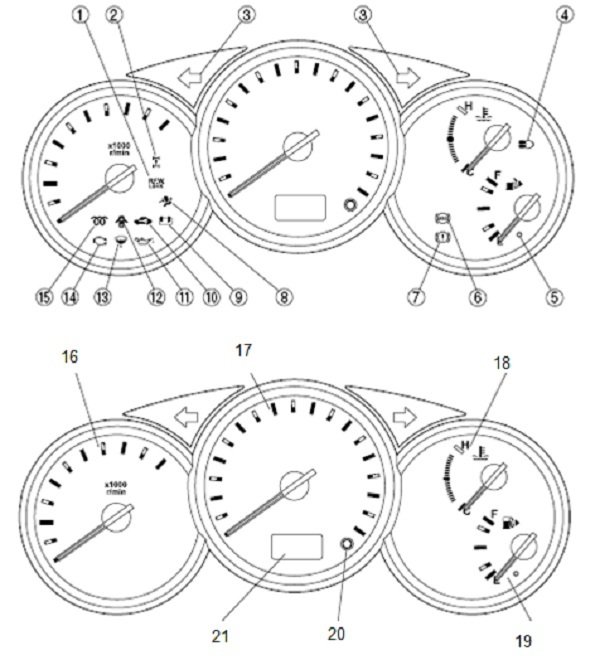

Các ký hiệu trên bảng đồng hồ taplo xe ô tô

1 Đèn cảnh báo hai cầu chủ động 2 Đèn cảnh báo khoá moay ơ trước 3 Đèn báo xi nhan 4 Đèn báo khi sử dụng đèn pha 5 Đèn báo nhiên liệu 6 Đèn cảnh bỏo ABS 7 Đèn bỏo phanh tay 8 Đèn cảnh báo túi khí 9 Đèn cảnh báo hệ thống nạp 10 Đèn cảnh báo h/ thống chống trộm 11 Đèn cảnh báo áp suất dầu (nhớt) máy

12 Đèn bỏo cửa 13 Đèn cảnh báo nhiên liệu có nước 14 Đèn MIL 15 Đèn cảnh báo hệ thống sấy (xụng) 16 Đồng hồ báo tốc độ động cơ 17 Đồng hồ báo tốc độ xe ô tô 18 Đồng hồ báo nhiệt độ nước 19 Đồng hồ báo mức nhiên liệu 20 Núm đ/c chức năng ở màn hình 21 Số Km đã đi / Km cho một chuyến

Bảng thông số kỹ thuật cụm đồng hồ taplo trên xe ô tô

Hạng mục		Thông số kỹ thuật
Đồng hồ báo tốc độ xe	Loại METER	Cuộn dây kiểu chữ thập “ +”
	Thang đo Km/ giờ	0 – 180
	Thang đo Km/ giờ và MPH	0 – 110 and 0 – 180
	Nguồn tín hiệu vào	Cảm biến tốc độ tốc xe
	Tín hiệu vào	8 xung một vòng quay của bánh răng công tơ met
	Tín hiệu ra	4 xung một vòng quay của bánh răng công tơ mét
	Điện áp (V)	DC 12
Đồng hồ báo tốc độ động cơ	Loại METER	Cuộn dây kiểu chữ thập “ +”
	Thang đo RPM	0 – 6000 (WL ; WL Turbo)
	Vùng đỏ RPM	5000 – 6000 (WL ; WL Tủbo)
	Nguồn tín hiệu vào	PCM (G6; WL ; WL Turbo)
	Tín hiệu vào	48 xung tương ứng với 2 vòng quay của động cơ
	Điện áp (V)	DC 12
Đồng hồ báo nhiên liệu	Loại METER	Cuộn dây kiểu chữ thập “ +” (reset – to – zero)
	Điện áp (V)	DC 12
Đồng hồ báo to nước	Loại METER	Dây kiểu chữ thập “ + ”
	Điện áp (V)	DC 12
Số Km xe đã đi được	Hiển thị	Màn hình thủy tinh thể
	Tín hiệu số	6 số
	Đặc tính	1Km cộng thêm 5096 xung
	Điện áp (V)	DC 12
Số Km trong một chuyến đi	Hiển thị	Màn hình thủy tinh thể
	Tín hiệu số	4 số
	Xóa một chuyến đi	Phương pháp xung
	Đặc tính	1Km cộng thêm 5096 xung
	Điện áp (V)	DC 12
Còi cảnh báo	Độ vang (dB)	52 – 62
	Tần số (KHz)	22 – 30
	Điện áp (V)	DC 12

Cấu tạo quận dây trần đồng hồ taplo

Cuộn dây ở đồng hồ báo tốc độ xe, đồng hồ báo tốc độ động cơ, đồng hồ báo mức nhiên liệu và đồng hồ báo nhiệt độ nước đều được cuốn theo kiểu hình chữ thập.

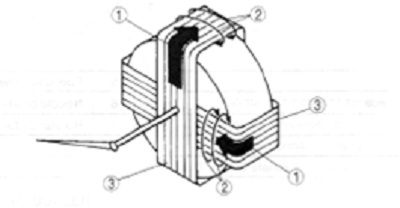

Hình mô tả tổng quát quận dây trần đồng hồ taplo

1 Dòng điện

2 Từ trường

3 Cuộn dây
