Hướng dẫn tạo thư viện 3D trên altium Đăng bởi 3M GROUP vào lúc 31/07/2017

Bài viết sẽ giới thiệu các tạo thư viện theo chuẩn IPC có hỗ trợ trên altium

Ưu điểm : Tạo thư viện altium 3D nhanh , tiện không cần đến file .step Tạo thư viện theo chuẩn IPC . Từ bản 16 trở đi 3D của thư viện thư viện sẽ đẹp hơn

Nhược điểm : Hạn chế về linh kiện có thể tạo

Tiến hành tạo thư viện 3D

Đầu tiên các bạn vào thư viện PCB của riêng mình (hoặc tạo thư viện mới )

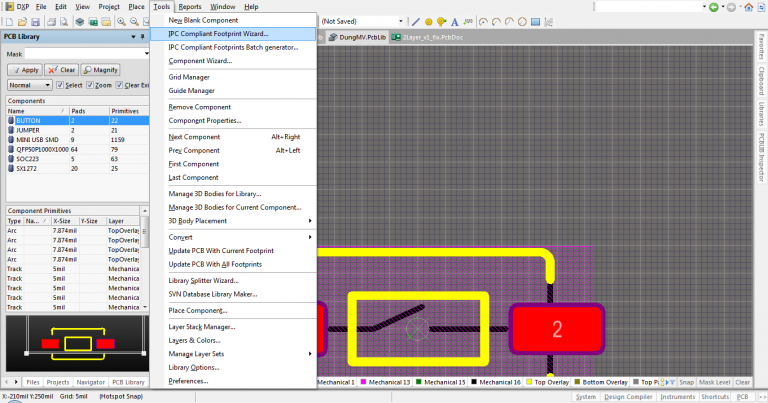

Tiếp theo vào Tool →IPC Compliant Footprint Wizard

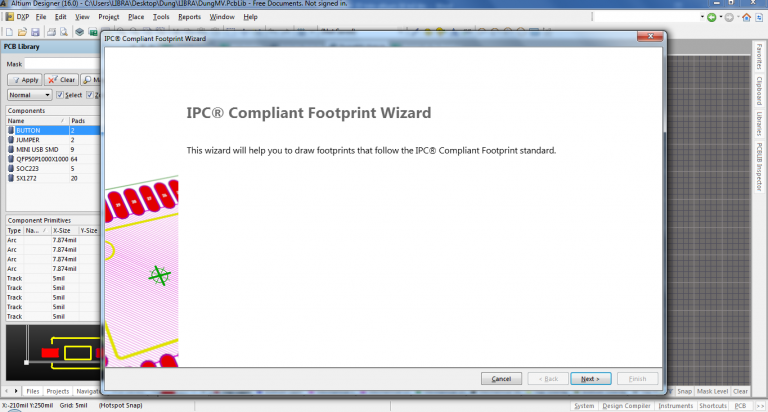

Kết quả thu được

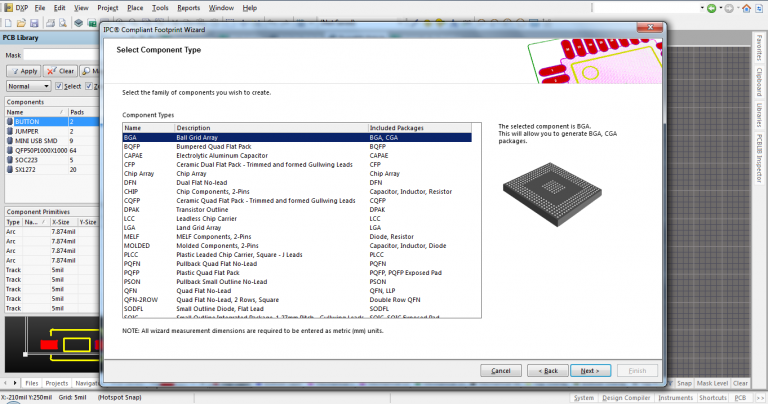

Ấn Next thu được kết quả :

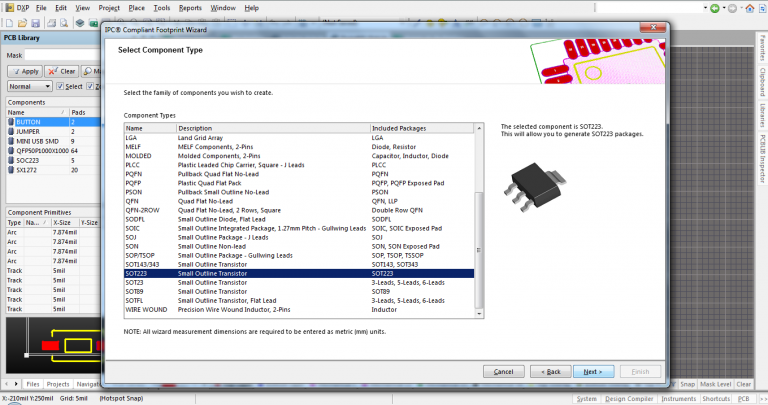

Tiếp theo ta chọn kiểu chân cho phù hợp với linh kiện cần tạo .

Ví dụ : Mình tạo thư viện cho AMS1117 có kiểu chân là SOT223

Nhấn Next tiếp nha :

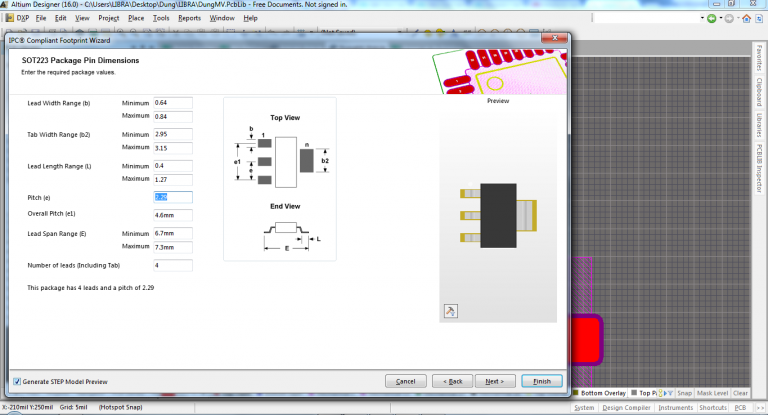

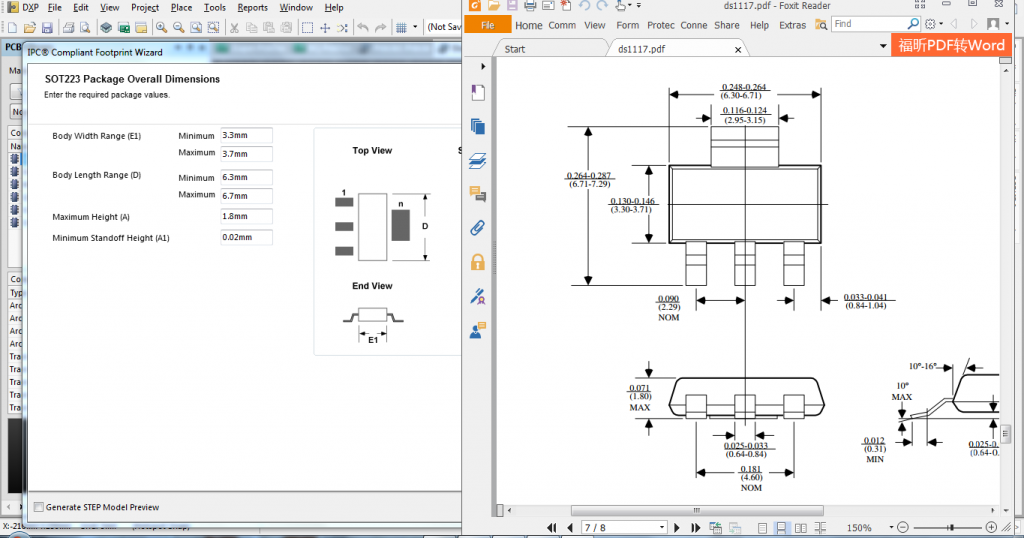

Khi cửa sổ hiện ra , ta dung datasheet của linh kiện để nhập dữ liệu cho cửa số (nhập cẩn thận không nhầm nhé ).

Ấn next tiếp nhé :

Nhập xong hết dữ liệu vào nhớ tick vào ô gerenate STEP nhé

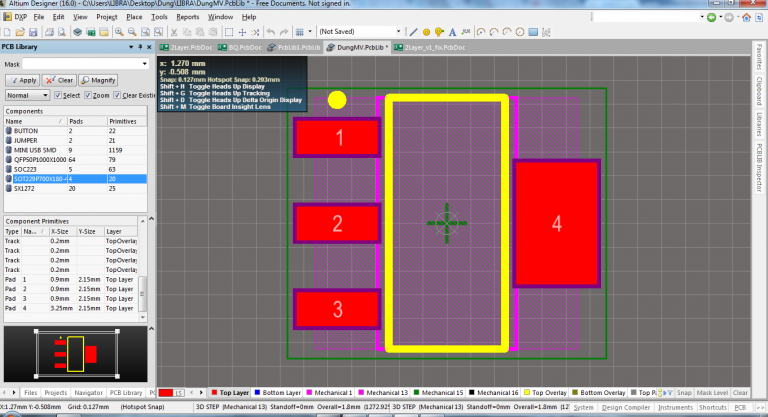

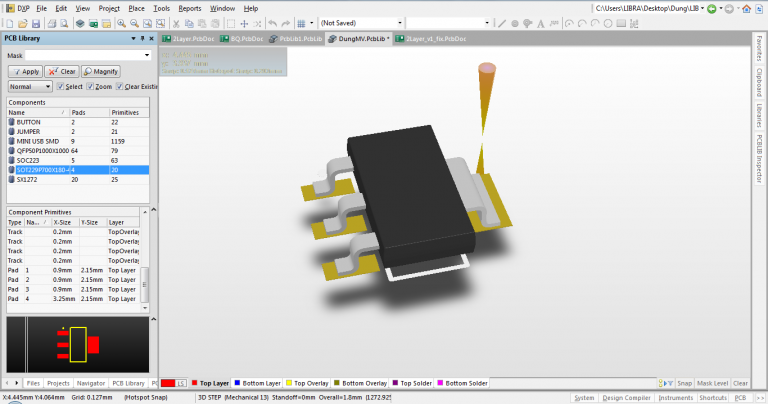

Xong chúng ta finish để xem thành quả của mình :

Như vậy chúng ta đã có 1 thư viện cho AMS1117 nhanh và rất dễ dàng để tạo .

Làm tương tự với các linh kiện khác nhé , nếu có gì thắc mắc mọi người có thể comment ở phía dưới để được giải đáp
