I. TRẮC NGHIỆM Câu 1. Công tắc hai cực được mắc vào mạch điện như sau: A. Mắc nối tiếp với cầu chì. B. Mắc nối tiếp với đèn, không qua cầu chì. C. Mắc song song với cầu chì. D. Mắc nối tiếp sau cầu chì. Câu 2. Khi đưa điện vào cầu chì,ta phải nối vào A. Dây trung hòa (dây nguội) B. Dây pha (dây nóng) C. Cả dây nóng và dây nguội D. Một dây khác Câu 3. Công tắc 3 cực có A. 1 vít vặn dây dẫn B. 2 vít vặn dây dẫn C. 3 vít vặn dây dẫn D. 4 vít vặn dây dẫn Câu 4 Có một mạch điện gồm 1 đèn muốn đóng, ngắt mạch ở 2 nơi ta phải dùng A. hai công tắc 3 cực. B. hai công tắc 2 cực. C. một công tắc 3 cực, 1 công tắc 2 cực. D. một công tắc 3 cực Câu 5. Khi kiểm tra để đảm bảo an toàn điện cho mạng điện trong nhà cần kiểm tra A. các đồ dùng điện B. các thiết bị điện C. dây dẫn điện D. các phần tử của mạch điện Câu 6. Trong lắp đặt mạng điện kiểu nổi dùng ống cách điện, khi nối 2 ống luồn dây vuông góc với nhau ta thường dùng: A.. Kẹp đỡ ống. B. Ống nối nối tiếp. D. Ống nối chữ T. C. Ống nối chữ L Câu 7 Lắp đặt mạch điện hai công tắc hai cực điều khiển hai đèn cần có các thiết bị: A . Một cầu chì, hai công tắc hai cực, hai bóng đèn , một ổ cắm B . Hai cầu chì, hai công tắc hai cực, hai bóng đèn C . Ba cầu chì, hai công tắc hai cực, hai bóng đèn D . Bốn cầu chì, hai công tắc hai cực, hai bóng đèn Câu 8 Để kiểm tra rò điện của các dụng cụ điện bằng kim loại ta dùng dụng cụ nào sau đây : A. Bút thử điện B. Kìm C. Tua vít D. Tất cả đều đúng II. TƯ LUẬN Câu 1:Phân biệt sự khác nhau giữa sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện. Câu 2:Nêu và phân tích các bước của quy trình thực hành lắp đặt mạch điện. Câu 3. Vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện hai công tắc ba cực điều khiển một đèn , có thêm một ổ cắm AI GIỎI CÔNG NGHỆ GIÚP MK VS,CẦN GẤP

Hỏi chi tiết
Báo vi phạm

Hãy luôn nhớ cảm ơn và vote 5* nếu câu trả lời hữu ích nhé!

TRẢ LỜI

lengoclinhthcsgpc rất mong câu trả lời từ bạn. Viết trả lời

TRẢ LỜI

khanhsostb
Chưa có nhóm

Trả lời
59
Điểm
1912
Cảm ơn
40

khanhsostb

19/06/2020

Đây là câu trả lời đã được xác thực

Câu trả lời được xác thực chứa thông tin chính xác và đáng tin cậy, được xác nhận hoặc trả lời bởi các chuyên gia, giáo viên hàng đầu của chúng tôi.

Đáp án

I. Trắc nhiệm Câu 1:D. Mắc nối tiếp sau cầu chì.

Câu 2: B. Dây pha (dây nóng)Câu 3:C. 3 vít vặn dây dẫnCâu 4 C. một công tắc 3 cực, 1 công tắc 2 cựcCâu 5 D. các phần tử của mạch điệnCâu 6 C. Ống nối chữ LCâu 7 B. Hai cầu chì, hai công tắc hai cực, hai bóng đèn Câu 8 A. Bút thử điệnII. tự luậnCâu 1:

- Sơ đồ nguyên lí là sơ đồ chỉ nói lên mối liên hệ điện mà không thể hiện vị trí sản xuất hay cách lắp ráp các phần tử của mạng điện

- Sơ đồ lắp đặt biểu thị vị trí lắp đặt, cách lắp ráp giữa các phần tử của mạng điện và cần dùng để dự trù vật liệu, lắp đặt sửa chữa mạch điên

- Sơ đồ nguyên lí là cơ sở vẽ ra sơ đồ lắp đặt .Câu 2 : Phân tích các bước của quy trình thực hành lắp đặt mạch điện.

+ Bước 1: Vạch dấu

- Vạch dấu vị trí các thiết bị điện và đèn;

- Vạch dấu đường đi dây của mạch điện

+ Bước 2: Khoan lỗ bảng điện

- Khoan lỗ bắt vít

- Khoan lỗ luồn dây.

+ Bước 3: Lắp đặt thiết bị điện của bảng điện

- Xác định các cực của công tắc

- Nối dây các thiết bị đóng cắt, bảo vệ trên bảng điện;

- Lắp đặt các thiết bị điện vào bảng điện.

+ Bước 4: Nối dây mạch điện

- Lắp đặt dây dẫn từ bảng điện ra đèn;

- Nối dây và đui đèn

+ Bước 5: Kiểm tra

- Kiểm tra sản phẩm đạt các tiêu chuẩn;

- Nối mạch điện vào nguồn điện và cho vận hành thử

Câu 3:

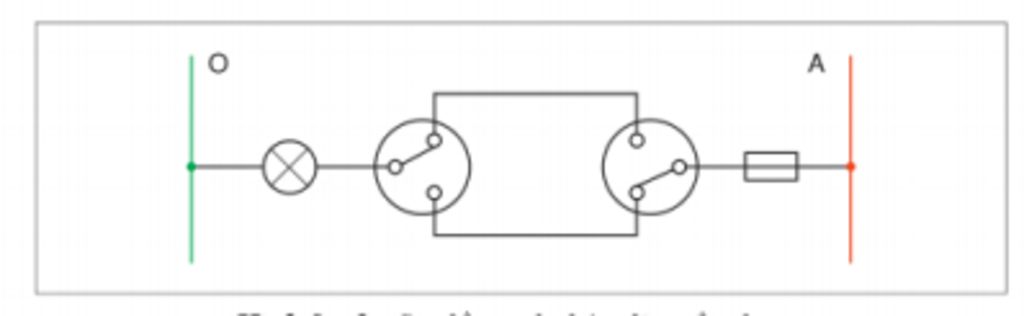

+ Sơ đồ nguyên lý

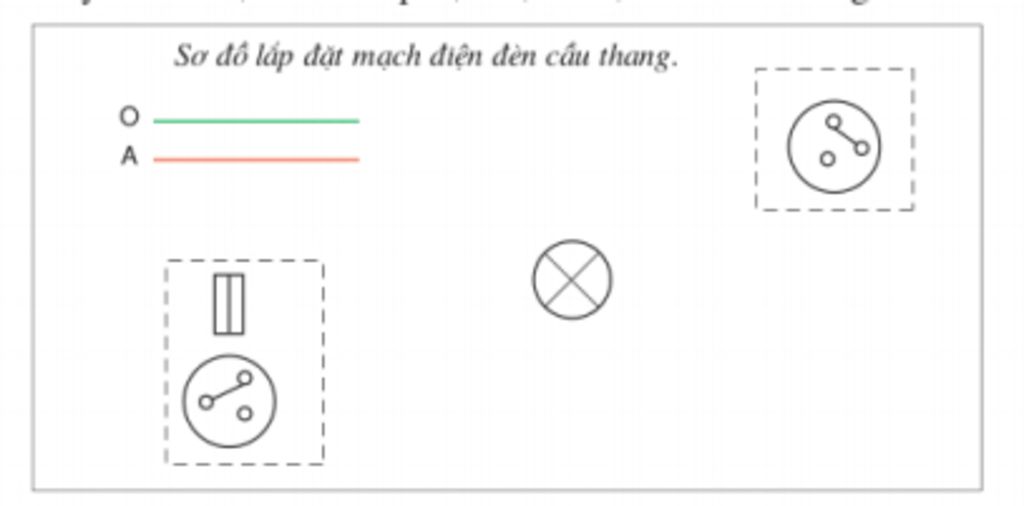

+ Sơ đồ lắp đặt
