Linh Kiện Triac MAC97A6 Chân Cắm TO92 (SL: 5 Chiếc)

Mô tả sản phẩm

• Triac MAC97A6 là linh kiện bán dẫn công suất nhỏ, dùng để đóng cắt tải AC hai chiều (50/60Hz).

• Dạng chân cắm TO-92, dễ hàn trên PCB, phù hợp mạch điều khiển đèn, quạt, tải nhỏ.

• Cổng điều khiển nhạy (sensitive gate), có thể kích trực tiếp từ vi điều khiển, optotriac, mạch logic qua điện trở phù hợp.

Ứng dụng

• Mạch dimmer đèn, điều chỉnh độ sáng.

• Điều khiển quạt, motor nhỏ, tải gia dụng công suất thấp.

• Mạch relay bán dẫn (SSR) công suất nhỏ.

• Mạch tắt/mở thiết bị AC qua vi điều khiển, Arduino, ESP… (thông qua optotriac cách ly).

Sơ đồ chân

Dáng TO-92, nhìn mặt phẳng, chân hướng xuống:

• Chân 1: MT1 (Main Terminal 1)

• Chân 2: G (Gate – cổng điều khiển)

• Chân 3: MT2 (Main Terminal 2)

Thông số kĩ thuật

• Điện áp chịu ngược (V_DRM / V_RRM): 600V

• Dòng tải liên tục (I_T(RMS)): khoảng 0,6A

• Dòng xung cực đại: vài ampe (tùy điều kiện)

• Kiểu: Triac sensitive gate

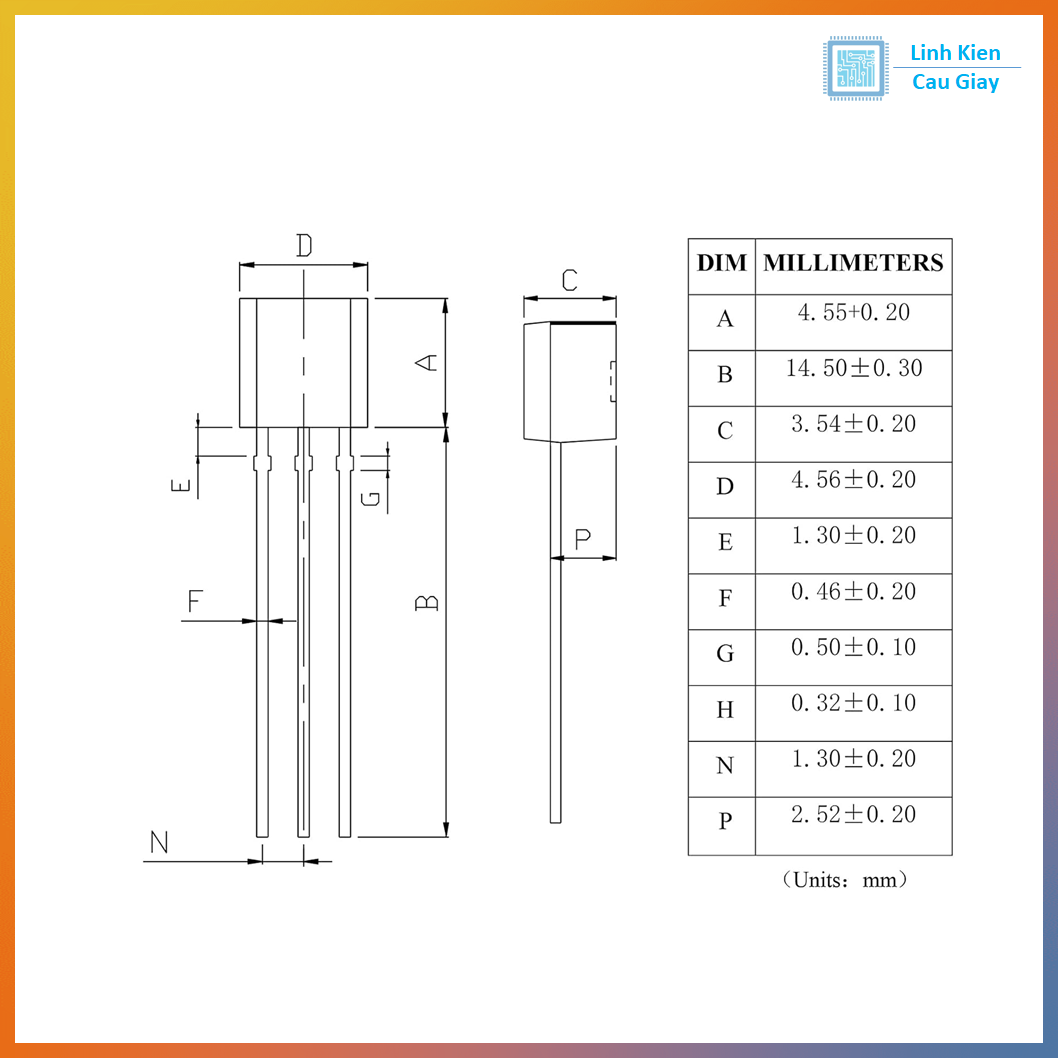

• Vỏ: TO-92 chân cắm (THT)

Hướng dẫn sử dụng

• Dùng với tải AC nhỏ (đèn, quạt mini…) và luôn tuân thủ cách ly an toàn điện lưới.

• Thường kết hợp optotriac (MOC3021, MOC3063…) để cách ly vi điều khiển khỏi 220VAC.

• Cổng G: kích bằng xung dòng nhỏ qua điện trở, tuyệt đối không nối trực tiếp chân MCU với 220VAC.

• Bố trí khoảng cách cách điện đủ lớn trên PCB, ưu tiên phủ keo/bọc cách điện phần mạch mang điện lưới.

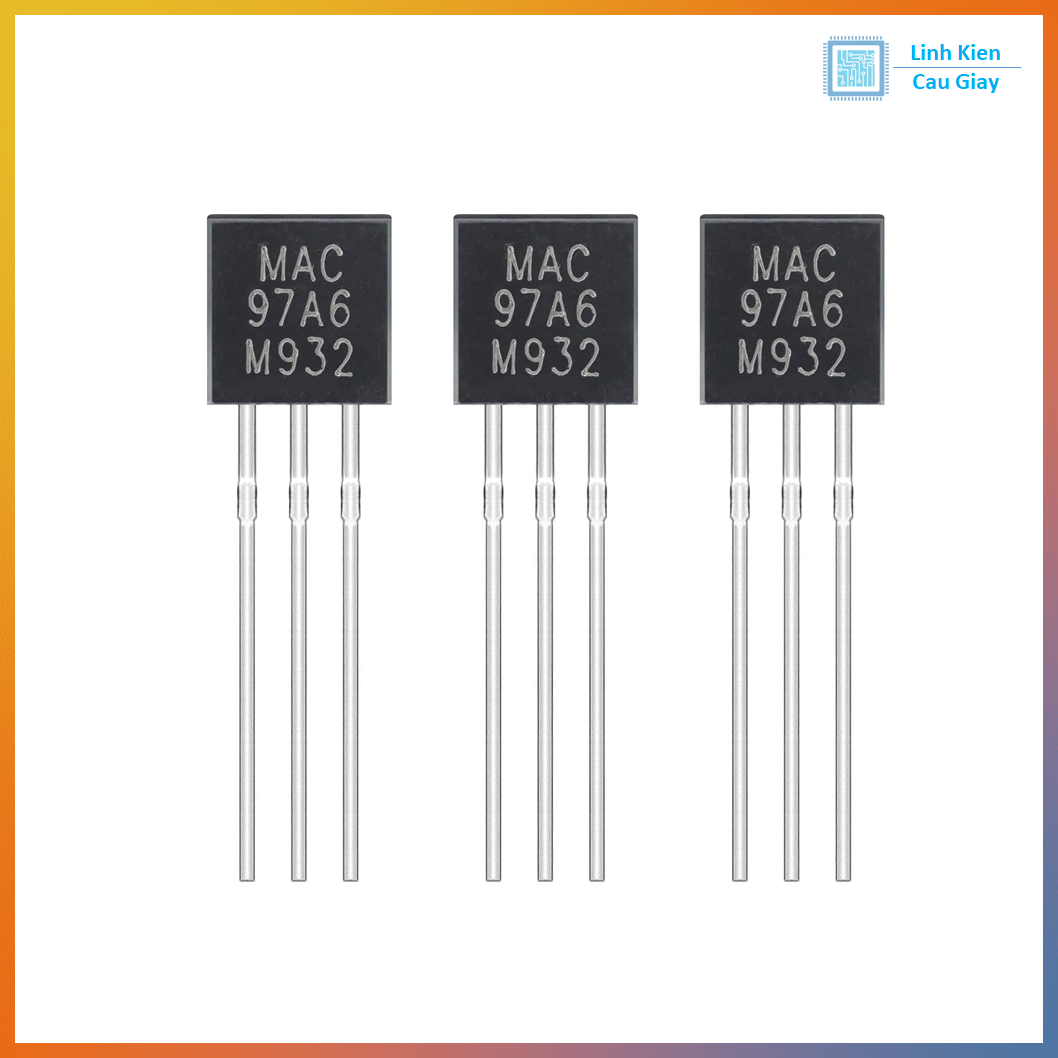

Hình ảnh

Bảo hành

Linh kiện mới 100%, test kỹ nếu khách yêu cầu

Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…)

Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách

Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng
