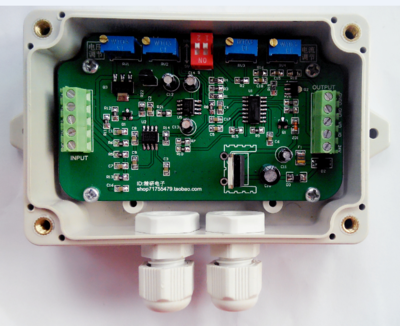

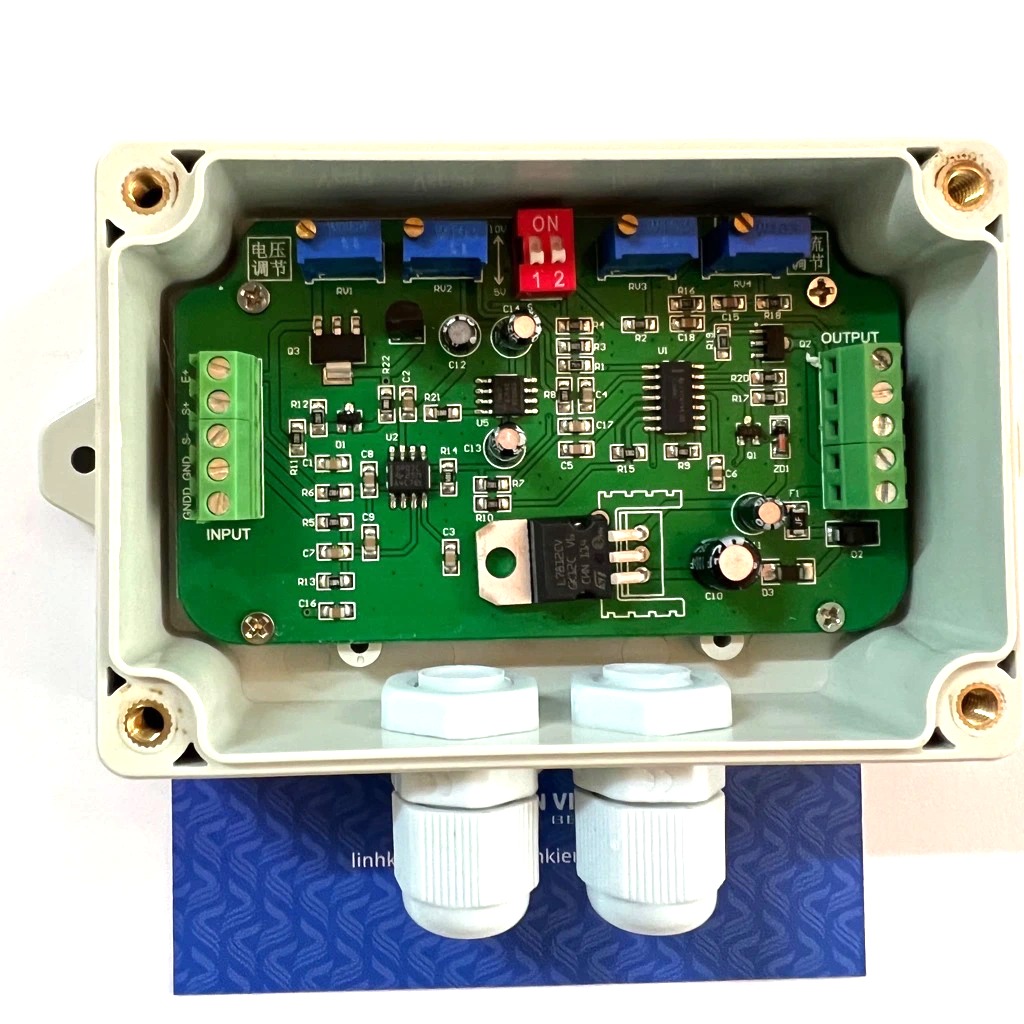

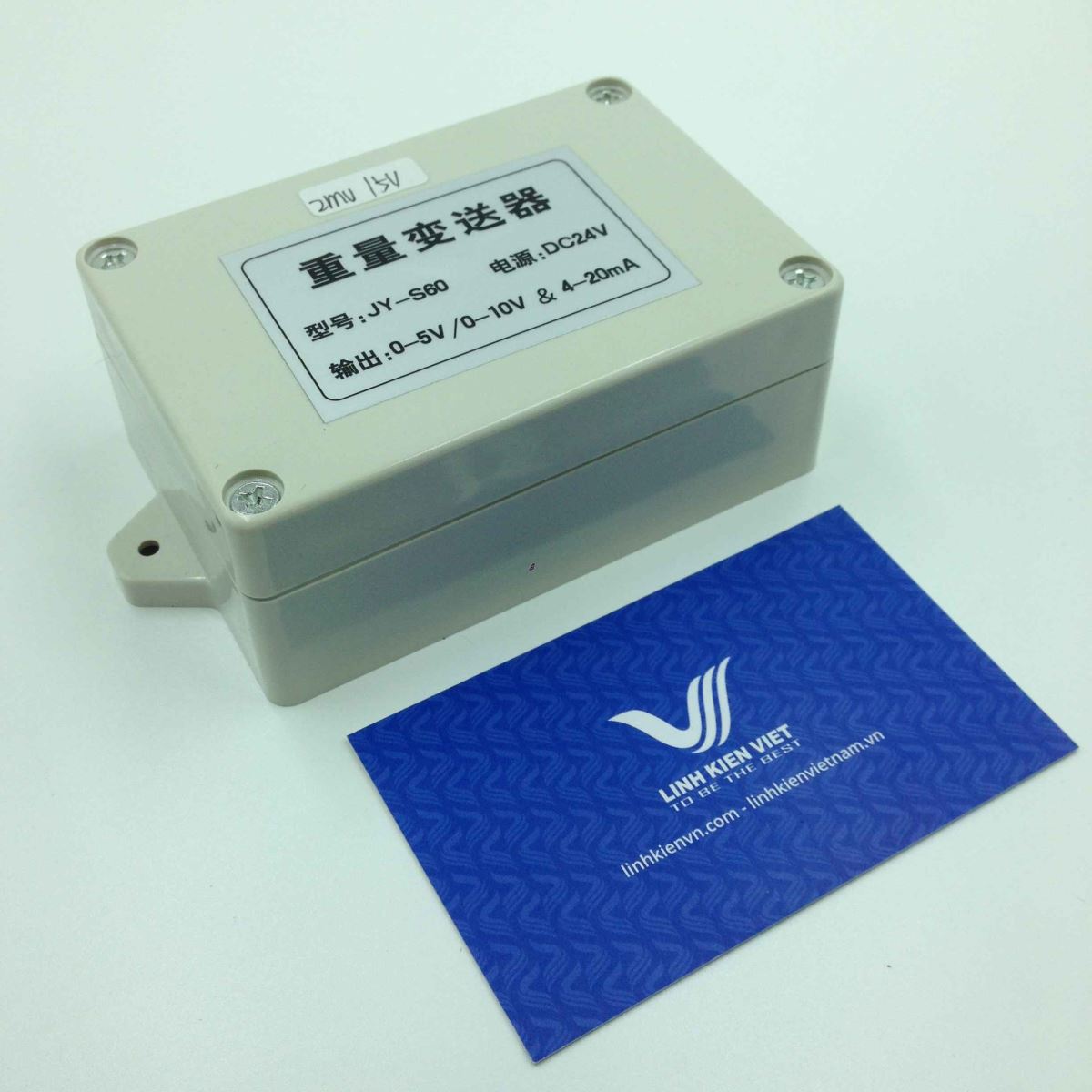

Mạch Khuếch đại Loadcell JY-S60/E10 đầu Ra 0-5V 0-10V 4-20mA

Có thể bạn quan tâm

Mạch khuếch đại loadcell JY-S60 đầu ra 0-5V 0-10V 4-20mA / khuyếch đại loadcell

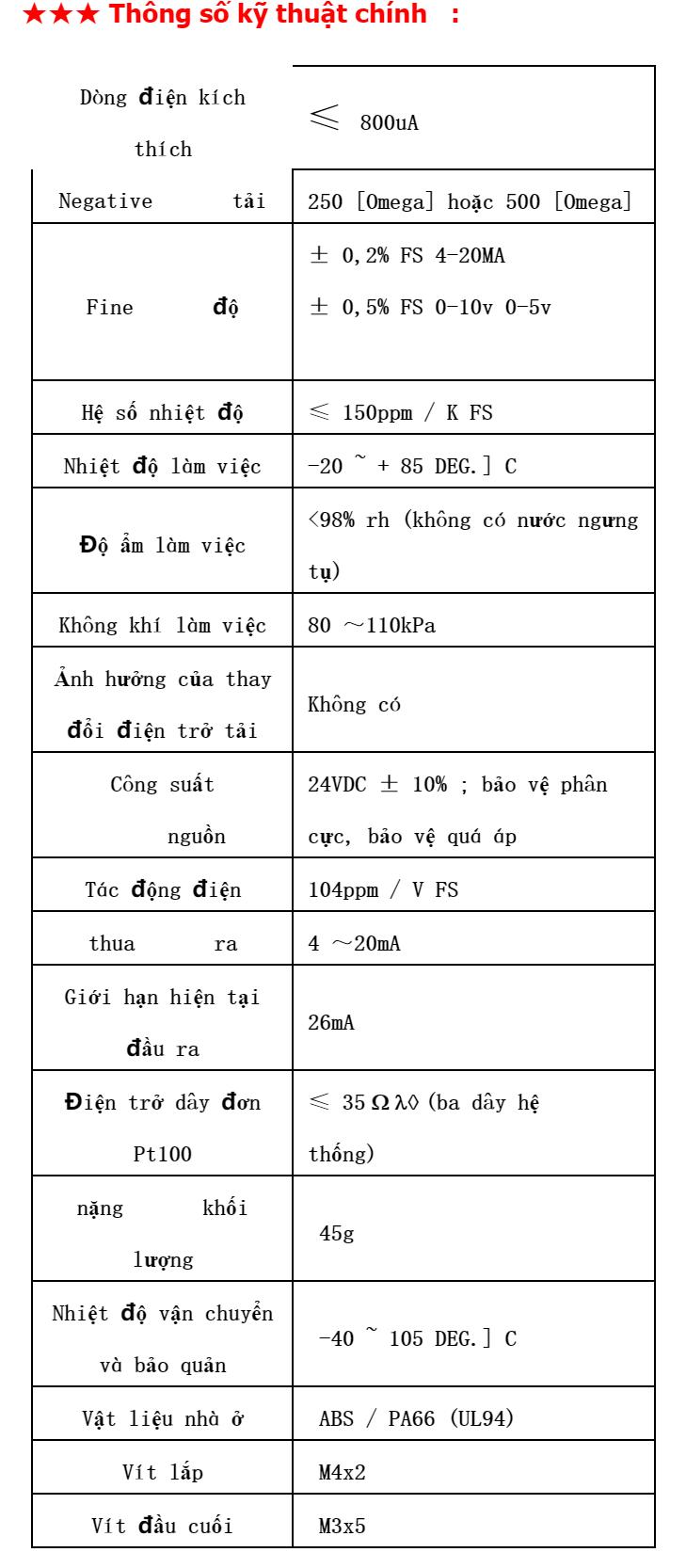

- Điện áp hoạt động: 12-24V

- Điện áp kích loadcell: 10V

Tín hiệu đầu ra: 0-10V Phạm vi nhiệt độ hoạt động: -20 - 80 Độ ẩm hoạt động: 10% RH-90 % RH (không ngưng tụ) Độ chính xác: tốt hơn 0.2% f.s Độ chính xác tốt hơn 0.05% f.s DIP chuyển đổi Không Có. 1 là thích hợp cho off, vo đầu ra 0-5V, khi không. 1 to The ON, vo đầu ra 0-10V, khi Dip chuyển no. 1 và Không Có. 2 chiếc được thích hợp để giảm giá. 1. Zero điều chỉnh 1: Điều chỉnh điện áp, đầu tiên hệ thống được dỡ xuống, điện áp quy định bằng không chiết áp (vzero) để điều chỉnh điểm Zero. Được đo bằng một thiết bị đầu cuối đầu ra điện áp vạn năng vo, để chỉ báo gần bằng không. 2: điều chỉnh dòng điện, đầu tiên hệ thống được dỡ tải, chiết áp điều chỉnh bằng không hiện tại (izero), với một khối vạn năng đo đầu ra dòng điện của IO hiện tại, cố gắng để gần 4mA. Lại-Kiểm tra Hệ thống được dỡ tải, đầu ra đo bằng không; tải một giá trị Trọng lượng nhất định, điện áp đầu ra đo được dự kiến sẽ phóng đại. Nếu bạn không khớp, hãy điều chỉnh lại. Nội dung đóng gói: 1x0-10V cảm biến cảm biến tải trọng Lưu ý: Chụp sáng và hiển thị khác nhau có thể khiến màu sắc của sản phẩm trong ảnh hơi khác so với thực tế. Sai số đo cho phép là +/- 1-3cm.

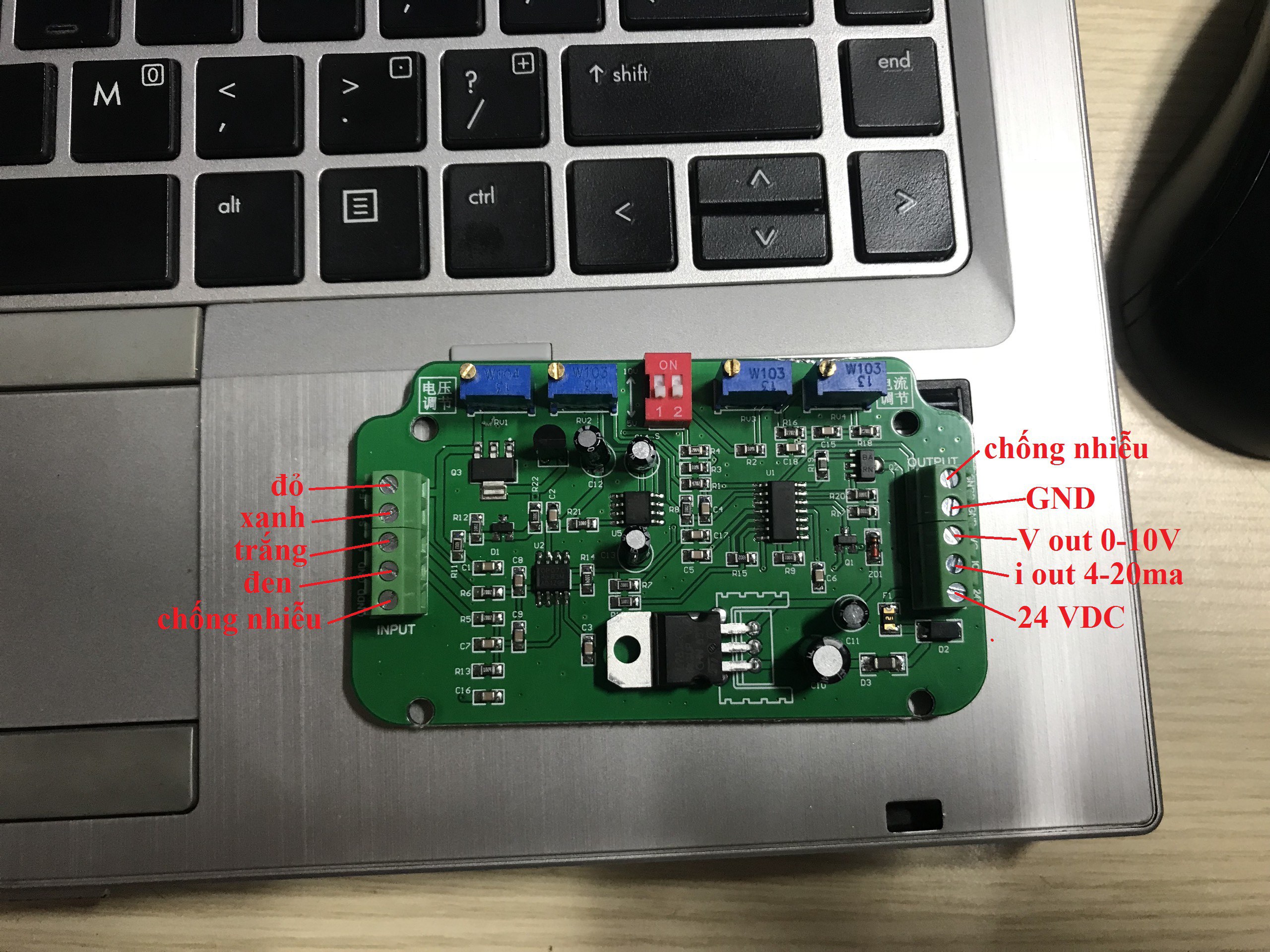

VO đầu ra:0-5V & 0-10V
Điện áp nguồn cấp: 24 VDC
E10

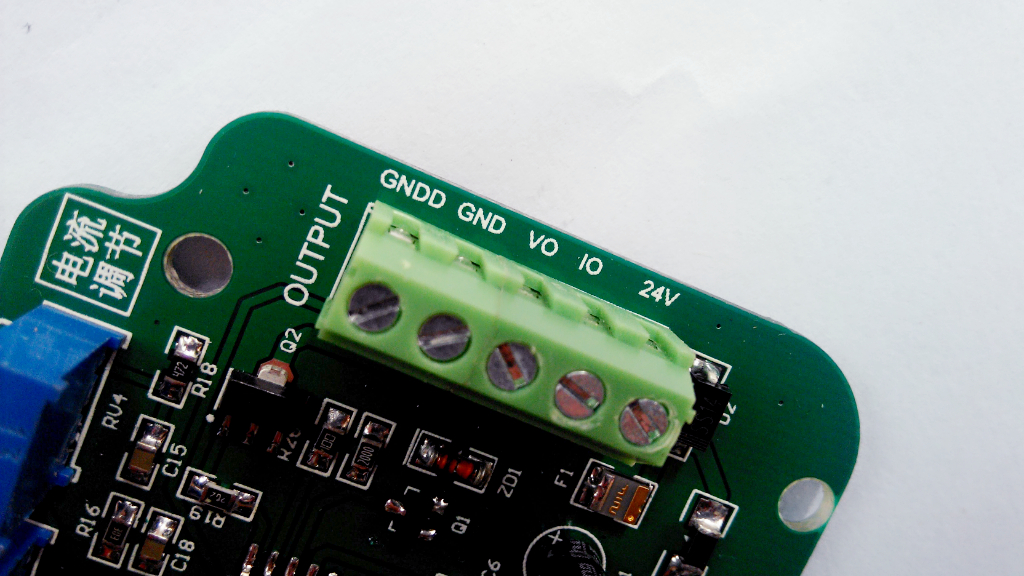

Chân GNDD: chống nhiễu có thể lắp hoặc không.
IO đầu ra:4-20mA .
Độ nhạy: 2mV/V
Izero : điều khiển dòng ra về gần 4mA
Vzero: điều chỉnh áp ra về 0V
Vspan: điều chỉnh độ khuyếch đại áp
Ispan: điều chỉnh độ khuyếch đại dòng. Chú ý sao cho tải trọng tối đa tương ứng với mức 20mA
