Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M. Hôm nay chúng tôi sẽ chia sẻ các bạn cách làm 1 chiếc nguồn đa năng siêu đơn giản sử dụng IC LM317.
Mạch nguồn này khá hay nó có thể cho ra nhiều dải điện áp nào ở đầu ra bằng cách điều chỉnh biến trở. Giải điện áp mà IC này có thể hoạt động là lớn hơn 3V đến 40V MAX. Điện áp đầu ra có thể điều chỉnh được từ 1.25V đến 37V, dòng 1.5A MAX. Như vậy IC này có thể ứng dụng để tạo ra rất nhiều mức áp khác nhau VD: 1.5V, 2.56V, 3.3V, 5V, 5.6V(sạc điện thoại từ acquy 12V xe máy, ô tô), 9V, 12V …–>… 37V
Lưu ý: Tổng chi phí các bạn bạn mạch này chỉ khoảng 10K thôi nhé
Bây giờ chúng ta cùng chuẩn bị các dụng cụ và linh kiện để làm mạch nhé:
I Chuẩn bị:
- Linh kiện cần thiết:
02 KF 301-2P |
01 Tụ hóa 470uF-50V |
03 Diode 1N4007 |
01 Tụ hóa 100uF-50v |
01 Trở 220 ôm |
01 Triết áp đơn 5K |
01 IC LM 317 |
- Các dụng cụ cần thiết:
- Đầu tiên để làm mạch in các bạn cần chuẩn bị dụng cụ làm mạch in: Bột sắt hoặc Muối ăn mòn, Giấy in mạch, Phíp đồng, Bút tô mạch và Bàn là rồi đến bộ khoan mạch là cuối cùng nhé. (Đến mua linh kiện trực tiếp ở cửa hàng các bạn sẽ được IN MẠCH MIỄN PHÍ và NẠP CODE FREE nhé)
- Sau khi làm xong mạch in các bạn sẽ bắt đầu hàn mạch nhé và dụng cụ hàn mạch gồm: Máy hàn và thiếc hàn. ( Loại máy hàn giá tốt khuyên dùng cho các bạn sinh viên - Giá hợp túi tiền nhé: No.907 60W )
II Sơ đồ nguyên lí và mạch in:
Link Download: Tại Đây
----- Sơ đồ nguyên lí:

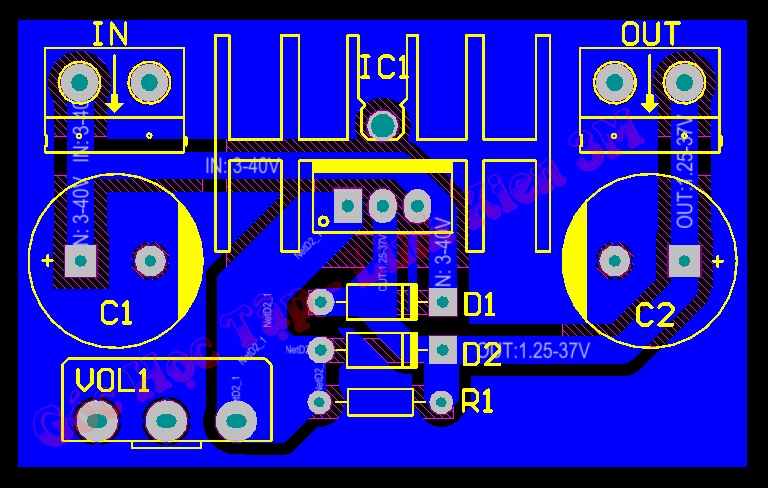

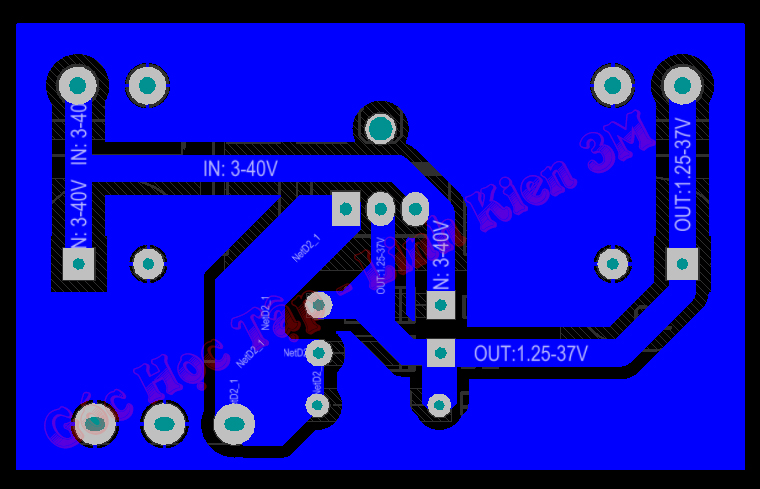

-----Hình ảnh mạch in trên Alitium:

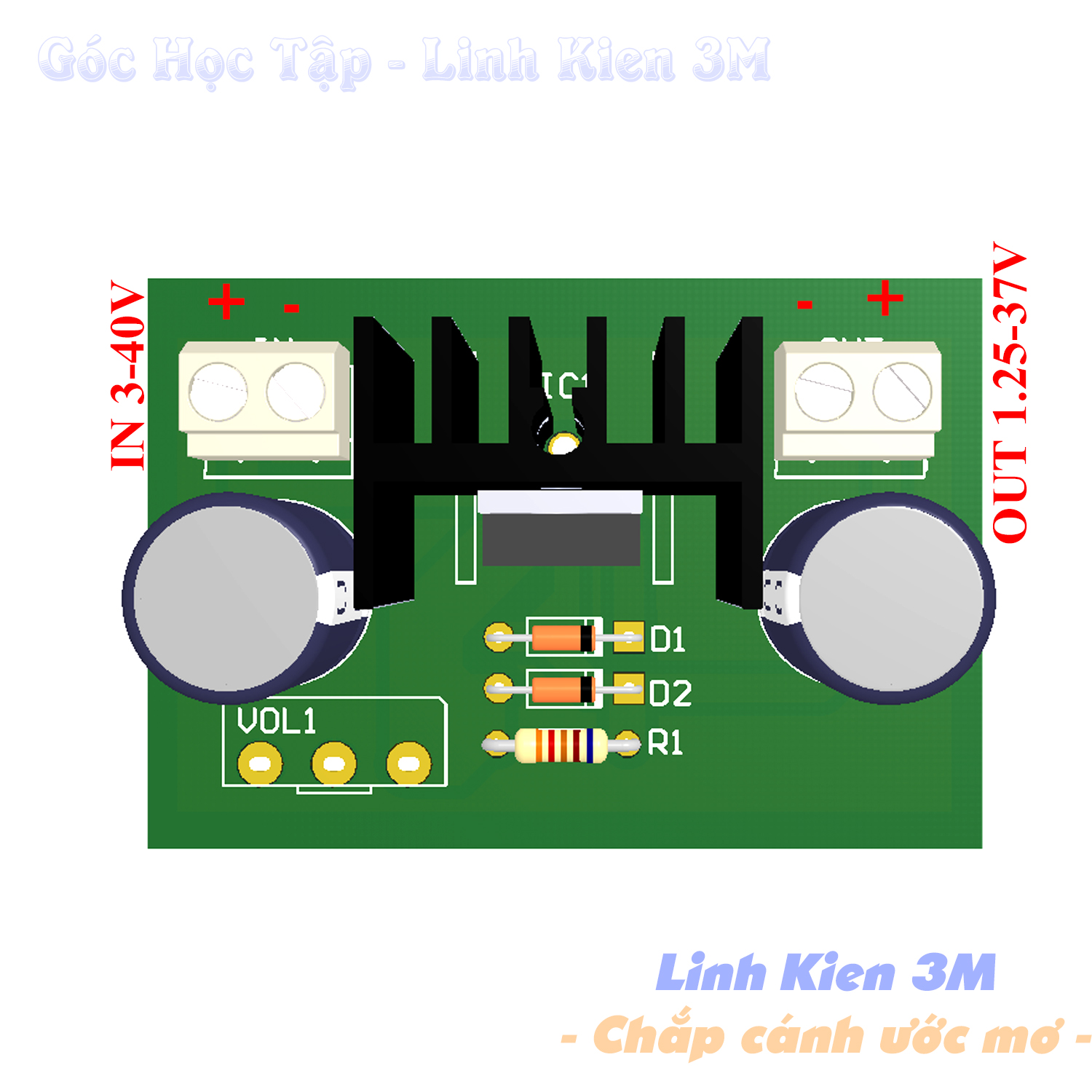

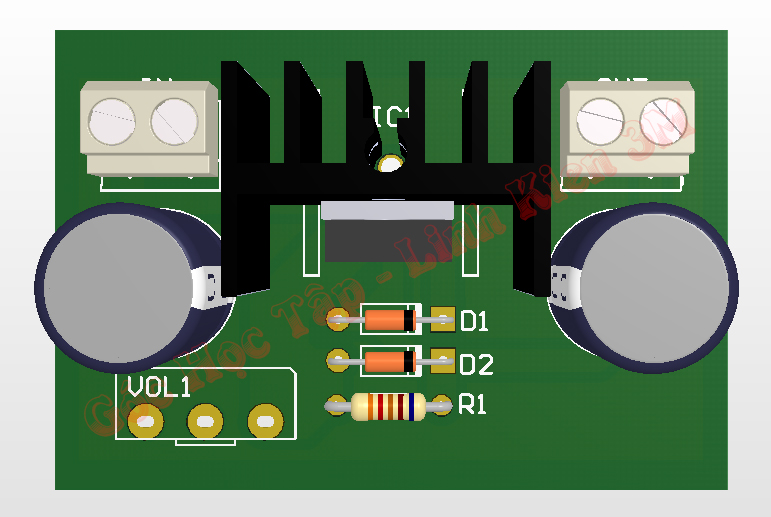

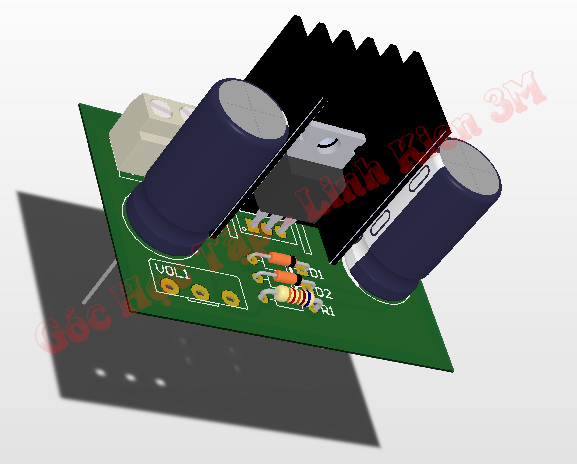

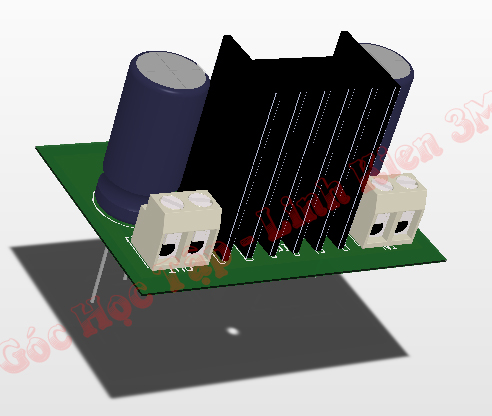

----- Sơ đồ 3D lắp ráp linh kiện:
Sau khi hàn xong hết linh kiện, các bạn kết nối nguồn và sử dụng theo sơ đồ này nhé
Link Download: Tại Đây
Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242
Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
