MCB Là Gì? MCCB Là Gì? Sự Khác Biệt Giữa MCB Và MCCB

Trong thế giới điện, không có chỗ cho sự thỏa hiệp. Một sai sót nhỏ trong việc lựa chọn thiết bị bảo vệ có thể dẫn đến những hậu quả khôn lường. Nền tảng của một hệ thống an toàn điện tuyệt đối, dù là trong một căn hộ cao cấp hay một nhà máy sản xuất hiện đại, luôn được xây dựng từ việc am hiểu và lựa chọn chính xác trái tim của nó: chiếc Aptomat MCB.

Mục lục nội dung

Toggle

• MCB là gì?
• Cấu tạo & Nguyên lý hoạt động của MCB
  • Sơ đồ cấu tạo chi tiết của một chiếc MCB
  • Video mô phỏng cách MCB ngắt điện khi có sự cố
  • Cách một chiếc MCB qua các thông số kỹ thuật
• Phân loại MCB: Chọn đúng số cực (Pole) cho từng nhu cầu
  • MCB 1P (1 cực)
  • MCB 2P (2 cực)
  • MCB 3P (3 cực)
  • MCB 4P (4 cực)
• So sánh nhanh: MCB khác gì với MCCB và RCBO?
• Hướng dẫn chọn MCB đúng chuẩn kỹ thuật & an toàn nhất
  • Nguyên tắc khi tính toán Ampe cho MCB
  • Bảng tra cứu chọn MCB cho từng thiết bị trong nhà
  • Top 5 thương hiệu MCB đáng tin cậy nhất trên thị trường
• Các sự cố thường gặp với MCB và cách xử lý an toàn
  • Tại sao Aptomat hay nhảy? Tìm đúng nguyên nhân
  • Cảnh báo bắt buộc: KHÔNG tự ý sửa chữa nếu bạn không phải thợ điện
• Câu hỏi thường gặp (FAQ) về MCB
  • MCB có chống giật không?
  • Nên chọn MCB Curve B hay C cho căn hộ chung cư?
  • Tuổi thọ của MCB là bao lâu? Khi nào cần thay thế?

MCB là gì?

MCB (Miniature Circuit Breaker) là một loại cầu dao tự động hay aptomat dạng tép. Đây là một khí cụ điện thiết yếu được thiết kế để tự động ngắt dòng điện khi phát hiện sự cố, bảo vệ toàn diện cho mạch điện và các thiết bị điện khỏi hư hỏng.

Chức năng cốt lõi của MCB là bảo vệ hệ thống điện khỏi hai sự cố nguy hiểm và phổ biến nhất:

• Bảo vệ quá tải (Overload Protection): Xảy ra khi tổng công suất của các thiết bị sử dụng vượt quá khả năng chịu tải của đường dây, khiến dòng điện tăng cao một cách từ từ. MCB sẽ cảm nhận được sự gia tăng nhiệt độ và ngắt mạch để ngăn ngừa chập cháy.
• Bảo vệ ngắn mạch (Short Circuit Protection): Xảy ra khi hai dây dẫn (nóng và nguội) chập trực tiếp vào nhau, tạo ra một dòng điện tăng vọt đột ngột. MCB sẽ phản ứng tức thời để ngắt mạch trong mili giây, ngăn chặn sự cố cháy nổ nghiêm trọng.

Tại Việt Nam, MCB còn được gọi với nhiều cái tên quen thuộc khác:

• Aptomat tép
• CB tép
• Cầu dao tự động

MCB bảo vệ quá tải và ngắn mạch, nhưng không phát hiện rò rỉ xuống đất — đó là lúc ELCB (RCD) cần được lắp bổ trợ. Xem bài ELCB là gì? Hướng Dẫn A-Z về Cầu Dao Chống Giật để hiểu cách phối ghép MCB và ELCB, nguyên tắc đấu nối an toàn và lưu ý khi lắp cho hộ gia đình.

Cấu tạo & Nguyên lý hoạt động của MCB

Để hiểu tại sao thiết bị nhỏ bé này lại có thể bảo vệ cả ngôi nhà, chúng ta hãy cùng “mổ xẻ” cấu tạo bên trong và khám phá nguyên lý hoạt động đầy tinh vi của nó. Quá trình này giúp ta nhận ra sự phối hợp hoàn hảo giữa các linh kiện, tất cả đều vận hành để đảm bảo an toàn tuyệt đối khi sự cố xảy ra.

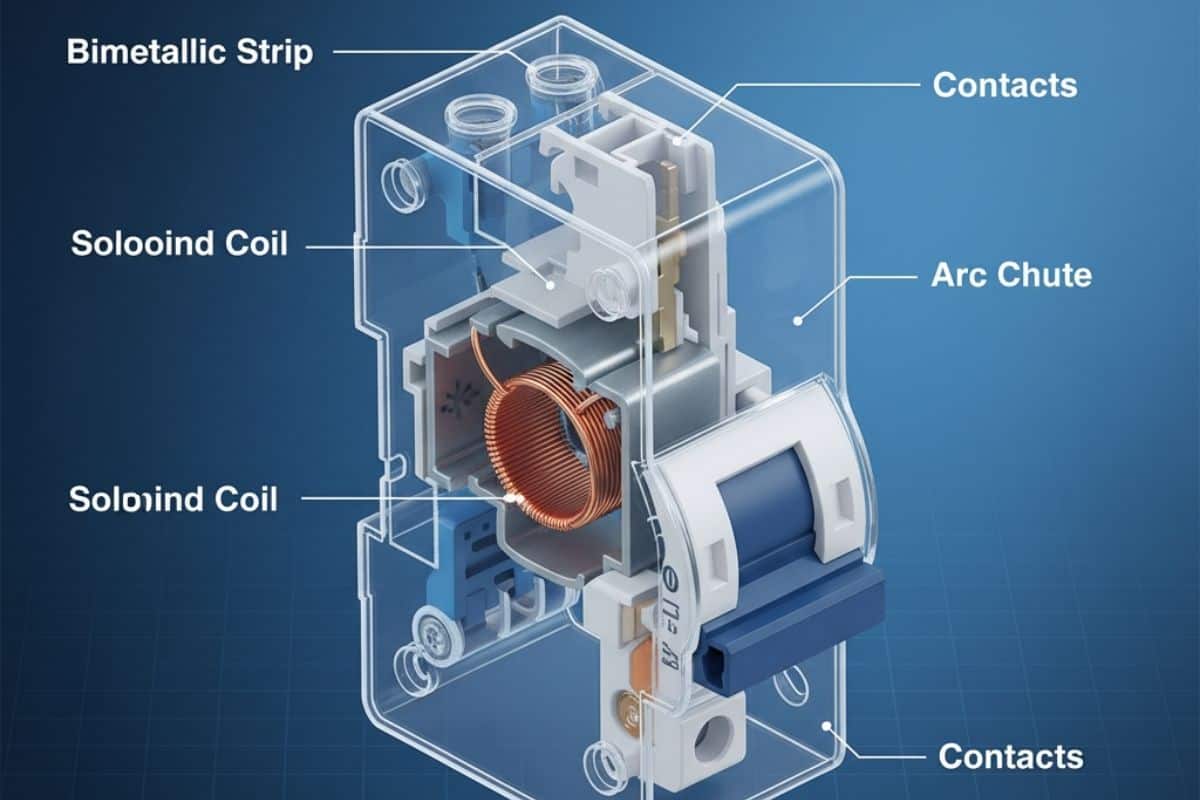

Sơ đồ cấu tạo chi tiết của một chiếc MCB

Một chiếc MCB tiêu chuẩn được cấu thành từ nhiều bộ phận chính, mỗi bộ phận giữ một vai trò không thể thiếu:

1. Vỏ bảo vệ: Chế tạo từ vật liệu nhựa chống cháy, cách điện cao cấp (như Bakelite) để đảm bảo an toàn và bảo vệ các linh kiện bên trong khỏi tác động môi trường.
2. Tiếp điểm: Hệ thống tiếp điểm động và tĩnh, là nơi dòng điện đi qua. Khi ngắt mạch, hai tiếp điểm này sẽ tách nhau ra một cách dứt khoát.
3. Cần gạt (Tay gạt): Dùng để thao tác bật/tắt MCB bằng tay, thể hiện rõ trạng thái ON/OFF.
4. Buồng dập hồ quang: Khi tiếp điểm tách ra, hồ quang điện sẽ xuất hiện. Bộ phận này có các vách ngăn kim loại để phân chia và làm nguội hồ quang một cách nhanh chóng, dập tắt nó an toàn.
5. Cơ cấu ngắt quá tải (Thanh lưỡng kim): Linh hồn của chức năng bảo vệ quá tải, là một thanh kim loại được ghép từ hai kim loại có hệ số giãn nở vì nhiệt khác nhau.
6. Cơ cấu ngắt ngắn mạch (Cuộn dây điện từ): Một cuộn dây đồng (solenoid) hoạt động như một nam châm điện tức thời khi có dòng điện cực lớn đi qua.

Video mô phỏng cách MCB ngắt điện khi có sự cố

MCB vận hành dựa trên hai cơ chế riêng biệt tương ứng với hai loại sự cố:

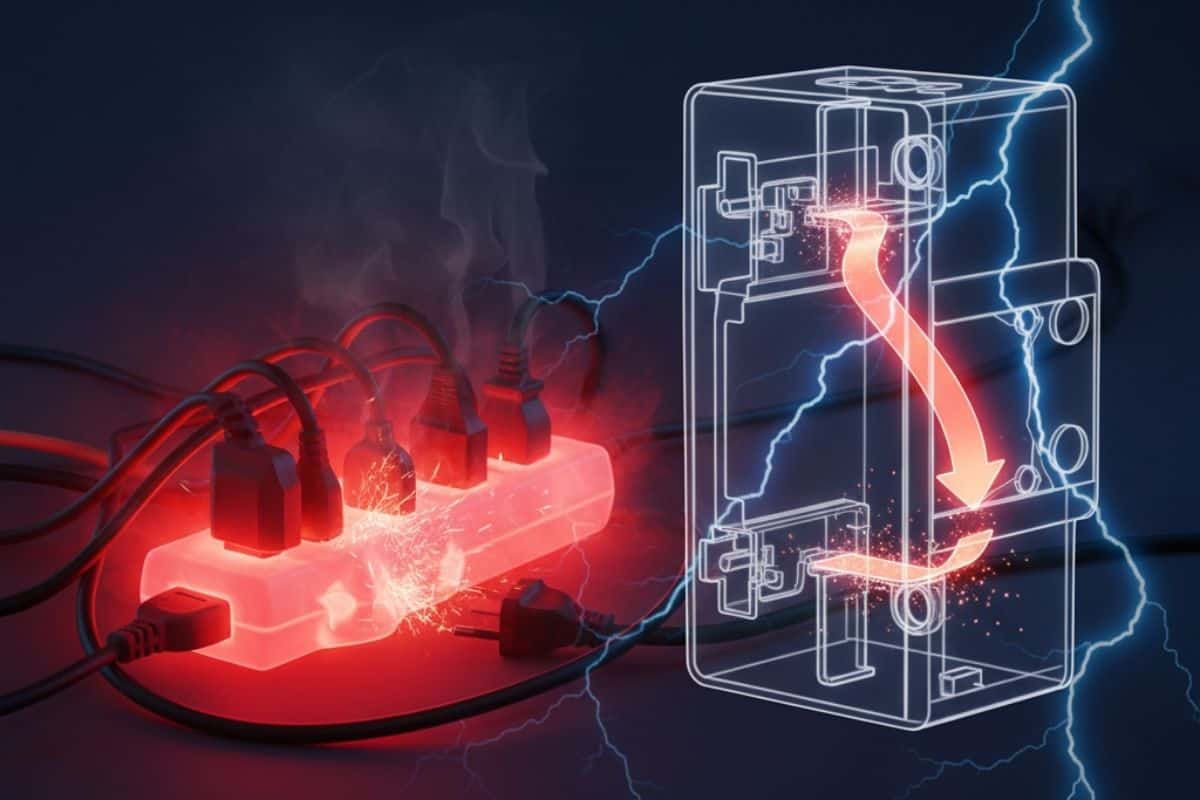

• Khi quá tải: Dòng điện cao hơn định mức chạy qua thanh lưỡng kim, làm nó nóng lên và uốn cong từ từ về phía kim loại có độ giãn nở kém hơn. Khi cong đến một ngưỡng nhất định, nó sẽ đẩy vào lẫy ngắt, làm tiếp điểm mở ra và ngắt mạch. Cơ chế này có độ trễ, cho phép các thiết bị có dòng khởi động lớn hoạt động bình thường.
• Khi ngắn mạch: Dòng điện tăng vọt lên hàng trăm, hàng nghìn Ampe chỉ trong tích tắc. Dòng điện khổng lồ này đi qua cuộn dây điện từ, tạo ra một lực từ trường cực mạnh, hút tức thời lõi sắt bên trong. Lõi sắt này tác động vào lẫy ngắt, khiến mạch điện bị ngắt gần như ngay lập tức, đảm bảo an toàn tuyệt đối.

Cách một chiếc MCB qua các thông số kỹ thuật

Trên thân mỗi chiếc MCB đều được in các ký hiệu và thông số kỹ thuật theo tiêu chuẩn quốc tế. Việc hiểu rõ chúng không chỉ là kiến thức của thợ điện, mà còn là kỹ năng cần thiết cho bất kỳ ai muốn đảm bảo an toàn cho ngôi nhà của mình.

Thông số	Ký hiệu	Ý nghĩa và Tầm quan trọng
Dòng điện định mức	In (vd: C16)	Là cường độ dòng điện tối đa mà MCB cho phép chạy qua liên tục mà không ngắt. Con số 16 ở đây nghĩa là 16 Ampe. Đây là thông số quan trọng nhất khi lựa chọn.
Dòng cắt ngắn mạch	Icu/Icn (vd: 6000A, 10kA)	Là khả năng của MCB chịu được dòng điện ngắn mạch tối đa mà không bị phá hủy. Với điện dân dụng, MCB có dòng cắt từ 4.5kA đến 6kA là phổ biến và đủ an toàn.
Đường cong đặc tính	Curve (vd: C16)	Quyết định độ nhạy và thời gian tác động của MCB. Chữ cái đứng trước dòng định mức (B, C, D) thể hiện đặc tính này.
	Loại B	Ngắt khi dòng điện vượt 3-5 lần In. Dùng cho các tải thuần trở, không có dòng khởi động lớn như hệ thống chiếu sáng, ổ cắm.
	Loại C	Ngắt khi dòng điện vượt 5-10 lần In. Loại phổ biến nhất cho gia đình, dùng cho các thiết bị có dòng khởi động vừa phải như điều hòa, tủ lạnh, động cơ bơm nước.
	Loại D	Ngắt khi dòng điện vượt 10-20 lần In. Chuyên dụng cho các thiết bị có dòng khởi động rất lớn như máy hàn, máy X-quang, động cơ công nghiệp.
Điện áp định mức	Ue (vd: 240V/415V)	Là mức điện áp mà MCB được thiết kế để hoạt động an toàn và ổn định.

Phân loại MCB: Chọn đúng số cực (Pole) cho từng nhu cầu

Không phải tất cả MCB đều giống nhau. Việc lựa chọn sai số cực (Pole – P) có thể làm giảm hiệu quả bảo vệ và không tuân thủ đúng tiêu chuẩn kỹ thuật điện. Dưới đây là cách phân biệt và ứng dụng của các loại MCB phổ biến.

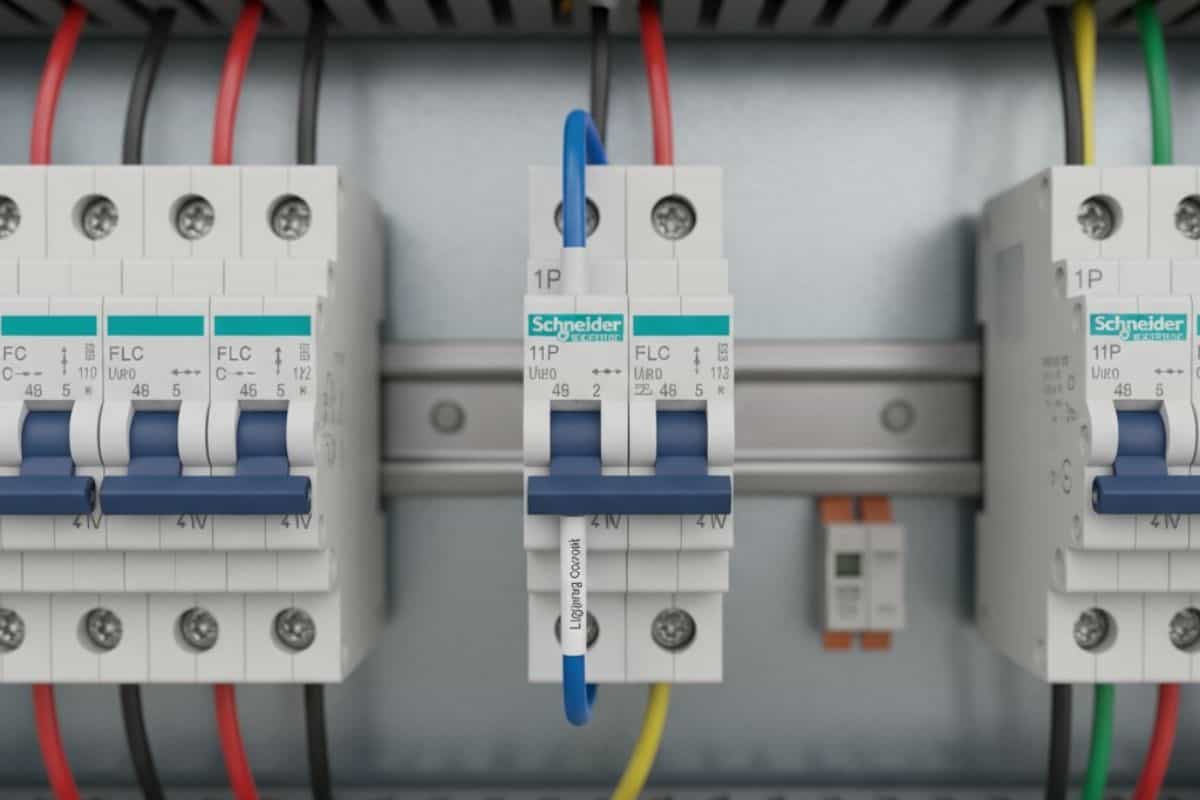

MCB 1P (1 cực)

MCB 1P Là loại cơ bản nhất, chỉ thực hiện đóng cắt và bảo vệ trên một dây duy nhất (dây pha/dây nóng). MCB 1P là lựa chọn phổ biến cho các mạch điều khiển, chiếu sáng, hoặc các ổ cắm trong hệ thống điện 1 pha.

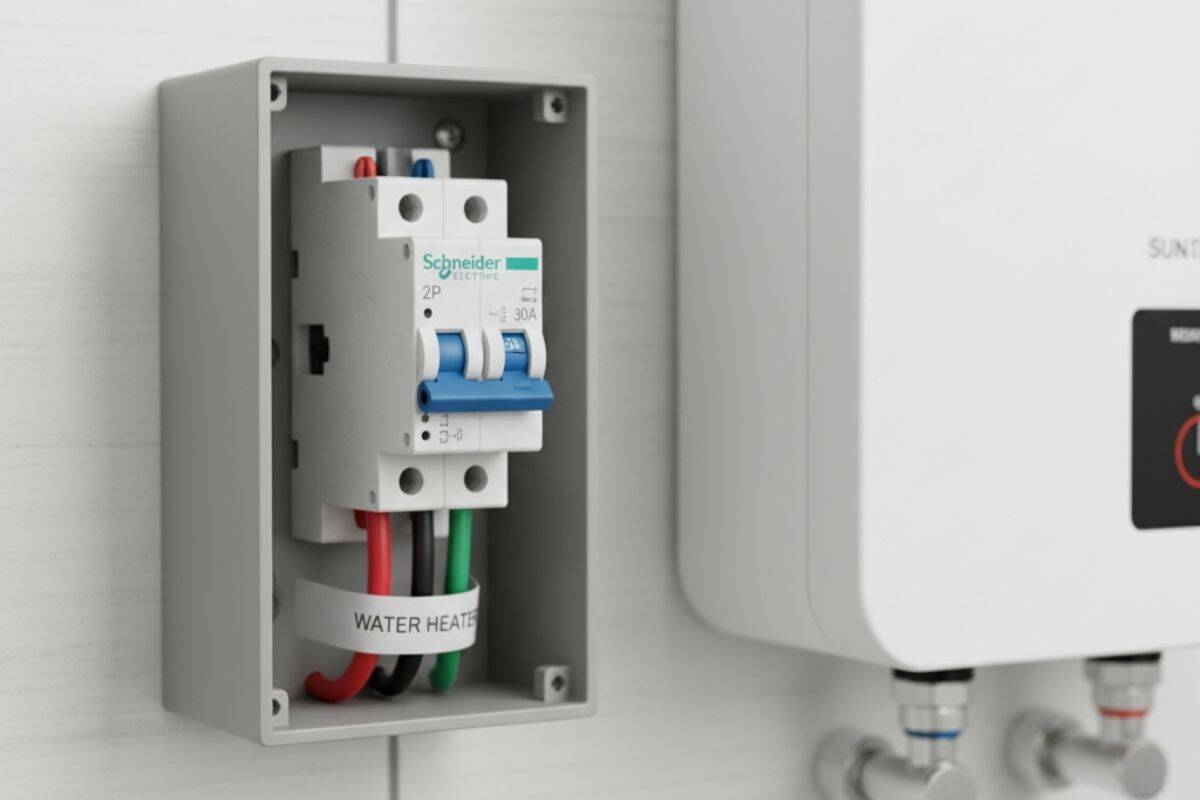

MCB 2P (2 cực)

MCB 2P là loại này thực hiện đóng cắt đồng thời cả hai dây (dây pha và dây trung tính) của hệ thống điện 1 pha. MCB 2P cung cấp mức độ an toàn vượt trội, được khuyến nghị sử dụng cho các thiết bị công suất lớn hoặc yêu cầu an toàn cao như bình nóng lạnh, bếp từ, hoặc dùng làm aptomat tổng cho căn hộ.

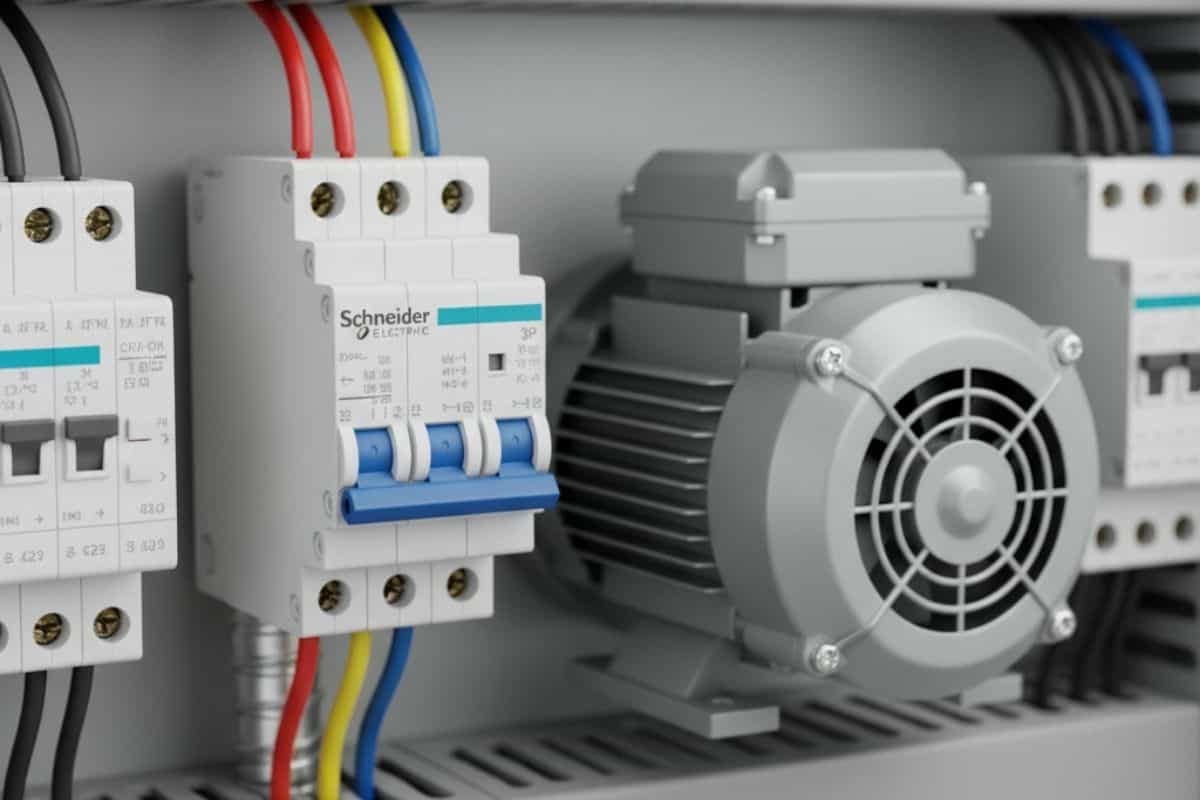

MCB 3P (3 cực)

MCB 3P được sử dụng trong mạng điện công nghiệp 3 pha, đóng cắt đồng thời cả 3 dây pha. MCB 3P dùng để bảo vệ các động cơ điện 3 pha, máy móc công nghiệp và các tủ phân phối sử dụng nguồn 3 pha.

MCB 4P (4 cực)

MCB 4P là phiên bản bảo vệ toàn diện nhất trong mạng điện 3 pha, đóng cắt cả 3 dây pha và dây trung tính. MCB 4P được dùng trong các hệ thống điện công nghiệp có yêu cầu bảo vệ chống dòng rò hoặc các tải không cân bằng.

MCB bảo vệ quá dòng và ngắn mạch cho nhánh, nhưng với động cơ cần cả bảo vệ nhiệt, bảo vệ pha và điều kiện khởi động — khi đó MPCB (motor protection CB) là thiết bị chuyên dụng cần xem xét. Tham khảo bài MPCB – Bộ ngắt mạch bảo vệ động cơ để biết cách chọn MPCB theo dòng định danh motor, hàm bảo vệ nhiệt và yêu cầu cắt pha.

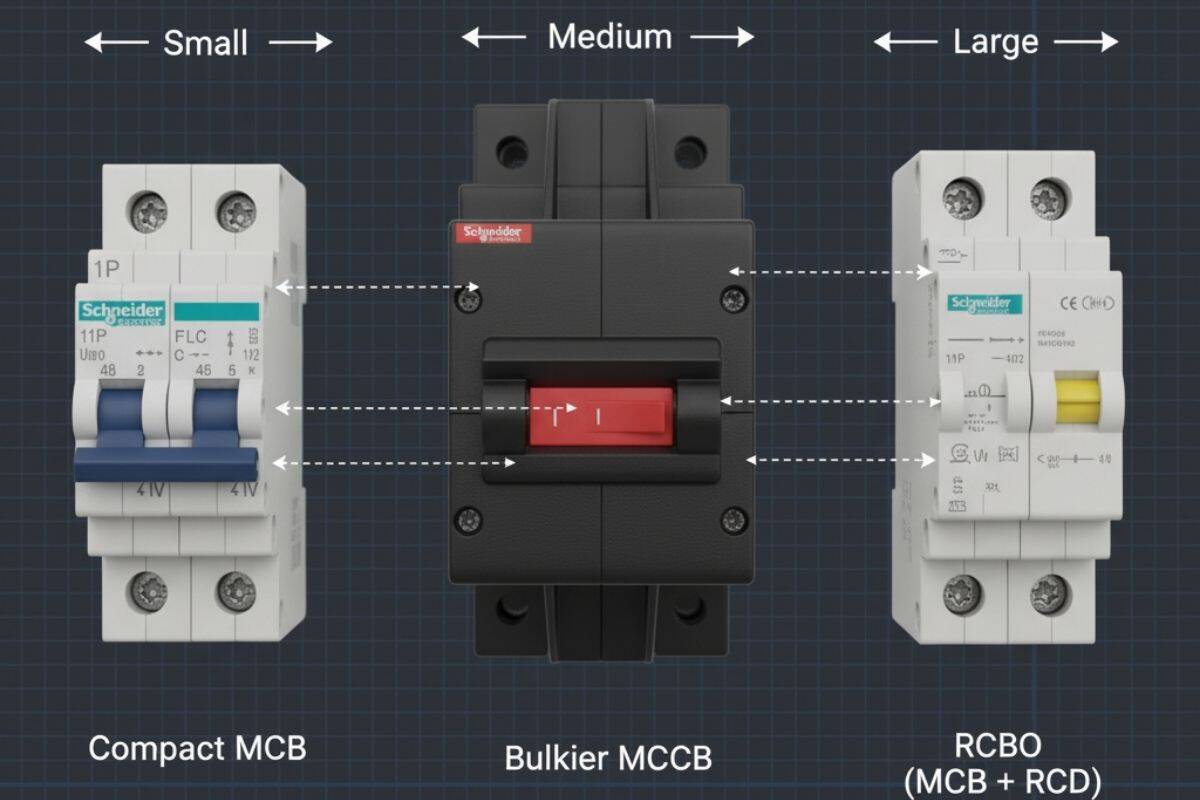

So sánh nhanh: MCB khác gì với MCCB và RCBO?

Nhiều người thường nhầm lẫn giữa các loại aptomat. Bảng sau sẽ giúp bạn phân biệt rõ ràng để tránh những lựa chọn sai lầm đắt giá.

Tiêu chí	MCB (Aptomat tép)	MCCB (Aptomat khối)	RCBO (Aptomat chống rò, chống giật)
Kích thước	Nhỏ gọn	Lớn và cồng kềnh	Tương đương MCB nhưng thường dày hơn
Chức năng	Chống quá tải, ngắn mạch	Chống quá tải, ngắn mạch	Chống quá tải, ngắn mạch + Chống rò điện (chống giật)
Dòng định mức	Thấp (thường dưới 125A)	Cao (lên đến hàng nghìn A)	Thấp (tương tự MCB)
Ứng dụng	Điện dân dụng, tủ điện nhánh	Công nghiệp, tủ điện tổng của tòa nhà, nhà xưởng	Các khu vực ẩm ướt (nhà tắm, nhà bếp) hoặc thiết bị cần bảo vệ tính mạng con người.
Giá thành	Rẻ	Đắt	Đắt hơn MCB

Hướng dẫn chọn MCB đúng chuẩn kỹ thuật & an toàn nhất

Lý thuyết là nền tảng, nhưng việc áp dụng vào thực tế khi đứng trước vô vàn lựa chọn mới là điều quan trọng. Dưới đây là các bước và nguyên tắc từ chuyên gia giúp bạn đưa ra quyết định chính xác.

Nguyên tắc khi tính toán Ampe cho MCB

Để chọn đúng MCB, bạn cần biết công suất (Watt) của thiết bị. Công thức tính dòng điện làm việc (I) là:

I (Ampe) = P (Watt) / U (Volt)

Trong đó, U là hiệu điện thế của mạng điện Việt Nam, thường là 220V.

Nguyên tắc an toàn: Luôn chọn MCB có dòng điện định mức (In) cao hơn dòng điện làm việc của thiết bị khoảng 20-30%. Ví dụ, nếu thiết bị có dòng làm việc là 12A, bạn nên chọn MCB 16A. Việc này đảm bảo MCB không bị nhảy oan khi thiết bị khởi động và tăng độ bền cho chính thiết bị.

Bảng tra cứu chọn MCB cho từng thiết bị trong nhà

Dưới đây là bảng gợi ý nhanh giúp bạn lựa chọn MCB cho các thiết bị phổ biến:

Thiết bị	Công suất trung bình (W)	Dòng làm việc (A)	MCB gợi ý (A)
Hệ thống đèn LED	100 – 300 W	0.5 – 1.5 A	6A – 10A
Ổ cắm phòng ngủ, phòng khách	Tùy thiết bị cắm	–	16A – 20A
Máy lạnh (Điều hòa)	900 – 1200 W (9000-12000BTU)	4 – 5.5 A	16A
Bình nóng lạnh	2500 W	~11.4 A	16A (khuyến nghị RCBO 20A)
Bếp từ đơn/đôi	2000 – 3500 W	9 – 16 A	20A – 25A
MCB tổng cho căn hộ	–	–	40A
MCB tổng cho nhà phố	–	–	50A – 63A

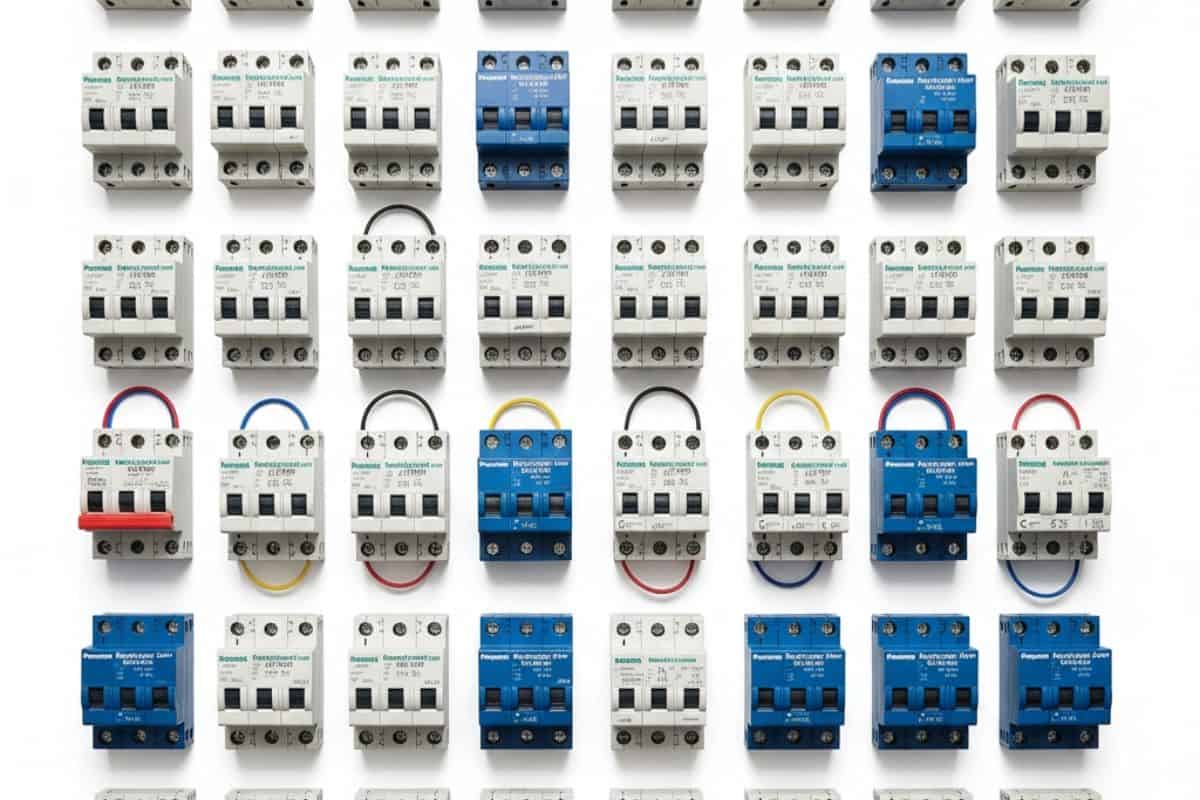

Top 5 thương hiệu MCB đáng tin cậy nhất trên thị trường

1. Panasonic: Thương hiệu Nhật Bản đồng nghĩa với độ bền và sự ổn định, rất được ưa chuộng trong các công trình dân dụng cao cấp.
2. Schneider Electric: Tập đoàn từ Pháp, cung cấp dải sản phẩm cực kỳ đa dạng, chất lượng hàng đầu, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất.
3. Mitsubishi Electric: Tên tuổi lớn từ Nhật Bản, đặc biệt mạnh về các thiết bị đóng cắt công nghiệp nhưng cũng có các sản phẩm dân dụng chất lượng vượt trội.
4. Siemens: Thương hiệu từ Đức, nổi tiếng về độ chính xác và độ tin cậy tuyệt đối, là lựa chọn hàng đầu trong các ứng dụng quan trọng.
5. LS Electric: Thương hiệu hàng đầu từ Hàn Quốc, cung cấp sản phẩm chất lượng cao với giá thành cạnh tranh, là một lựa chọn thông minh.

Các sự cố thường gặp với MCB và cách xử lý an toàn

Ngay cả những thiết bị tốt nhất cũng có thể gặp sự cố. Việc hiểu rõ các dấu hiệu và cách xử lý ban đầu sẽ giúp bạn giữ an toàn trong khi chờ đợi sự hỗ trợ từ chuyên gia.

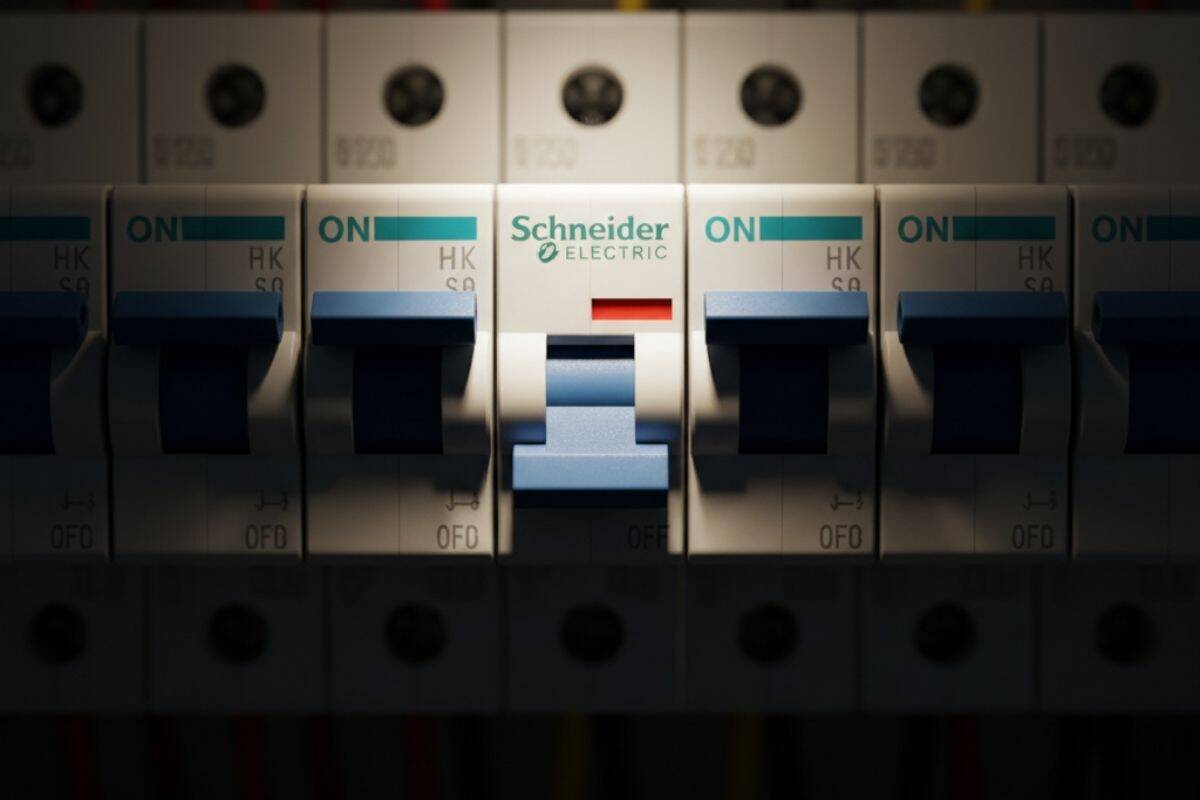

Tại sao Aptomat hay nhảy? Tìm đúng nguyên nhân

Khi MCB nhảy, đừng vội bật lại ngay. Đó là tín hiệu hệ thống điện đang gặp vấn đề. Có 3 nguyên nhân chính:

1. Quá tải: Bạn đang dùng đồng thời quá nhiều thiết bị công suất lớn. Hãy thử tắt bớt một vài thiết bị rồi bật lại MCB.
2. Ngắn mạch: Một thiết bị nào đó bị hỏng hoặc dây điện bị chập. Đây là trường hợp nguy hiểm. Hãy rút phích cắm tất cả thiết bị trên đường dây đó, nếu bật MCB lên không nhảy nữa thì thủ phạm là một trong các thiết bị bạn vừa rút ra.
3. MCB bị lỗi hoặc lão hóa: Sau nhiều năm sử dụng hoặc nhiều lần ngắt sự cố, cơ cấu cơ khí bên trong có thể bị mòn, yếu đi. Lúc này, bạn cần thay thế MCB mới.

Cảnh báo bắt buộc: KHÔNG tự ý sửa chữa nếu bạn không phải thợ điện

An toàn điện là trên hết. Việc lắp đặt, thay thế MCB đòi hỏi kiến thức chuyên môn và dụng cụ chuyên dụng. Nếu bạn không chắc chắn, hãy luôn gọi một thợ điện có trình độ. Luôn đảm bảo đã ngắt cầu dao tổng trước khi thực hiện bất kỳ thao tác kiểm tra nào trên tủ điện.

Câu hỏi thường gặp (FAQ) về MCB

Dưới đây là câu trả lời cho một số thắc mắc phổ biến nhất mà VCCTrading thường nhận được về MCB:

MCB có chống giật không?

Trả lời: KHÔNG. Chức năng của MCB chỉ là chống quá tải và ngắn mạch. Để bảo vệ con người khỏi nguy cơ điện giật, bạn phải lắp thiết bị chuyên dụng gọi là RCBO hoặc ELCB (Aptomat chống rò điện).

Nên chọn MCB Curve B hay C cho căn hộ chung cư?

Trả lời: Curve C là lựa chọn phổ biến và phù hợp nhất cho hầu hết các ứng dụng trong căn hộ, vì nó tương thích tốt với các thiết bị có động cơ như máy lạnh, tủ lạnh, quạt…

Tuổi thọ của MCB là bao lâu? Khi nào cần thay thế?

Trả lời: MCB chất lượng tốt có thể hoạt động bền bỉ 10-20 năm. Tuy nhiên, bạn nên kiểm tra định kỳ 1-2 năm/lần bằng cách nhấn nút “Test” (nếu có) hoặc gọi thợ điện kiểm tra. Nên thay thế nếu MCB có dấu hiệu nhảy bất thường, vỏ ngoài bị biến dạng hoặc đã quá cũ.
