hp048226 - 18:06:23 19/12/2021

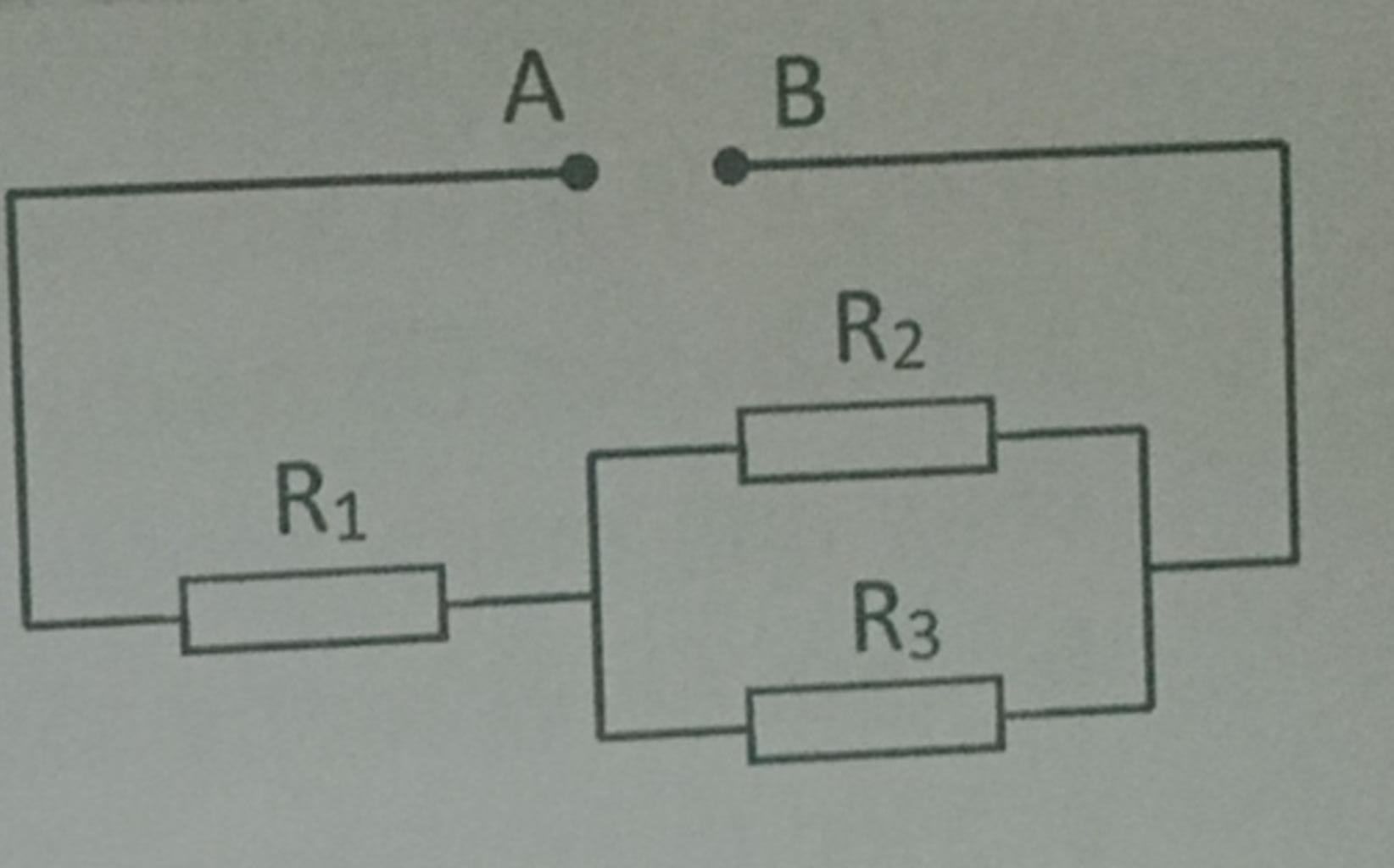

3. Cho mạch điện như hình vẽ: Với: R1 = 6 ôm ; R2 = 15 ôm; R3 = 10 ôm và IAB = 2A. a. Tính diện trở tương đương của mạch. b)Tính UAB và hiệu điện thế qua mỗi điện trở. b. Tìm nhiệt lượng tỏa ra trên điẹn trở R1,R2,R3 sau 10pp

Hỏi chi tiết
Báo vi phạm

Hãy luôn nhớ cảm ơn và vote 5* nếu câu trả lời hữu ích nhé!

TRẢ LỜI

hp048226 rất mong câu trả lời từ bạn. Viết trả lời

TRẢ LỜI

songuyen05
Chưa có nhóm

Trả lời
13546
Điểm
296814
Cảm ơn
9810

songuyen05

Đây là một chuyên gia không còn hoạt động

19/12/2021

Đáp án:

a. Ta có:

$R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{15.10}{15 + 10} = 6 (\Omega)$

$R_{tđ} = R_1 + R_{23} = 6 + 6 = 12 (\Omega)$

b. Hiệu điện thế giữa hai đầu đoạn mạch là:

$U_{AB} = I_{AB}.R_{tđ} = 2.12 = 24 (V)$

Ta có: $I_{AB} = I_1 = I_{23} = 2 (A)$

Suy ra:

$U_1 = I_1.R_1 = 2.6 = 12 (V)$

$U_{23} = U_2 = U_3 = I_2.R_2 = 2.6 = 12 (V)$

c. Nhiệt lượng tỏa ra trên các điện trở trong thời gian 10 phút lần lượt là:

$Q_1 = I_1^2.R_1.t = 2^2.6.10.60 = 14400 (J)$

$Q_2 = I_2^2R_2t = \dfrac{U_2^2}{R_2}.t = \dfrac{12^2}{15}.10.60 = 5760 (J)$

$Q_3 = I_3^2R_3t = \dfrac{U_3^2}{R_3}.t = \dfrac{12^2}{10}.10.60 = 8640 (J)$

Giải thích các bước giải:
