RCBO là gì? Cấu tạo và nguyên lý hoạt động của RCBO ra sao? Hãy cùng tìm hiểu qua bài viết sau nhé.

RCBO là gì?

RCBO ( Residual Current Circuit Overcurrent) đây là một dòng aptomat chống dòng rò. RCBO có chức năng ngắt dòng điện khi có sự cố diễn ra bất thường. RCBO có thể phát hiện ra được các dòng rò trong dòng điện, điện áp quả tải, chập cháy tại nơi có dòng điện.

RCBO đóng vai trò quan trọng trong hệ thống điện, đây là thiết bị đóng vai trò bảo vệ sự an toàn về điện đối với con người. Ngày nay RCBO được sử dụng rất nhiều.

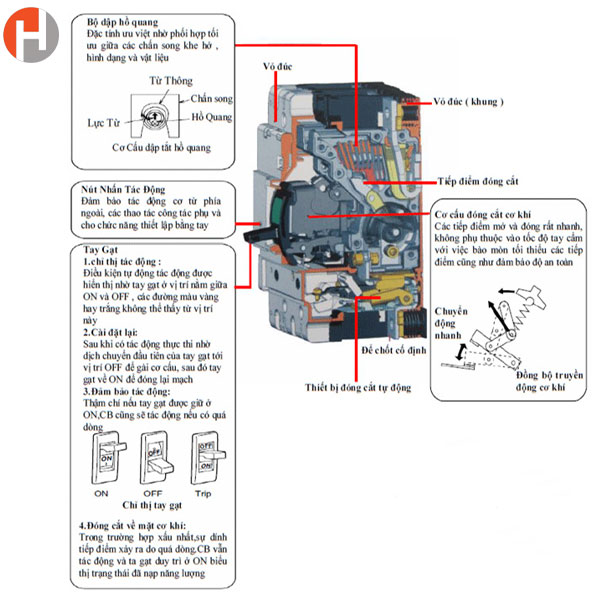

Cấu tạo của RCBO

RCBO là sự kết hợp hoàn hảo giữa RCCB và MCB được dùng trong định mức dòng điện là 30 mA. Có thể dùng để bảo vệ được con người, tải sản trước những sự cố không tránh khỏi.

RCBO ngày nay cũng được sử dụng rộng rãi do cấu tạo của chúng ngày nay được tiến bộ vượt bậc hơn so với các thiết bị điện cùng chức năng trước đó. Các công trình lớn, công ty, các công trình dân dụng đều tin dùng.

Cấu tạo của chúng bao gồm:

ARC divider ( buồng dập hồ quang ): Được cấu thành từ những tấm kim loại ghép lại với nhau, khoảng trống giữa những miếng kim loại có chức năng chia nhỏ lượng hồ quang để dập và giảm lượng nhiệt được sinh ra. Buồng dập hồ quang đặt cố định tại 1 vị trí và các vật liệu cách ly, phần tử bên ngoài sẽ bao quanh nó. Chúng được chia thành 2 loại:

• Hồ quang bán kín: lớp vỏ kín
• Hồ quang kiểu hở: lớp vỏ có lỗ thoát khí, chịu được điện áp 1000V.

RCD circuit board – bảng mạch RCD: Đây là thiết bị dùng để tự động ngắt mạch điện khi dòng điện mất sự cân bằng giữa cường độ dòng điện cặp dây pha và dây trung tính. Bao gồm: 1 cuộn nam châm, 2 dây dẫn điện.

Thermal Overload detection: Bộ phận này có nhiệm vụ phát hiện ra dòng điện quá tải nhiệt.

Manual switch: Là nơi đóng/mở, có thể điều khiển chuyển đổi này bằng tay.

RCD test button: nút này có chức năng kiểm tra RCD.

Short circuit detection coil: Cuộn dây phát hiện ra hiện tượng ngắn mạch.

RCD toroid – RCD hình xuyến: Đây là bộ phận nhạy cảm của dòng rò ở bên trong RCD.

ARC chute: máng dập hồ quang.

Phân loại RCBO

Việt Nam chia mạng lưới là 1 pha và 3 pha, để đáp ứng được nhu cầu ấy RCBO cũng được chia thành 2 loại để tiện phục vụ. Chính vì thế ta có được RCBO 1 pha và RCBO 3 pha.

1. RCBO 1 pha

• Loại này được ưa chuộng trong tại các hộ gia đình. RCBO sẽ giúp so sánh dòng điện 1 pha qua hai dây nóng và lạnh. Khi dòng điện xảy ra chênh lệch lớn tại 1 ngưỡng nhất định thì RCBO sẽ ngắt điện khỏi tải. Toàn bộ hệ thống điện sẽ bị ngắt hoàn toàn với các thiết bị.
• Mỗi mục đích sử dụng có sẽ sự thay đổi riêng, hiện nay nhà sản xuất đã thiết kế ra nhiều dòng với nhiều ngưỡng dò khác nhau như 15mA, 30mA, 100mA, 200 mA, 300 mA, 500 mA,..

2. RCBO 3 pha

Cách hoạt động của loại 3 pha cũng gần như tương đồng với 1 pha, chỉ khác là RCBO sẽ so sánh 3 dây pha và 1 dây trung tính. Từ đó so sánh với giá trị đã được cài đặt sẵn. Nếu vượt tới ngưỡng nhất điện thì chúng sẽ ngắt toàn bộ hệ thống điện ra khỏi tải.

Cách đầu RCBO

Bước 1: Để đảm bảo được an toàn khi lắp đặt, đầu tiên bạn phải ngắt toàn bộ hệ thống nguồn điện.

Bước 2: Bắt vít cố định RCBO vào tủ điện hoặc bảng điện có nắp đậy. Đối với vít vặn phải thật chắc chắn, không được để lỏng lẻo. Đầu line sẽ ở phía trên và đầu load ở phía dưới.

Bước 3: Đấu dây điện vào RCBO theo quy trình như sau:

• Đấu nguồn AC vào đầu line và đầu ra gắn với phụ tải vào các cọc load.
• Dây nóng đấu vào cọc L, dây nguội đấu vào cọc N.
• Lưu ý không gắn ngược, khi gắn ngược dễ dẫn đến tình trạng cháy nổ gây nguy hiểm khi sử dụng.
• Vị trí RCBO được lắp đặt nối tiếp sau MCB và MCCB.

Bước 4: Sau các bước trên hãy kiểm tra kỹ lại 1 lần nữa trước khi khởi động lại nguồn điện.

.
