Switch PoE Công Nghiệp Planet IGS-1020PTF

Với tính năng Cắm và Chạy được thiết kế để lắp đặt trong môi trường công nghiệp nặng đòi hỏi khắt khe, PLANET IGS-1020PTF là Bộ chuyển mạch Gigabit Ethernet PoE+ không được quản lý, loại DIN-rail, cấp công nghiệp với tám cổng 10/100/1000BASE-T có IEEE 802.3at PoE+ và hai giao diện cáp quang 100/1000BASE-X để kết nối uplink.

IGS-1020PTF được thiết kế với hệ thống nguồn dự phòng và có thể hoạt động đáng tin cậy, ổn định và êm ái trong bất kỳ môi trường khắc nghiệt nào mà không ảnh hưởng đến hiệu suất của nó. Nó có tổng công suất lên tới 240 watt cho các loại ứng dụng PoE khác nhau và nhiệt độ hoạt động từ -40 đến 75 độ C trong vỏ kim loại IP30 chắc chắn.

Nội dung chính

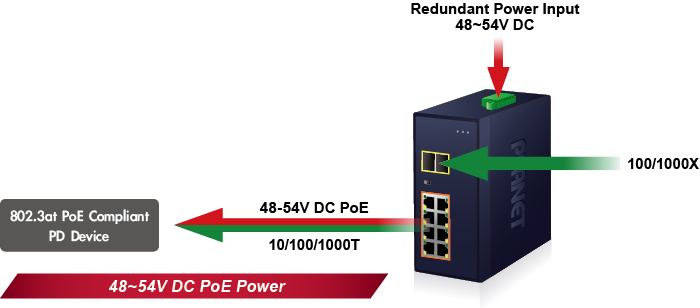

Đầu vào nguồn kép cho hệ thống mạng có tính khả dụng cao

IGS-1020PTF có hệ thống đầu vào nguồn kép mạnh mẽ với điện áp rộng (48~54V DC) được tích hợp vào mạng tự động hóa của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống. Khi nguồn điện 1 không hoạt động, chức năng chuyển đổi dự phòng phần cứng sẽ được kích hoạt tự động để tiếp tục cấp nguồn cho IGS-1020PTF thông qua nguồn điện 2 thay thế mà không làm mất hoạt động.

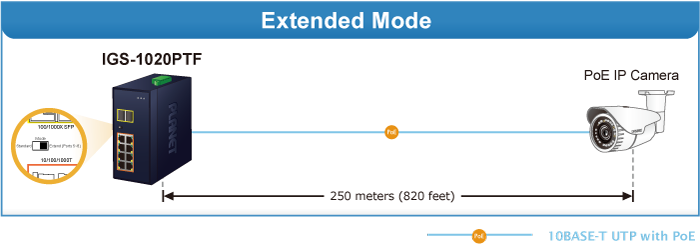

Mở rộng truyền dữ liệu Ethernet và nguồn PoE+ 802.3at

IGS-1020PTF có công tắc DIP rắn tích hợp cung cấp chế độ hoạt động “Chuẩn” và “Mở rộng”. IGS-1020PTF hoạt động như một công tắc PoE+ IEEE 802.3at thông thường ở chế độ hoạt động “Chuẩn”. Ở chế độ hoạt động “Mở rộng”, IGS-1020PTF hoạt động trên cơ sở mỗi cổng ở chế độ hoạt động song công toàn phần 10Mbps và có thể hỗ trợ công suất PoE 20~25 watt trên khoảng cách lên đến 250 mét, vượt qua giới hạn 100 mét trên cáp Ethernet UTP.

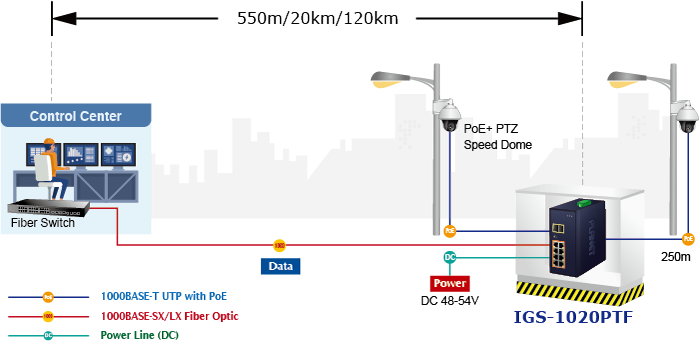

Khả năng liên kết sợi quang để mở rộng khoảng cách linh hoạt

Hai khe cắm mini-GBIC bổ sung được tích hợp trong IGS-1020PTF hỗ trợ tự động phát hiện SFP và tốc độ kép vì nó có các mô-đun sợi quang 100BASE-FX và 1000BASE-SX/LX SFP (có thể cắm dạng nhỏ), nghĩa là giờ đây người quản trị có thể linh hoạt lựa chọn bộ thu phát SFP phù hợp theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả. Khoảng cách có thể được mở rộng từ 550 mét đến 2 km (sợi đa chế độ) và đến 10/20/40/60/80/120 km (sợi đơn chế độ hoặc sợi WDM). Chúng rất phù hợp cho các ứng dụng liên kết lên bộ chuyển mạch xương sống và trung tâm giám sát ở khoảng cách xa.

Thiết kế bền chắc với môi trường

Với vỏ kim loại công nghiệp IP30, IGS-1020PTF có khả năng chống nhiễu điện từ và xung điện áp cao thường thấy trên sàn nhà máy hoặc trong tủ điều khiển giao thông bên lề đường không có điều hòa. Sản phẩm có cấu trúc thông gió, không cần quạt làm mát, do đó hoạt động không gây tiếng ồn. Có thể hoạt động trong phạm vi nhiệt độ từ -40 đến 75 độ C, IGS-1020PTF có thể được đặt trong hầu hết mọi môi trường khắc nghiệt.

Bảo vệ mạnh mẽ

IGS-1020PTF cung cấp khả năng phóng điện tiếp xúc ±6KV DC và phóng điện không khí ±6KV DC để bảo vệ Ethernet ESD. Sản phẩm cũng hỗ trợ khả năng chống xung điện áp ±6KV để cải thiện độ ổn định của sản phẩm và bảo vệ mạng của người dùng khỏi các cuộc tấn công ESD tàn phá, đảm bảo luồng hoạt động không bị dao động.

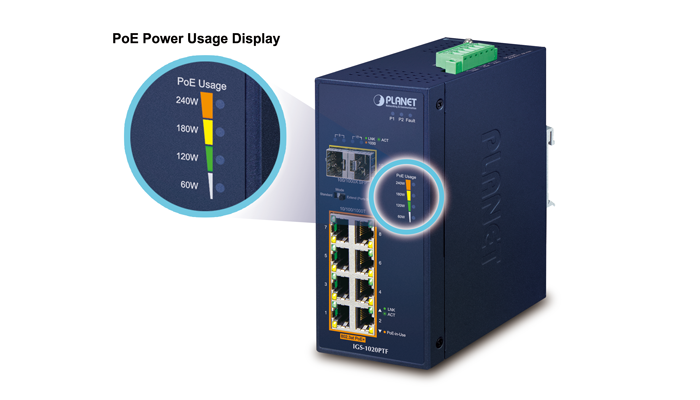

Đèn LED thông minh để sử dụng PoE theo thời gian thực

IGS-1020PTF giúp người dùng theo dõi trạng thái sử dụng nguồn PoE hiện tại một cách dễ dàng và hiệu quả bằng đèn LED tiên tiến. Được gọi là “Sử dụng nguồn PoE”, mặt trước của Bộ chuyển mạch Gigabit PoE+ công nghiệp có bốn đèn LED màu cam cho biết mức sử dụng nguồn PoE là 60W, 120W, 180W và 240W.

Lắp đặt linh hoạt và dễ dàng với không gian hạn chế

IGS-1020PTF được thiết kế để lắp đặt trong nhiều môi trường khác nhau, chẳng hạn như tủ tường. Có thể lắp đặt bằng cách gắn cố định trên tường, thanh ray DIN hoặc gắn tường bên, do đó khả năng sử dụng linh hoạt và dễ dàng hơn ở bất kỳ vị trí nào có không gian hạn chế.

Tính năng chính switch PoE công nghiệp Planet IGS-1020PTF

• 8 Port PoE 10/100/1000Mbps, PoE 30W/port, tổng công suất 240W, giao diện RJ45
• 2 port uplink SFP 100/1000Mbps
• 4 đèn LED màu cam báo hiệu mức sử dụng nguồn PoE: 60W, 120W, 180W, 240W.
• Công tắc DIP cung cấp các chế độ hoạt động “Chuẩn” và “Mở rộng”
• Lắp đặt linh hoạt: DIN hoặc gắn tường
• Vỏ bảo vệ IP30
• Nhiệt độ khắc nghiệt từ -40 đến 75 độ C.
• Nguồn điện: 48~56VDC.

Thông số kỹ thuật Switch công nghiệp 8 Port PoE Gigabit + 2-SFP Planet IGS-1020PTF

Hardware Specifications
Copper Ports	8 10/100/1000BASET RJ45 auto-MDI/MDI-X ports
PoE Injector Ports	8 ports with 802.3at PoE+ injector function (Ports 1 to 8)
SFP Slots	2 1000BASE-SX/LX/BX SFP interfaces (Ports 9 to 10) Compatible with 100BASE-FX SFP
Connector	Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
DIP Switch	Standard/Extend mode (Extend mode for Ports 5 to 8 only)
LED Indicators	3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Power Fault Alarm 8 x LED for PoE Copper Port (Ports 1 to 8): Green: LNK/ACT (10/100/1000Mbps) Amber: PoE-in-Use 2 x LED for 100/1000X Fiber Port (Ports 9 to 10): Green: LNK/ACT (100/1000Mbps) Amber: 1000Mbps 4 x LED for PoE Usage Amber: 60W, 120W, 180W and 240W
Power Requirements	48~56V DC, 6A (max.)
Power Consumption	Max. 3.92 watts/13BTU@56V DC input (System) Max. 7.28 watts/24BTU@56V DC input (Ethernet Full Loading) Max. 251.2 watts/857BTU@56V DC input (Ethernet + PoE Full Loading)
Dimensions (W x D x H)	66 x 106 x 152 mm
Weight	879g
Enclosure	IP30 metal case
Installation	DIN-rail/ wall-mount/side wall-mount
ESD Protection	6KV
Switch Specifications
Switch Architecture	Store-and-Forward
Switch Fabric	20Gbps
Throughput (packet per second)	14.8Mpps@64bytes
Address Table	8K entries
Buffer Memory	4M bits on-chip buffer memory
Jumbo Frame	9Kbytes
Flow Control	Back pressure for half duplex IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE Standard	IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type	End-span
Power Pin Assignment	1/2 (+), 3/6 (-)
PoE Power Output	Per port 48~56V DC Max. 30 watts
PoE Power Budget (max.)	240W maximum
Max. Number of Class 3 PDs@25W	8
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Stability Testing	IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration)
Standards Compliance	IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3at Power over Ethernet Plus IEEE 802.3af Power over Ethernet
Environment
Temperature	Operating: -40~75 degrees C Storage: -40~85 degrees C
Humidity	Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing)

Ordering Information
IGS-1020PTF	Industrial 8-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP Ethernet Switch (-40~75 degrees C)

Accessories
PWR-240-48	48V, 240W DIN-rail Power Supply (NDR-480-48, adjustable 48-56V DC Output)
PWR-480-48	48V, 480W DIN-rail Power Supply (NDR-480-48, adjustable 48-56V DC Output)
