Tạo bài viết mới VẼ SƠ ĐỒ MẠCH ĐIỆN CỰC NHANH TRÊN WORD KHÔNG CẦN PHẦN MỀM

Chẳng cần phần mềm chuyên dụng nào cả, chỉ cần mở một file word ra, gõ một kí tự, bạn đã có một sơ đồ mạch điện tuyệt đẹp

Có rất nhiều cách, với rất nhiều phần mềm, tiện ích để vẽ sơ đồ mạch điện. Tuy nhiên, đối với giáo viên, khi soạn thảo các tài liệu vật lí, chúng ta chỉ cần những hình vẽ sơ đồ mạch điện đơn giản, quen thuộc, dễ định vị trong khung văn bản và có kèm theo các kí hiệu đặc biệt như vectơ, các biểu thức toán học,... mà các phần mềm hoặc tiện ích không có. Chưa nói đến việc cài đặt, mày mò tìm hiểu cũng khá lằng nhằng. Bài viết này, tôi xin được chia sẻ cùng các bạn một kinh nghiệm thú vị về cách vẽ sơ đồ mạch điện trong word rất đơn giản, nhanh và đẹp. Máy tính của các bạn không cần cài đặt bất kì một phần mềm nào và cũng chẳng cần những thao tác phức tạp nào, chỉ cần mở một file word, gõ một kí tự, bạn đã có một sơ đồ mạch điện tuyệt đẹp.

Vẽ sơ đồ mạch điện trong word như thế nào?

Giả sử tôi muốn vẽ một sơ đồ mạch điện như sau:

Tức là tôi phải vẽ một nguồn điện E, hai điện trở, một đèn Đ, một ampe kế A, một vôn kế V và hai khung dây dẫn. Tôi chỉ cần làm như sau:

+ Mở một file word mới (Ctrl+N).

+ Gõ \R và bấm phím cách, ngay lập tức tôi có hình

+ Gõ \E và bấm phím cách, tôi lại có hình

+ Gõ \Đ và bấm cách, tôi có ngay hình

……..

+ Dùng chuột đưa các hình này ghép lại thành một sơ đồ mạch điện hoàn chỉnh.

Đó là điều tôi thường làm khi biên soạn một tài liệu vật lí bằng word. Các bạn thử làm trên máy tính của mình xem sao!

Tất nhiên là chưa được, nhưng không sao, chỉ cần thực hiện vài bước đơn giản mà tôi hướng dẫn sau đây là OK.

Để vẽ sơ đồ mạch điện trong word nhanh và đẹp như trên, hãy làm theo các bước sau đây:

+ Tải file word có sẵn các hình mẫu tại đây.

+ Mở file word mới tải về, ta sẽ có các hình mẫu như sau:

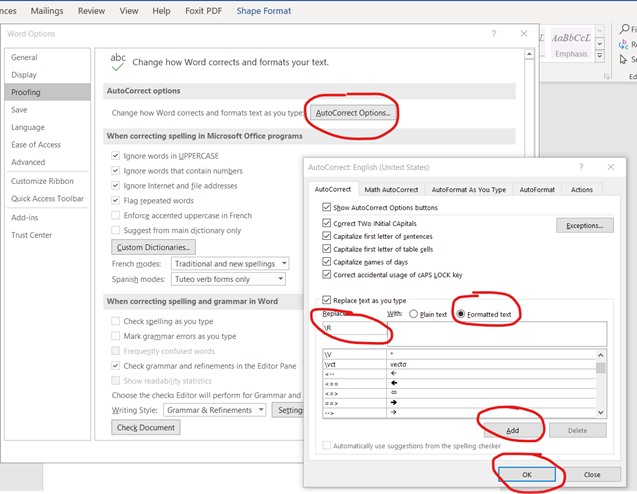

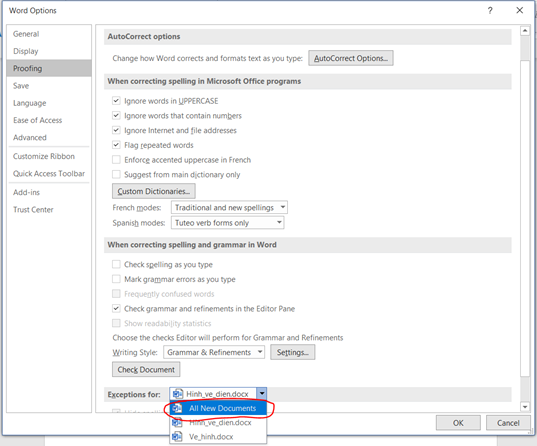

+ Bấm chuột chọn hình điện trở R + Vào File/Options/Proofing/AutoCorrect Options rồi chọn thẻ AutoCorrect, đảm bảo chọn nút Formatted text. Ở ô Replace bạn gõ \R, bấm add rồi OK (hình dưới đây). Cuộn xuống phía dưới cùng, tại danh sách thả xuống của Exceptons for, chọn All New Documets rồi OK: Từ bây giờ trở đi, trên máy tính của bạn, cứ hễ mở bất kì file Word nào ra, bạn gõ ở bất cứ đâu \R và bấm cách thì ngay lập tức bạn có hình (bạn nên thử ngay bây giờ đi). Thực ra, cái hình (và những hình khác tôi đã làm sẵn cho các bạn), chúng đều là những kí tự mà bạn có thể gõ bằng phím ra được, chúng luôn nằm trên một dòng chữ của văn bản. Có điều, những kí tự này Word không có sẵn, các bạn tự thêm vào “kho” kí tự của Word bằng AutoCorrect như đã nêu ở trên.

Bây giờ các bạn chịu khó làm tương tự cho các hình khác nhé, những kí hiệu \R, \L, \C, …. là tùy các bạn quy ước, tức là kí hiệu sao cho dễ nhớ mà không trùng với những kí tự khác là được.

+ Sau khi các bạn tạo cho mình một kho các “kí tự hình vẽ”, chúng ta thử vẽ một hình xem sao nhé:

Gõ \E cách, \R cách, \C cách, \Đ, cách, \K cách ta được

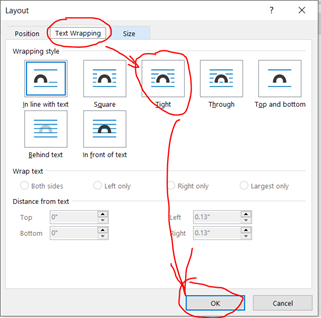

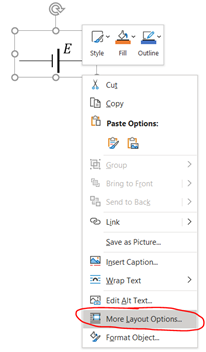

Như đã nói ở trên, các hình này đang ở dạng kí tự. Hãy bấm chọn từng hình, ấn chuột phải và chọn More Layout Options/

Bây giờ chúng là các hình tự do, các bạn thoải mãi dịch chuyển chúng và ghép lại thành một sơ đồ mạch điện như mong muốn. Chúc các bạn thành công. Nhắn tin cho tác giả Trường THCS Phan Đình Phùng @ 18:18 29/08/2021 Số lượt xem: 12059 Số lượt thích: 0 người
