Vòng Đệm Graphite - Gioăng Chì - VINDEC

Hiệu quả làm kín luôn là yếu tố then chốt đối với các hệ thống công nghiệp, đặc biệt khi thiết bị phải vận hành ở nhiệt độ cao, áp suất lớn hoặc phải tiếp xúc với môi trường hóa chất khắc nghiệt. Để đáp ứng những yêu cầu này, việc lựa chọn vật liệu làm kín phù hợp đóng vai trò rất quan trọng. Trong số các giải pháp hiện nay, gioăng chì graphite được ứng dụng rộng rãi nhờ khả năng làm kín ổn định và độ bền cao.

1. GIOĂNG CHÌ

Gioăng chì graphite (Graphite Gasket - vòng đệm chì), còn gọi là ron chì hoặc ron graphite, là một loại gioăng làm kín công nghiệp được sản xuất từ vật liệu chì graphite tinh khiết đến 99%, có thể được gia cường bằng thép hoặc inox để tăng độ bền cơ học. Sản phẩm được sử dụng nhằm làm kín các khe hở giữa các bề mặt tiếp xúc, đặc biệt trong các mối ghép mặt bích, van, đường ống và thiết bị công nghiệp.

2. ĐẶC TÍNH KỸ THUẬT CỦA GIOĂNG CHÌ GRAPHITE

Gioăng chì graphite được đánh giá cao trong ngành công nghiệp nhờ sở hữu nhiều đặc tính kỹ thuật vượt trội, đáp ứng yêu cầu làm kín trong các điều kiện vận hành khắc nghiệt:

Khả năng chịu nhiệt: Làm việc ổn định trong dải –200°C đến 650°C, có thể đạt tới 850°C trong môi trường không oxy hóa, phù hợp cho các hệ thống hơi nóng, lò hơi và thiết bị nhiệt.

Chịu áp suất & môi trường khắc nghiệt: Hoạt động tốt dưới áp suất và nhiệt độ cao, không bay hơi hay biến dạng.

Kháng hóa chất & chống ăn mòn hiệu quả:Gioăng có thể làm việc trong dải pH từ 0 đến 14, chịu được dầu, khí, dung môi và nhiều loại hóa chất công nghiệp, thích hợp cho môi trường axit, bazơ và hóa chất mạnh.

Khả năng chống cháy & cách nhiệt: Đạt chuẩn API 607, có khả năng chịu lửa, cách nhiệt và chống cháy vượt trội.

Độ nén cao và khả năng phục hồi tốt: Có độ nén cao, giúp lấp đầy các khe hở vi mô trên bề mặt tiếp xúc, đồng thời vẫn đảm bảo khả năng phục hồi, duy trì độ kín ổn định sau nhiều chu kỳ nhiệt và áp suất.

Hệ số ma sát thấp, giảm mài mòn: Graphite có hệ số ma sát với thép ~0.05, giúp dễ lắp đặt, giảm mài mòn mặt bích, hạn chế hư hỏng bề mặt tiếp xúc và tăng tuổi thọ hệ thống.

Lưu ý kỹ thuật: Nhiệt độ giới hạn giảm khi tiếp xúc với chất oxy hóa mạnh như axit nitric, cần lựa chọn vật liệu phù hợp với môi trường sử dụng thực tế.

3. PHÂN LOẠI CÁC LOẠI GIOĂNG CHÌ PHỔ BIẾN

Dựa theo cấu tạo và phương pháp gia công, gioăng chì graphite hiện nay được phân thành nhiều loại khác nhau, đáp ứng đa dạng yêu cầu làm kín trong các hệ thống công nghiệp:

🔸Gioăng Chì Graphite Nén Đúc

Gioăng chì graphite nén đúc được sản xuất từ vật liệu graphite mềm có độ tinh khiết cao (khoảng 98-99%), tạo hình bằng phương pháp ép nén khuôn theo kích thước yêu cầu. Nhóm gioăng này có độ bền cao, khả năng chịu nhiệt tốt và được sử dụng rộng rãi trong các hệ thống van, đường ống và mặt bích công nghiệp.

Gồm 2 loại chính:

Gioăng chì nén (graphite đúc): Được tạo thành từ các dải chì graphite mềm, ép nén trong khuôn định hình theo yêu cầu. Loại gioăng này có độ bền cơ học cao, khả năng chịu nhiệt và làm kín vượt trội.

Gioăng chì tết cối: Được sản xuất bằng cách cắt từ dây tết chèn chì graphite, sau đó nén thủy lực thành vòng gioăng với nhiều kích thước khác nhau, phù hợp cho nhiều ứng dụng công nghiệp.

🔸Gioăng Chì Thép Xoắn (Spiral Wound Gasket)

Gioăng chì thép xoắn VINDEC là loại gioăng cao cấp, được cấu tạo từ graphite mềm kết hợp với dải kim loại xoắn, giúp gioăng chịu được nhiệt độ và áp suất cao, đồng thời duy trì độ đàn hồi tốt trong quá trình làm việc.

Các loại gioăng chì thép xoắn phổ biến gồm:

Gioăng chì 1 vành: Là dạng cơ bản, làm từ graphite mềm và vòng kim loại gia cường, chịu nhiệt và hóa chất tốt.

Gioăng chì 2 vành chặn trong: Có thêm vành chặn phía trong, gia tăng khả năng làm kín.

Gioăng chì 2 vành chặn ngoài: Có vành chặn ngoài giúp tăng độ kín và độ bền cơ học.

Gioăng chì 3 vành: Gồm ba vòng (có vành chặn trong và vành chặn ngoài), giúp tăng độ bền cơ học và khả năng chống rò rỉ hiệu quả.

🔸Gioăng Chì Dạng Tấm (Graphite Sheet Gasket)

Gioăng chì graphite dạng tấm được sản xuất từ tấm graphite mềm, có thể được gia cố bằng inox để tăng độ bền cơ học. Từ tấm graphite, gioăng được cắt CNC theo kích thước và hình dạng yêu cầu. Các loại gioăng chì dạng tấm phổ biến gồm:

Tấm gioăng chì lưới inox: Là graphite được gia cố bằng lưới inox SS304, SS316, 316L, cắt CNC theo yêu cầu, dùng làm vòng đệm kín hiệu quả.

Tấm gioăng chì mềm nguyên chất: Sản xuất từ graphite nén ép, có độ đàn hồi và dẫn nhiệt cao, chịu nhiệt và hóa chất vượt trội.

Tấm gioăng chì gia cố tấm inox: Kết hợp graphite mềm và lớp inox phẳng, giúp tăng độ bền cơ học, chịu nhiệt, áp suất và hóa chất mạnh.

Tấm gioăng chì gia cố sợi inox: Là graphite kết hợp sợi inox dệt gia cường, giúp chống rò rỉ, chịu áp suất và nhiệt độ cao.

🔸 Gioăng Chì Bọc Inox (Graphite Jacketed Metal Gasket)

Gioăng chì graphite bọc inox là loại gioăng được gia cố một hoặc hai lớp inox bên ngoài, còn gọi là Graphite Jacketed Metal Gasket hoặc Graphite Double Jacketed Metal Gasket. Sản phẩm thường được sử dụng trong môi trường áp suất thấp, nhiệt độ cao và tiếp xúc với hóa chất, giúp ngăn rò rỉ, tăng độ kín và bảo vệ thiết bị khỏi tác động của nhiệt và hóa chất.

🔸Cuộn Băng Dính Gioăng Chì Graphite

Cuộn băng dính gioăng chì graphite được sản xuất từ graphite mềm nguyên chất, gia công thành dạng băng cuộn linh hoạt bằng các công nghệ bện và ép tiên tiến. Sản phẩm có khả năng thích ứng tốt với nhiều môi trường làm việc như nước nóng, hơi nước, axit, kiềm, dung môi hữu cơ, hydrocarbon và chất lỏng nhiệt độ thấp, đồng thời mang lại hiệu quả làm kín cao và độ an toàn trong quá trình sử dụng. Các loại cuộn băng dính gioăng chì graphite phổ biến gồm:

Băng cuộn graphite phẳng (Flexible Graphite Tape): Dạng băng graphite mềm, bề mặt phẳng, dễ cắt và lắp đặt, phù hợp cho nhiều ứng dụng làm kín thông thường.

Băng cuộn graphite biên dạng (Graphite Corrugated Strip): Băng graphite có bề mặt tạo biên dạng, giúp tăng độ nén và khả năng bám kín tại các vị trí cần làm kín linh hoạt.

Băng cuộn graphite keo dính (Graphite Corrugated Tape with Adhesive): Là dạng băng graphite biên dạng được phủ sẵn lớp keo dính, hỗ trợ cố định vật liệu trong quá trình lắp đặt và thi công.

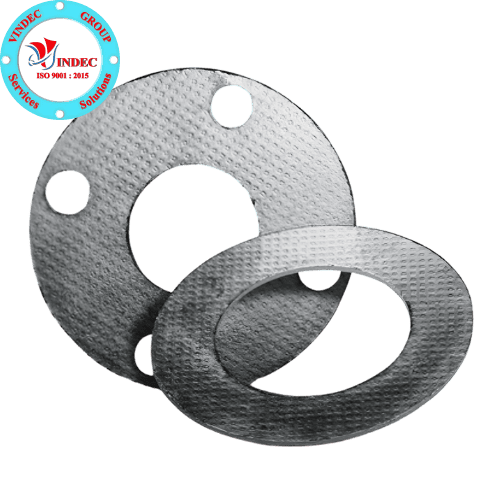

🔸Gioăng Graphite Lưới Inox

Gioăng graphite lưới inox (còn gọi là gioăng chì lưới inox) là loại vòng đệm làm kín được cắt từ tấm graphite chì gia cường lưới inox, sản xuất theo các tiêu chuẩn DIN, JIS, ASME. Sản phẩm thường được sử dụng trong mặt bích đường ống, van công nghiệp, máy bơm, thiết bị trao đổi nhiệt và các hệ thống làm việc với hơi nóng, hóa chất, dầu mỡ, ethanol.

Các loại gioăng graphite lưới inox phổ biến gồm:

Gioăng graphite lưới inox 304: Được sản xuất từ lưới inox 304 kết hợp hai mặt graphite mềm, có khả năng chịu nhiệt lên đến 550°C và chịu áp suất ở mức vừa phải. Loại gioăng này có giá thành hợp lý, được sử dụng phổ biến trong các hệ thống mặt bích, đường ống dẫn hơi và dầu..

Gioăng graphite lưới inox 316/316L: Là dòng gioăng cao cấp, được chế tạo từ lưới inox 316 hoặc 316L kết hợp graphite mềm, cho khả năng chịu nhiệt và chịu áp suất cao, đồng thời kháng ăn mòn hóa chất mạnh. Sản phẩm phù hợp cho các ứng dụng trong ngành dầu khí, hóa chất và nhiệt điện.

🔸Gioăng Chì Mặt Bích (Graphite Flange Gasket)

Gioăng chì mặt bích được sản xuất theo các tiêu chuẩn mặt bích quốc tế, đảm bảo khả năng lắp đặt chính xác và đồng bộ với hệ thống:

Gioăng chì tiêu chuẩn JIS (Nhật Bản): 5K, 10K, 20K với kích thước từ 8A đến 600A,...

Gioăng chì tiêu chuẩn DIN (Đức): PN6 – PN250 có kích thước DN8 – DN1500

Gioăng tiêu chuẩn BS (Anh): PN6 – PN250 có kích thước DN8 – DN1500

Gioăng chì tiêu chuẩn ANSI/ASME (Mỹ): Class 150 - 2500..., kích thước từ 1/4” đến 60”,...

4. THÔNG SỐ KỸ THUẬT GIOĂNG CHÌ GRAPHITE

Vật liệu chế tạo: 98-99,8% Graphite, gia cường thép, Inox 304, 316, 316L,...

Tỷ trọng: 1.6 ± 0.2 g/cm³

Độ bền kéo: ≥ 4.5 MPa

Độ pH: 0 - 14 pH

Độ nén: 35 - 45%

Khả năng phục hồi: ≥ 15%

Nhiệt độ lớn nhất: -200°C đến +650°C

Áp suất lớn nhất: ≤ 200 Bar (20MPa)

Khả năng chịu hóa chất: Axit, kiềm, dung môi hữu cơ, dầu mỡ, hơi nước, ethanol

Kích thước gioăng bích: DN15 đến DN200 (hoặc theo yêu cầu)

Màu sắc: Xám đen (graphite)

Xuất xứ: VINDEC (Việt Nam), Nhật Bản, Hàn Quốc, Trung Quốc, EU

5. ỨNG DỤNG CỦA GIOĂNG CHÌ GRAPHITE

Nhờ khả năng chịu nhiệt cao, chịu áp suất tốt và kháng hóa chất, gioăng chì graphite được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau, đặc biệt là các hệ thống yêu cầu làm kín ổn định trong điều kiện vận hành khắc nghiệt:

Ngành dầu khí & hóa chất: Làm kín trong hệ thống đường ống, van, bồn chứa, thiết bị trao đổi nhiệt; chịu được hóa chất, dung môi, axit, kiềm, khí đốt và dầu mỏ.

Ngành năng lượng: Sử dụng trong nhà máy nhiệt điện, thủy điện, lò hơi, turbine, hệ thống dẫn hơi nóng (steam) với khả năng chịu nhiệt – chịu áp cao.

Công nghiệp nặng: Ứng dụng trong luyện kim, sản xuất xi măng, gang thép, hóa chất công nghiệp, giúp đảm bảo độ kín và an toàn thiết bị.

Cơ khí & ô tô: Dùng làm gioăng động cơ, ống xả (pô), máy nén, máy sấy, máy công nghiệp, tăng hiệu quả làm kín và giảm rò rỉ.

Ngành thực phẩm & đồ uống: Áp dụng cho dây chuyền sản xuất bia, rượu, đường, nước giải khát, đảm bảo vệ sinh và an toàn.

Ngành hàng hải & đóng tàu: Làm kín đường ống nước biển, hệ thống khí, dầu và bể chứa trong môi trường ăn mòn cao.

Ngành hàng không & công nghệ cao: Dùng cho thiết bị phản ứng nhiệt, động cơ tên lửa, bình áp lực và hệ thống dẫn khí nóng, yêu cầu độ bền và ổn định cực cao.

Ngành khác: Ứng dụng trong khai khoáng, phân bón, dệt may, xử lý nước thải và khí nén công nghiệp.

6. VINDEC - ĐỊA CHỈ UY TÍN BÁN GIOĂNG CHÌ GRAPHITE TẠI VIỆT NAM

VINDEC là đơn vị chuyên sản xuất, gia công và cung cấp gioăng chì graphite cho nhiều ngành công nghiệp tại Việt Nam. Với hơn 20 năm kinh nghiệm trong lĩnh vực vật liệu làm kín công nghiệp, VINDEC không ngừng cải tiến công nghệ và nâng cao chất lượng sản phẩm nhằm đáp ứng các yêu cầu kỹ thuật ngày càng khắt khe.

Nhà sản xuất & phân phối hàng đầu: VINDEC chuyên sản xuất, gia công và cung cấp gioăng chì graphite chịu nhiệt - chịu áp cao cho nhiều ngành công nghiệp tại Việt Nam.

Chất lượng đạt chuẩn quốc tế: Sản phẩm được kiểm định theo ISO 9001:2015, có chứng nhận QUATEST 1, CO – CQ đầy đủ, đảm bảo độ kín và an toàn tuyệt đối.

Độ bền vượt trội: Sử dụng graphite cao cấp kết hợp công nghệ tiên tiến, giúp gioăng hoạt động ổn định, tuổi thọ cao, giảm chi phí bảo trì.

Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư hỗ trợ chọn vật liệu, kích thước, kiểu gioăng phù hợp với từng môi trường và yêu cầu vận hành.

Gia công theo yêu cầu: Nhận sản xuất gioăng chì theo bản vẽ, hình dạng, kích thước và vật liệu đặc thù cho từng dự án công nghiệp.

Giao hàng nhanh - đúng hẹn: Hệ thống kho bãi 2.000m² tại KCN Từ Liêm – Hà Nội, giao hàng toàn quốc nhanh chóng, tiết kiệm thời gian.

Giá cạnh tranh - Hậu mãi chu đáo: VINDEC mang đến giải pháp làm kín hiệu quả, chi phí hợp lý, được tin dùng bởi nhiều doanh nghiệp trong và ngoài nước.

Phương châm hoạt động: “TỐT HƠN & HƠN NỮA – BETTER AND MORE”, khẳng định vị thế thương hiệu với hơn 20 năm kinh nghiệm trong lĩnh vực vật liệu làm kín công nghiệp.

Thông tin liên hệ:

Nhà máy: Lô A2, Đường CN5, Khu CN Từ Liêm, Hà Nội

Hotline: Call/Zalo: 091 809 7968

Email: [email protected]

Website: vindec.vn

7. CÁC CÂU HỎI THƯỜNG GẶP VỀ GIOĂNG CHÌ GRAPHITE

Hiện nay có bao nhiêu loại gioăng chì graphite?

Hiện nay có 5 loại gioăng chì phổ biến gồm: Gioăng chì thép xoắn, gioăng chì nén đúc (graphite nén), gioăng chì lưới inox, gioăng chì bọc inox, gioăng chì mặt bích.

Gioăng chì graphite có thế gia công theo yêu cầu không?

Có. VINDEC nhận gia công gioăng chì graphite theo bản vẽ, kích thước, hình dạng và yêu cầu kỹ thuật riêng cho từng hệ thống và dự án.

Giá gioăng chì bao nhiêu tiền?

Giá gioăng chì phụ thuộc vào kích thước, cấu tạo và vật liệu gia công. Để nhận báo giá chính xác nhất, quý khách vui lòng liên hệ phòng kinh doanh VINDEC – đội ngũ tư vấn luôn sẵn sàng hỗ trợ 24/7.

Mua gioăng chì ở đâu uy tín nhất?

VINDEC là nhà sản xuất và gia công gioăng chì graphite uy tín tại Hà Nội, đạt chứng nhận ISO 9001:2015 và kiểm định chất lượng QUATEST 1. Sản phẩm được tin dùng trong nhiều ngành công nghiệp trên toàn quốc.

Gioăng chì có chịu nhiệt tốt không?

Có. Gioăng chì graphite có khả năng chịu nhiệt lên đến 650°C, và tối đa 800°C trong môi trường không oxy hóa, thích hợp cho các ứng dụng nhiệt và áp suất cao.

Gioăng chì graphite có dùng được cho hóa chất không?

Gioăng có dải pH làm việc từ 0 - 14, chịu được axit, kiềm, dung môi hữu cơ, dầu mỡ, khí và nhiều loại hóa chất công nghiệp. Lưu ý hạn chế sử dụng trong môi trường có chất oxy hóa mạnh như axit nitric.
