Qu'est-ce qu'une gaine technique ?

Une gaine technique verticale ou un soffite sont des encoffrements dans lesquels sont regroupés et masqués les organes de distribution et d’évacuation des fluides (eaux usées, eaux-vannes, eaux de pluie, eau chaude, eau froide...).

La présence de ce réseau pouvant générer du bruit (descente d’eau) ou faciliter le passage du feu d’un étage à un autre, la paroi de la gaine technique ou du soffite doit avoir des performances d’isolement acoustiques et de résistance au feu selon la situation.

La gaine technique permet aussi d’éviter les phénomènes d’interphonie entre étages.

Rappels réglementaires

exigences acoustiques

Selon le type de bâtiment et le local considéré, les bruits d’équipements LnAT doivent être inférieurs à la limite donnée dans le tableau ci-dessous :

Exigences réglementaires de niveau de bruit (arrêté du 25 avril 2003)
Local de réception considéré			LnAT
Chambres d'hôtels	Locaux d'hébergement des établissements de santé	Habitation
Équipement implanté dans la chambre	Équipements hydrauliques et sanitaires des locaux d'hébergement voisins	Cuisine fermée	≤ 35 dB(A)
Équipements collectifs ou individuels du bâtiment	Équipements du bâtiment extérieurs au local d'hébergement	Pièce principale	≤ 30 dB(A)

L’isolement acoustique normalisé DnTa entre un garage ou un local d’activité et une habitation située au-dessus est régi par la réglementation acoustique du 30 juin 1999.

Le référentiel Qualitel (certification Habitat & Environnement) préconise une valeur d’affaiblissement acoustique Rw+C de la paroi de la gaine technique permettant de respecter l’exigence réglementaire.

Exigences de la certification Qualitel / NF Habitat
Affaiblissement acoustique entre les locaux considérés (interphonie)	Local d'émission	Rw+C
	Habitation	≥ 29 dB
	Garage	≥ 37 dB
	Local d'activité	≥ 40 dB
Performance acoustique de la gaine technique (pertes par insertion)	Local	ΔLan*
	Cuisine fermée	≥ 24 dB
	Pièce principale	≥ 29 dB

*Le ΔLan est le nouvel indice acoustique caractérisant la performance de la gaine technique (pertes par insertion) utilisé dans le référentiel Qualitel et dans les Exemples de Solutions Acoustiques (ESA). Plus l'indice ΔLan est élevé, plus la gaine technique est performante.

Exigences incendie

Type de bâtiment / local	Texte de référence	Exigences réglementaires	Performance de résistance au feu selon les normes NF EN 1366-5 et NF EN 13501-2
Habitation	Arrêté du 31 janvier 1986Article 48	Les parois de la gaine technique sont coupe-feu de degré 30 minutes	Feu extérieur gaine technique : EI o🡒i 30, "paroi"Feu intérieur gaine technique : EI i🡒o 30, "paroi"
ERP(local à risque courant ou moyen)	Arrêté du 25 juin 1980Article CO31, §4	Le coupe-feu de traversée est égal au degré coupe-feu X de la paroi franchie (mur, plancher)	EI o🡒i X
ERP(local à risque important)	Arrêté du 25 juin 1980Article CO32	Si la gaine technique traverse le local, le coupe-feu de traversée est égal au degré coupe-feu X de la paroi franchie (mur, plancher)	EI o🡒i X
		Si la gaine technique dessert le local	X ≤ 60 minutes
ERP(cages d'escalier)	Arrêté du 25 juin 1980Article CO53	Le degré coupe-feu de la paroi de la gaine technique est égal au degré coupe-feu de la paroi de la cage d'escalier	EI o⟷i X, "paroi"

choisir sa solution

En fonction du LnAT visé, du type de chute et de la présence éventuelle de dévoiement, il convient de choisir une solution dans la bonne classe ESA (Exemple de Solution Acoustique).

Système de gaine		Bruits d'équipements LnAT en dB(A)
Atténuation des bruits d'équipements		Chute PVC standard ESA 3		Chute acoustique ESA 4		Chute fonte ESA 5
Classe selon ESA	ΔLan dB(A)	Droit	Dévoiement	Droit	Dévoiement	Droit	Dévoiement
ESA 5	≥ 34	≤ 30	≤ 30	≤ 30	≤ 30	≤ 30	≤ 30
ESA 4	29 à 33	≤ 30	31 à 35	≤ 30	≤ 30	≤ 30	≤ 30
ESA 3	24 à 28	31 à 35	> 35	≤ 30	31 à 35	≤ 30	31 à 35
ESA 2	19 à 23	31 à 35	> 35	≤ 30	31 à 35	≤ 30	31 à 35

Nos solutions Siniat

Découvrez nos divers systèmes de gaines techniques pour protéger au mieux vos conduits du feu tout en vous isolant efficacement des nuisances sonores.

Filtres 102 système(s) trouvé(s)

Filtres

Catégories Gaines techniques Rechercher

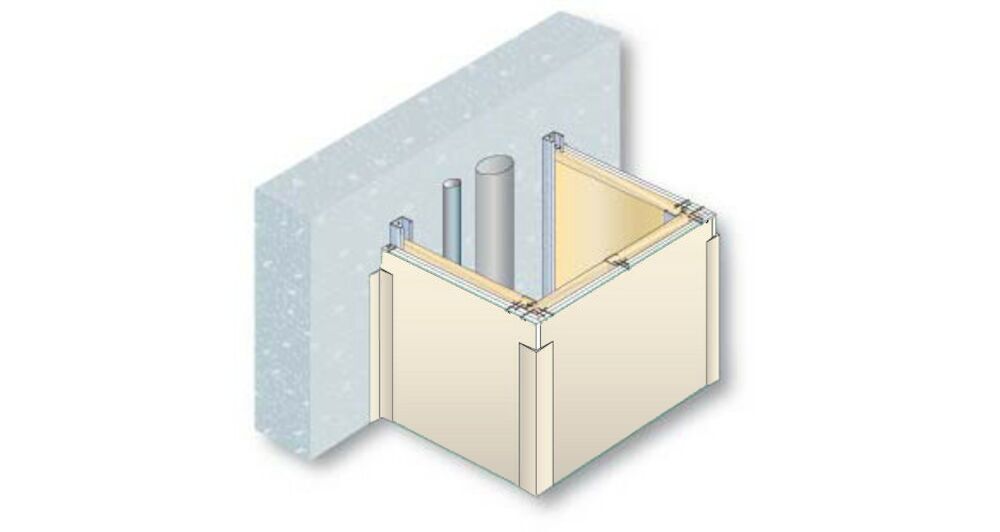

Gaine technique composée d'une cloison PRÉGYMÉTAL D98/62 S (1+1 BA18 S) - CFtr EI120 - M62-35 - Isolant + 1m² d'isolant dans la gaine

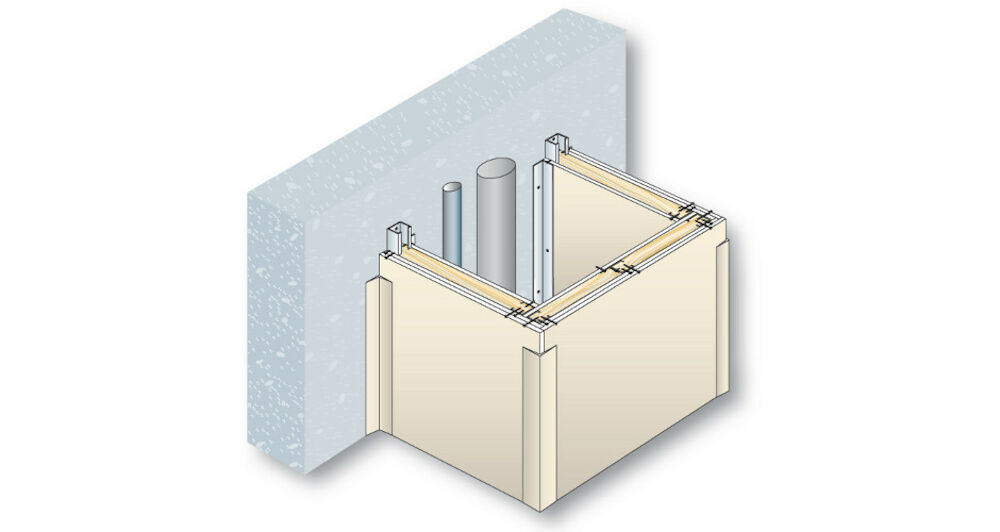

Gaine technique composée d'une cloison PRÉGYMÉTAL D85/48 (2+1 BA13 Std) - Isolant

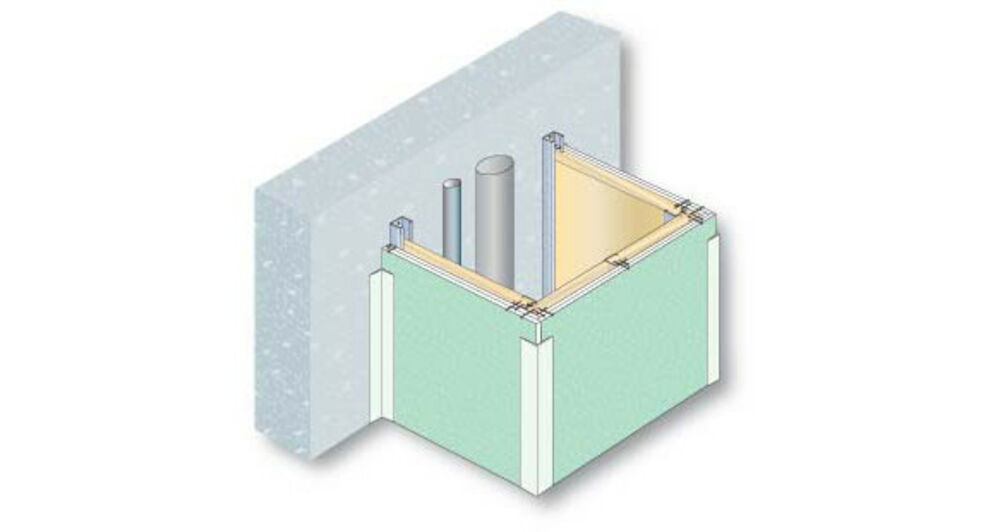

Gaine technique composée d'une contre-cloison PRÉGYMÉTAL avec 2 BA18 S - CFtr EI120 - M48-35 - Isolant

Gaine technique composée de Carreaux de Plâtre PF3 100mm + PRÉGYMAX BA13+40 collé

Gaine technique composée d'une cloison PRÉGYMÉTAL D72/48 + Isolant

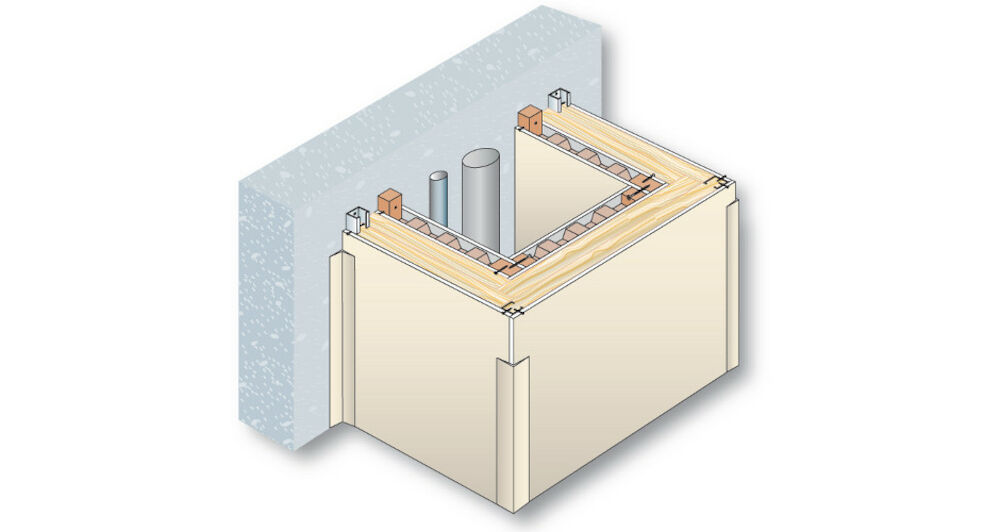

Gaine technique composée d'une cloison PRÉGYFAYLITE BA50 + Laine de Verre 30 mm + PRÉGYFAYLITE BA50

Gaine technique composée d'une cloison PRÉGYMÉTAL D84/48 S (1+1 BA18 S) - CFtr EI60 - M48-35 - Isolant + 1m² d'isolant dans la gaine

Gaine technique composée d'une contre-cloison PRÉGYMÉTAL avec 2 BA13 dB - M48-35 - Isolant

Gaine technique composée d'une contre-cloison PRÉGYMÉTAL avec 2 BA13 Std - M48-35 - Isolant
