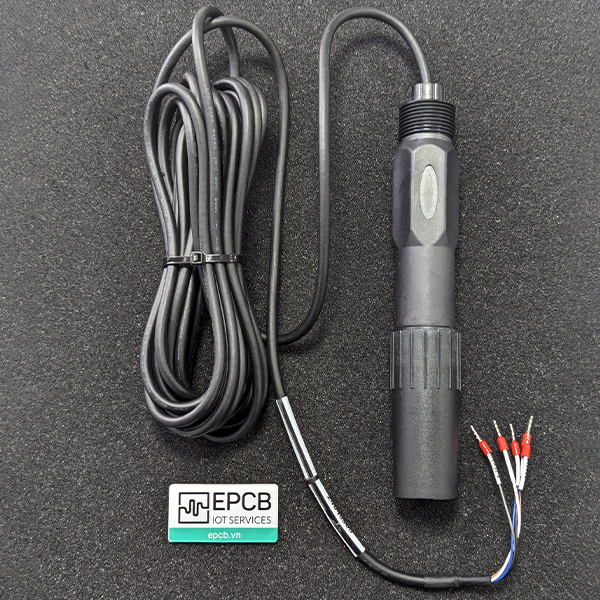

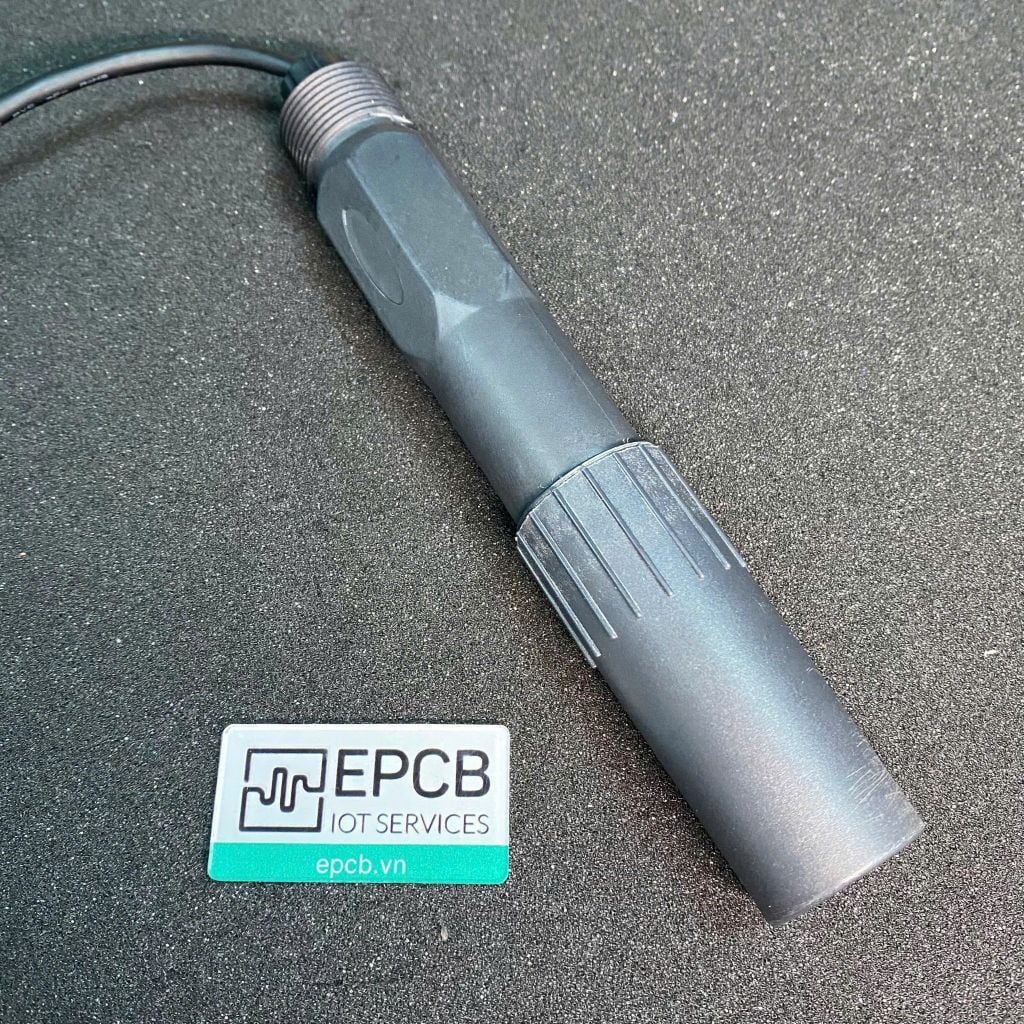

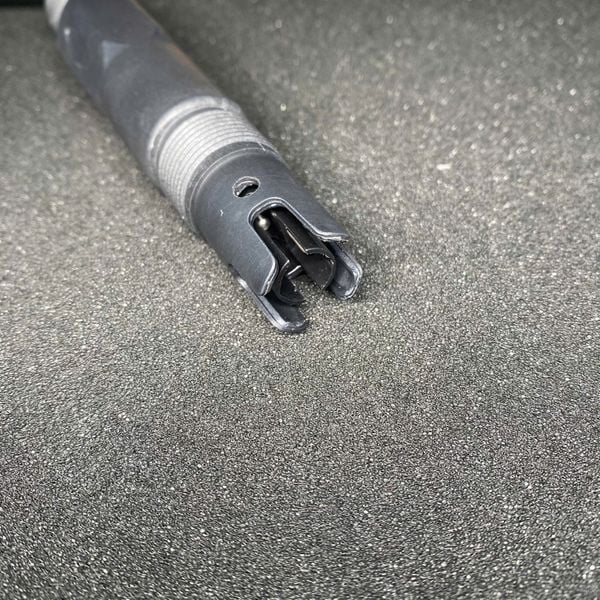

Cảm biến đầu dò đo độ dẫn điện nước EC ES-EC-WT-01 (RS485 & 4-20mA)

• Sản phẩm: 9
• Số lượng

Tiêu đề Đầu dò nhựa K = 1.0 Đầu dò thép không gỉ K = 1.0 Đầu dò nhựa K = 0.01, K = 0.1 Đầu dò nhựa K = 10 Đầu dò thép không gỉ K = 10 Đầu dò nhựa K = 1.0 - 0₫ Đầu dò thép không gỉ K = 1.0 - Hết hàng Đầu dò nhựa K = 0.01, K = 0.1 - Hết hàng Đầu dò nhựa K = 10 - Hết hàng Đầu dò thép không gỉ K = 10 - Hết hàng

• Liên hệ
• Thêm vào giỏ hàng

• Chi tiết sản phẩm

Cảm biến đo độ dẫn điện (EC) nước ES-EC-WT-01 (ngõ ra RS485 và 4–20 mA) sử dụng đầu dò độ nhạy cao, cho tín hiệu ổn định và độ chính xác cao. Thiết bị có dải đo rộng, độ tuyến tính tốt, dễ sử dụng và lắp đặt, đồng thời hỗ trợ truyền dẫn khoảng cách xa.

Tính năng

• Tích hợp ngõ ra RS485 Modbus RTU và ngõ ra analog 4 – 20mA cho phép truyền với khoảng cách xa, chính xác, dễ dàng tích hợp hệ thống giám sát từ xa, PLC, HMI, MCU...

(Ngõ ra tích hợp RS485 và 4-20mA)

• Vỏ IP68 hoàn toàn chống thấm nước và có thể được sử dụng trong các môi trường khắc nghiệt khác nhau.
• Thích hợp cho các ứng dụng: xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp,…

Cảm biến đã được hỗ trợ trên ứng dụng Insight Sensor, Các bạn có thể download và sử dụng tại: Download Insight Sensor

Đọc và thay đổi thanh ghi RS485 Modbus ES-EC-WT-01 sử dụng Insight Sensor

Vẽ biểu đồ và lưu trữ data logger ES-EC-WT-01 sử dụng Insight Sensor

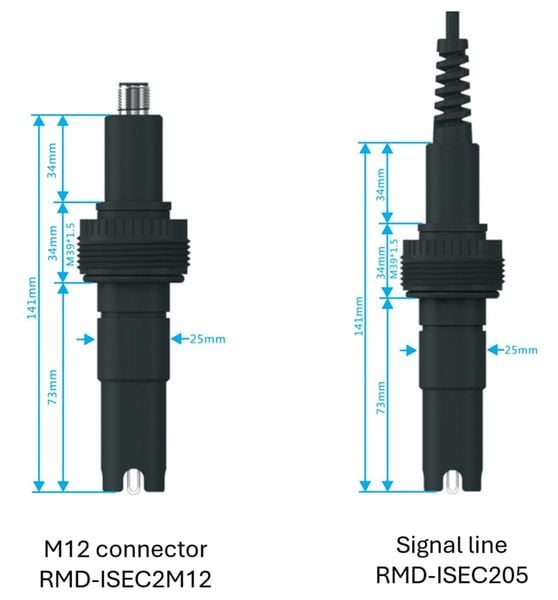

Kích thước

Thông số kỹ thuật

Thông số	Giá trị
Dải đo	0…20000 µS/cm
Độ chính xác	< 2%
Độ phân giải	±1 µS/cm
Dải đo nhiệt độ	0.0…60.0°C
Bù nhiệt độ	Tự động / Thủ công
Tín hiệu ngõ ra	RS485 / 4–20 mA
Nguồn cấp	DC 9–30 V (khuyến nghị 12 V)
Dải áp suất làm việc	0…4 bar
Vật liệu vỏ	PPS, ABS
Loại ren kết nối	M39×1.5, 3/4″
Chiều dài cáp	5 m hoặc theo yêu cầu
Cấp bảo vệ	IP68

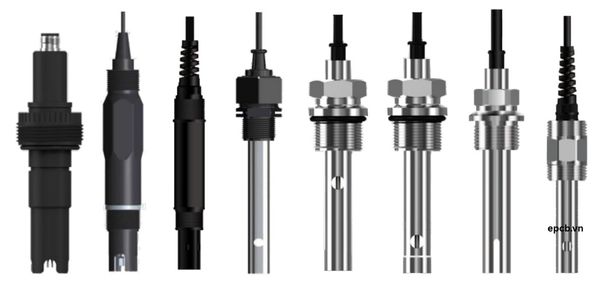

Lựa chọn đa dạng

Với khả năng tùy chỉnh loại đầu dò với sự khác nhau về chất liệu, kích thước, vị trí lắp đặt… Cảm biến mang lại cho người dùng nhiều lựa chọn khác nhau tùy thuộc vào nhu cầu sử dụng.

Sơ đồ nối dây

Màu dây	Chức năng
Xanh lá (Green)	SHIELD
Nâu (Brown)	DC 9-30V
Xanh dương (Blue)	DC 0V (I-)
Xám (Gray)	4-20mA signal (I+)
Trắng (White)	RS485A
Đen (Black)	RS485b

Chú ý

• Vui lòng đọc kỹ và nối dây theo bảng hướng dẫn phía trên; đấu dây sai có thể làm hỏng hoàn toàn thiết bị.
• Kiểm tra kỹ toàn bộ kết nối và xác nhận hoàn tất việc đấu dây trước khi cấp nguồn.
• Lưu ý quan trọng: không để dây RS485A và RS485B chạm hoặc nối vào dây nguồn; nếu không sẽ gây hỏng vĩnh viễn mạch truyền thông của cảm biến.

Giao thức truyền thông

Giao thức	Baudrate	Data bits	Stop bits	Parity
RS485 Modbus RTU	2400bps/4800bps/9600bps có thể thay đổi (Mặc định sẽ là 4800bps)	8	1	None

Định dạng kiểu dữ liệu

Kiểu dữ liệu	Mô tả	Ghi chú
Số nguyên	Số nguyên 16 bit, không đảo thứ tự byte cao và byte thấp	Ví dụ: 0x0032 chuyển sang số thập phân là 50
Số thực (float)	(CDAB) 3412, đảo thứ tự 2 byte	Ví dụ: 72 37 41 DB chuyển thành số thực dạng float, thứ tự chuyển đổi từ CDAB sang ABCD, tức là 41 DB 72 37 sẽ chuyển thành số thực 27.4

Bảng thanh ghi

Mô tả	Địa chỉ dữ liệu	Kiểu dữ liệu	Độ dài	Đọc/Ghi	Ghi chú
Giá trị độ dẫn điện	0X 00 00	Số thực(Floating point)	2	Đọc	Đơn vị mặc định là mS/cm. Nếu cần đổi sang µS/cm, nhân với 1000.
Giá trị điện trở suất	0X 00 02	Số thực	2	Đọc	Đơn vị: Ω·cm
Nhiệt độ	0X 00 04	Số thực	2	Đọc	Đơn vị: °C
TDS	0X 00 06	Số thực	2	Đọc	Đơn vị: ppm hoặc mg/L
Độ mặn	0X 00 08	Số thực	2	Đọc	Đơn vị: ppm hoặc mg/L
Hằng số độ dẫn điện	0X 00 0A	Số thực	2	Đọc/Ghi
Hệ số bù	0X 00 0C	Số thực	2	Đọc/Ghi
Nhiệt độ bù thủ công	0X 00 0E	Số thực	2	Đọc/Ghi
Bù sai số nhiệt độ	0X 00 10	Số thực	2	Đọc/Ghi
Tốc độ truyền (Baud rate)	0X 00 12	Số thực	2	Đọc
Địa chỉ thiết bị (Slave address)	0X 00 14	Số thực	2	Đọc
Thời gian lọc trung bình	0X 00 16	Số thực	2	Đọc
Độ nhạy điện cực	0X 00 18	Số thực	2	Đọc
Chế độ bù nhiệt	0X 00 1A	Số thực	2	Đọc
Loại cảm biến nhiệt độ	0X 00 1C	Số thực	2	Đọc	50.0 = PT1000, 50.1 = NTC10K
Ngưỡng cao 4–20 mA	0X 00 20	Số thực	2	Đọc	–
Ghi tốc độ truyền	0X 00 12	Số nguyên (Integer)	1	Ghi	Các giá trị: 2400, 4800, 9600, 19200, 38400, 43000, 57600
Ghi địa chỉ thiết bị	0X 00 14	Số nguyên	1	Ghi	Giá trị từ 1 đến 254
Ghi thời gian lọc	0X 00 16	Số nguyên	1	Ghi	Đơn vị: giây
Ghi chế độ bù	0X 00 1A	Số nguyên	1	Ghi	0: tự động, 1: thủ công
Điều chỉnh thứ tự float	0X 00 32	Số nguyên	1	Ghi	0: dương, 1: âm
Ghi loại cảm biến nhiệt độ	0X 00 33	Số nguyên	1	Ghi	0: PT1000, 1: NTC10K
Khôi phục mặc định	0X 00 64	Số nguyên	1	Ghi	Giá trị ghi: 1
Khôi phục baud rate và địa chỉ	0X 27 0F	Số nguyên	1	Ghi	Giá trị ghi: 1
Ghi ngưỡng cao 4–20 mA	0X 00 20	Số thực	2	Ghi

Các phương pháp lắp đặt

1. phương pháp ngâm trực tiếp

Đối với phương pháp lắp đặt ngâm đầu dò xuống nước:

• Trong thời gian hoạt động, sẽ có bụi bẩn bám ở trên đầu dò, nó cần được vệ sinh thường xuyên.
• Giá trị đo lường không ổn định.
• Độ sâu khác nhau sẽ ảnh hưởng đến giá trị đo được.
• Vị trí đầu dò phải nằm ở trên lớp trầm tích.

Chú ý: Nếu lắp đặt thiết bị ở trong ống, góc nghiêng phải nên là 15 – 165 độ

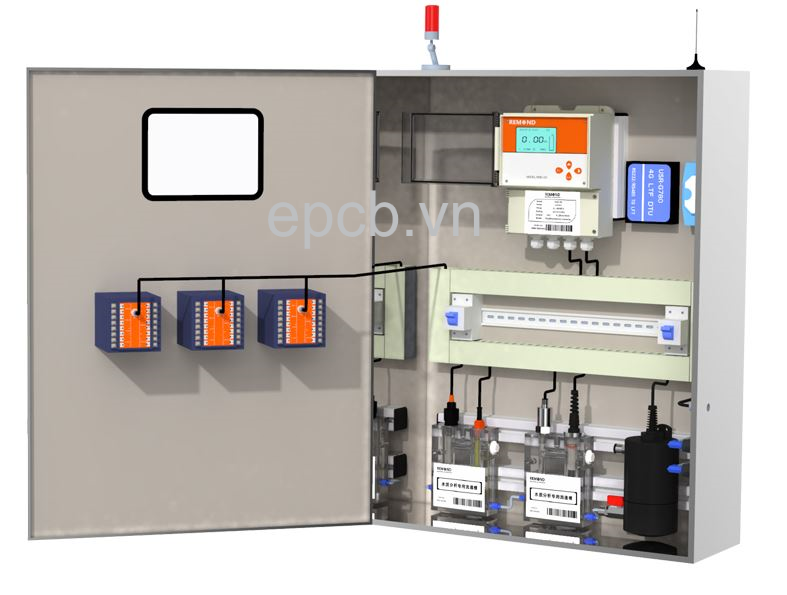

2. Phương pháp lắp đặt với Flow Cell ( phương pháp được đề xuất ưu tiên sử dụng )

Thiết bị đo PH được đề xuất lắp đặt và sử dụng ở trong flow cell giúp đảm bảo sự ổn định và đo lường chính xác hơn.

Trước khi sử dụng thiết bị:

• Đọc kỹ hướng dẫn trước khi sử dụng.
• Bóng đầu dò dễ vỡ và không thể sửa chữa, thay thế sau khi hư, hỏng.
• Trong quá trình đo, nếu có bụi bẩn, chất kết dính, cặn bám trên bề mặt bóng đầu dò, giá trị đo lường sẽ không chính xác hoặc biến động, cần làm sạch và hiệu chỉnh kịp thời.

Kết nối trực tiếp và dễ dàng tích hợp hệ thống

• Thiết bị kết nối trực tiếp với các thiết bị điều khiển (PLC, MCU, PC,...).
• Dễ dàng tích hợp với các hệ thống giám sát, điều khiển từ xa.
• Thích hợp cho các ứng dụng: Xử lý nước thông thường, xử lý nước thải, nuôi trồng thủy sản, kiểm tra nước, kỹ thuật bảo vệ môi trường, giải pháp tuần hoàn nước, nước giải khát và thực phẩm, phát hiện nước xả thải công nghiệp…

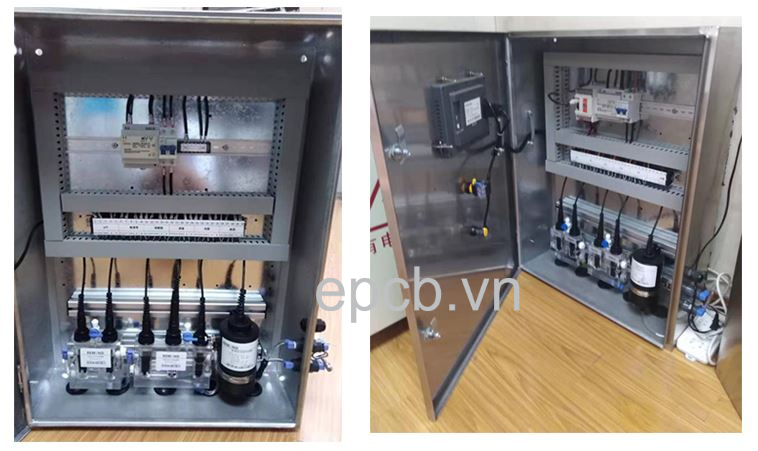

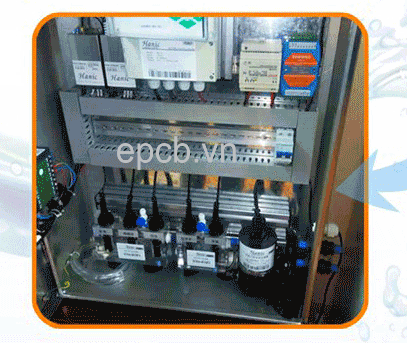

Lắp đặt thực tế

Tài liệu kỹ thuật

Phương pháp bảo quản cảm biến đo nồng độ pH trong nước và các cảm biến môi trường nước khác
