Kỹ thuật điều khiển đã phát triển trong thời gian rất lâu. Trước kia việc điều khiển hệ thống chủ yêu do con người thực hiện. Gần đây, việc điều khiển được thực hiện nhờ các ứng dụng của ngành điện, thực hiện bằng việc đóng ngắt tiếp điểm Relay. Các Relay sẽ cho phép đóng ngắt công suất không cần dùng công tắc cơ khí. Ta thường sử dụng Relay để tạo nên các thao tác điều khiển đóng ngắt logic đơn giản. Sự xuất hiện của máy tính đã tạo một bước tiến mới trong điều khiển – Kỹ thuật điều khiển lập trình PLC. PLC xuất hiện vào những năm 1970 và nhanh chóng trở thành sự lựa chọn cho việc điều khiển sản xuất.

PLC (Programmable Logic Controller) là thiết bị điều khiển lập trình, được thiết kế chuyên dùng trong công nghiệp để điều khiển các tiến trình xử lý từ đơn giản đến phức tạp, tuỳ thuộc vào người điều khiển mà nó có thể thực hiện một loạt các chương trình hoặc sự kiện, sự kiện này được kích hoạt bởi các tác nhân kích thích (hay còn gọi là đầu vào) tác động vào PLC hoặc qua các bộ định thời (Timer) hay các sự kiện được đếm qua bộ đếm. Khi một sự kiện được kích hoạt nó sẽ bật ON, OFF hoặc phát một chuỗi xung ra các thiết bị bên ngoài được gắn vào đầu ra của PLC. Như vậy nếu ta thay đổi các chương trình được cài đặt trong PLC là ta có thể thực hiện các chức năng khác nhau, trong các môi trường điều khiển khác nhau.

Sơ lược về lịch sử của PLC

Bộ điều khiển lập trình đầu tiên (Programmable controller) được hình thành từ nhóm các kỹ sư thuộc hãng General Motor vào năm 1968, với ý tưởng ban đầu là thiết kế một bộ điều khiển thỏa mãn các yêu cầu sau:

• Lập trình dễ dàng, ngôn ngữ lập trình dễ hiểu.
• Cấu trúc dạng Module mở rộng, dễ bảo trì và sữa chữa.
• Đảm bảo độ tin cậy trong môi trường công nghiệp.
• Giá cả cạnh tranh

Tuy nhiên, thiết bị này còn khá đơn giản và cồng kềnh, người sử dụng gặp nhiều khó khăn trong việc vận hành hệ thống . Vì vậy các nhà thiết kế từng bước cải tiến thiết bị làm cho thiết bị đơn giản, gọn nhẹ, dễ vận hành, nhưng việc lập trình cho hệ thống còn khó khăn, do lúc này không có các thiết bị lập trình ngoại vi hổ trợ cho công việc lập trình.

Để đơn giản hóa việc lập trình, thiết bị điều khiển lập trình cầm tay (Programmable Controller Handle) đầu tiên được ra đời vào năm 1969. Điều này đã tạo ra được một sự phát triển thực sự cho kỹ thuật điều khiển lập trình. Trong giai đoạn này các thiết bị điều khiển lập trình (PLC) chỉ đơn giản nhằm thay thế hệ thống Relay và dây nối trong hệ thống điều khiển cổ điển. Qua quá trình vận hành, các nhà thiết kế đã từng bước tạo ra được một tiêu chuẩn mới cho hệ thống, tiêu chuẩn đó là: Dạng lập trình dùng giản đồ hình thang (The Diagram Format).

Trong những đầu thập niên 1970, với sự phát triển của phần mềm, bộ lập trình PLC không chỉ thực hiện các lệnh Logic đơn giản mà còn có thêm các lệnh về định thì, đếm sự kiện, các lệnh về xử lý toán học, xử lý dữ liệu, xử lý xung, xử lý thời gian thực…

Sự phát triển của hệ thống phần cứng từ năm 1975 cho đến nay đã làm cho hệ thống PLC phát triển mạnh mẽ hơn với các chức năng mở rộng :

• Số lượng ngõ vào, ngõ ra nhiều hơn và có khả năng điều khiển các ngõ vào, ngõ ra từ xa bằng kỹ thuật truyền thông.
• Bộ nhớ lớn hơn.
• Nhiều loại Module chuyên dùng hơn.

Ngoài ra các nhà thiết kế còn tạo ra kỹ thuật kết nối các hệ thống PLC riêng lẻ thành một hệ thống PLC chung, tăng khả năng của từng hệ thống riêng lẻ. Tốc độ của hệ thống được cải thiện, chu kỳ quét nhanh hơn. Bên cạnh đó, PLC được chế tạo có thể giao tiếp với các thiết bị ngoại nhờ vậy mà khả năng ứng dụng của PLC được mở rộng hơn.

Phân loại PLC

Theo hãng sản xuất

Các nhãn hiệu như Siemens, Omron, Mitsubishi, Schneider, Allen Bradley, ABB, Festo,…

Theo version

PLC Siemens có các họ như Logo, S7-200, S7-300, S7-400, S7-1200,S7-1500.

Logo: Là dòng sản phẩm cho các ứng dụng nhỏ khoảng 16-24 I/O

S7-200: Là dòng sản phẩm trung bình có ứng dụng cho các dự án với I/O khoảng 128.

S7-300 và S7-400: Là dòng sản phẩm cao cấp cho các dự án lớn, có số lượng I/O lớn, viết bằng nhiều ngôn ngữ khác nhau, thời gian đáp ứng nhanh.

S7-1200:

• Là dòng sản phẩm nâng cấp của S7-200, truyền thông qua cổng Ethernet có thể kết nối PC-PLCs, PLCs-HMI, PLCs-PLCs.
• Tốc độ truyền thông profinet 10/100Mbits/s, tích hợp tính năng đo lường, điều khiển vị trí, điều khiển quá trình.

S7-1500: Là dòng sản phẩm nâng cấp của S7300, S7-400 vừa được ra mắt trong thời gian gần đây với những ưu điểm vượt trội.

Theo số lượng các đầu vào/ra

Căn cứ vào số lượng các đầu vào/ ra, ta có thể phân PLC thành 4 loại sau: – Micro PLC là loại có dưới 32 kênh vào/ ra – PLC nhỏ có đến 256 kênh vào/ ra – PLC trung bình có đến 1024 kênh vào/ ra – PLC cỡ lớn có trên 1024 kênh vào/ra.

Cấu trúc của PLC

• Phần đầu vào / đầu ra: Phần đầu vào hoặc mô-đun đầu vào bao gồm các thiết bị như cảm biến, công tắc và nhiều nguồn đầu vào thế giới thực khác. Đầu vào từ các nguồn được kết nối với PLC thông qua đường ray đầu nối đầu vào. Phần đầu ra hoặc mô-đun đầu ra có thể là một động cơ hoặc một solenoid hoặc một đèn hoặc một lò sưởi, có chức năng được điều khiển bằng cách thay đổi các tín hiệu đầu vào.
• CPU: (Central Processing Unit) là đơn vị xử lý trung tâm. Nó là một bộ vi xử lý mà có thể kết hợp với các hoạt động của hệ thống PLC. CPU thi hành chương trình xử lý các tín hiệu I/O và được nối trực tiếp đến các thiết bị I/O thông qua các tuyến đường dây thích hợp bên trong PLC.
• Thiết bị lập trình: Đây là nền tảng mà chương trình hoặc logic điều khiển được viết. Nó có thể là một thiết bị cầm tay hoặc một máy tính xách tay hoặc một máy tính chuyên dụng.
• Nguồn cung cấp: Nó thường hoạt động trên một nguồn cung cấp điện khoảng 24 V, được sử dụng để cung cấp năng lượng đầu vào và các đầu ra.
• Bộ nhớ: Bộ nhớ được chia thành hai phần – Bộ nhớ dữ liệu và bộ nhớ chương trình. Thông tin chương trình hoặc logic điều khiển được lưu trữ trong bộ nhớ người dùng hoặc bộ nhớ chương trình từ nơi CPU tìm nạp các lệnh chương trình. Tín hiệu đầu vào và đầu ra và tín hiệu bộ định thời và bộ đếm được lưu trữ trong bộ nhớ hình ảnh đầu vào và đầu ra tương ứng

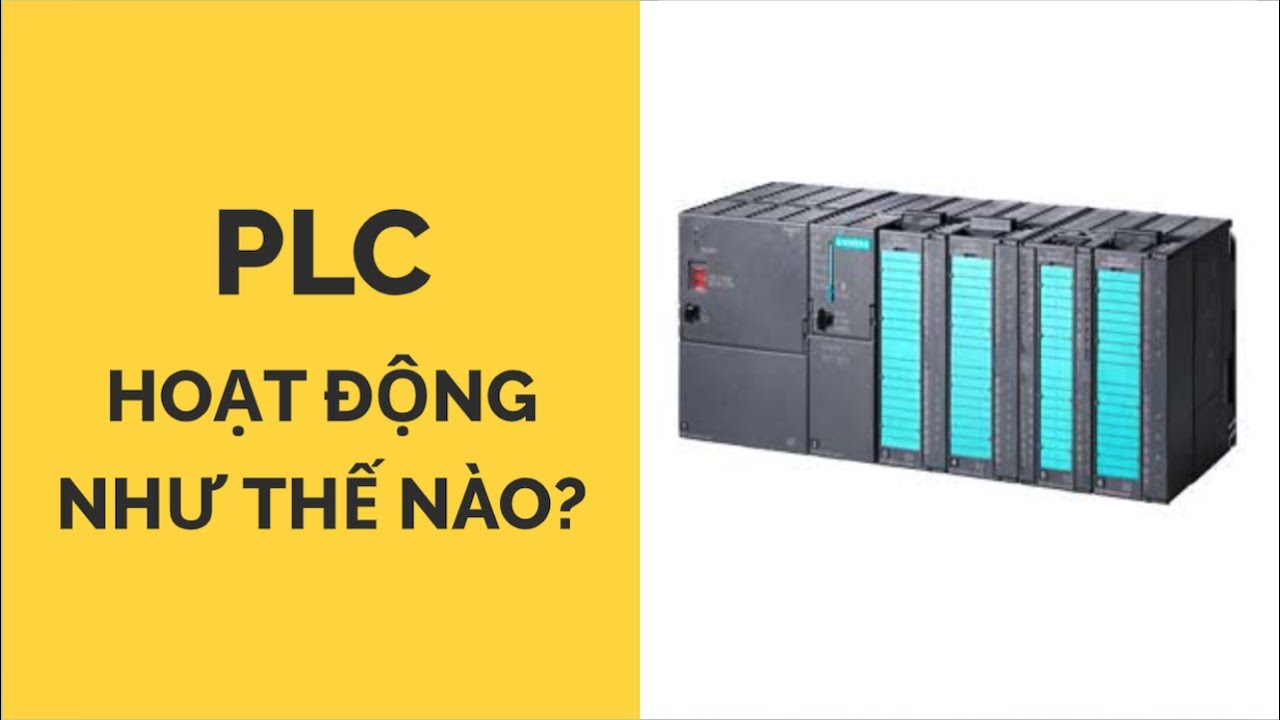

Hoạt động của một PLC

Về cơ bản, hoạt động của một PLC cũng khá đơn giản. Đầu tiên, hệ thống các cổng vào/ra (Input/Output) (còn gọi là các Module xuất/nhập) dùng để đưa các tín hiệu từ các thiết bị ngoại vi vào CPU (như các sensor, contact, tín hiệu từ động cơ …). Sau khi nhận được tín hiệu ở đầu vào thì CPU sẽ xử lý và đưa các tín hiệu điều khiển qua môđun xuất ra các thiết bị được điều khiển.

• Các nguồn đầu vào chuyển đổi tín hiệu điện tương tự thời gian thực sang tín hiệu điện kỹ thuật số phù hợp và các tín hiệu này được đưa đến PLC thông qua đường ray kết nối.
• Các tín hiệu đầu vào này được lưu trữ trong bộ nhớ hình ảnh bên ngoài PLC ở các vị trí được gọi là bit. Điều này được thực hiện bởi CPU
• Logic điều khiển hoặc các lệnh chương trình được ghi lên thiết bị lập trình thông qua các ký hiệu hoặc thông qua các phép nhớ và được lưu trữ trong bộ nhớ người dùng.
• CPU lấy các lệnh này từ bộ nhớ người dùng và thực thi các tín hiệu đầu vào bằng cách thao tác, tính toán, xử lý chúng để điều khiển các thiết bị đầu ra.
• Kết quả thực hiện sau đó được lưu trữ trong bộ nhớ hình ảnh bên ngoài để điều khiển các thiết bị đầu ra.
• CPU cũng giữ một kiểm tra trên các tín hiệu đầu ra và tiếp tục cập nhật nội dung của bộ nhớ hình ảnh đầu vào theo những thay đổi trong bộ nhớ đầu ra.
• CPU cũng thực hiện chức năng lập trình nội bộ như cài đặt và đặt lại bộ hẹn giờ, kiểm tra bộ nhớ của người dùng.

Ứng dụng của PLC

Hiện nay PLC đã được ứng dụng thành công trong nhiều lĩnh vực sản xuất cả trong công nghiệp và dân dụng. Từ những ứng dụng để điều khiển các hệ thống đơn giản, chỉ có chức năng đóng/mở (ON/OFF) thông thường đến các úng dụng cho các lĩnh vực phức tạp, đòi hỏi tính chính xác cao, ứng dụng các thuật toán trong quá trình sản xuất.
