Lịch tuần trăng Sơ đồ máy dò kim loại độ nhạy cao tự chế. Tự làm máy dò kim loại nhạy cỡ nhỏ (máy dò kim loại thạch anh). Để lắp ráp một máy dò kim loại bằng tay của chính bạn, bạn chắc chắn sẽ cần

Tìm kiếm thiết bị chỉ là sự phổ biến rất lớn. Tìm kiếm người lớn và trẻ em, nghiệp dư và chuyên nghiệp. Họ đang tìm kiếm kho báu, tiền xu, những thứ bị mất và sắt vụn bị chôn vùi. Và công cụ tìm kiếm chính là máy dò kim loại.

Có rất nhiều loại máy dò kim loại khác nhau cho mọi “mùi vị và màu sắc”. Nhưng đối với nhiều người, việc mua một máy dò kim loại có thương hiệu làm sẵn chỉ đơn giản là tốn kém về mặt tài chính. Và ai đó muốn lắp ráp một máy dò kim loại bằng chính tay của họ, và thậm chí có người xây dựng doanh nghiệp nhỏ của riêng họ bằng cách lắp ráp chúng.

Máy dò kim loại tự chế

Trong phần này của trang web của chúng tôi về máy dò kim loại tự chế, sẽ được thu thập: mạch dò kim loại tốt nhất, mô tả, chương trình và dữ liệu khác của chúng để sản xuất Máy dò kim loại tự làm. Không có mạch dò kim loại của Liên Xô và mạch trên hai bóng bán dẫn ở đây. Vì các máy dò kim loại như vậy chỉ thích hợp để trình bày trực quan các nguyên tắc phát hiện kim loại, chúng hoàn toàn không phù hợp cho mục đích sử dụng thực tế.

Tất cả các máy dò kim loại trong phần này sẽ khá tiên tiến về mặt công nghệ. Họ sẽ có các đặc điểm tìm kiếm tốt. Và một máy dò kim loại sản xuất tại nhà được lắp ráp tốt sẽ kém hơn một chút so với các sản phẩm của nhà máy. Về cơ bản, có các chương trình khác nhau. máy dò kim loại xung Và mạch dò kim loại có phân biệt kim loại.

Nhưng để sản xuất những máy dò kim loại này, bạn sẽ không chỉ cần mong muốn mà còn phải có những kỹ năng và khả năng nhất định. Chúng tôi đã cố gắng chia nhỏ các sơ đồ của máy dò kim loại đã cho theo mức độ phức tạp.

Ngoài các dữ liệu cơ bản cần thiết để lắp ráp máy dò kim loại, cũng sẽ có thông tin về mức độ kiến ​​thức và thiết bị tối thiểu cần thiết để tự sản xuất máy dò kim loại.

Để lắp ráp một máy dò kim loại bằng tay của chính bạn, bạn chắc chắn sẽ cần:

Danh sách này sẽ cung cấp các công cụ, vật liệu và thiết bị cần thiết để tự lắp ráp tất cả các máy dò kim loại mà không có ngoại lệ. Đối với nhiều mạch, bạn cũng sẽ cần nhiều thiết bị và vật liệu bổ sung khác nhau, đây chỉ là những thứ cơ bản cho tất cả các mạch.

1. Hàn sắt, thuốc hàn, thiếc và các phụ kiện hàn khác.
2. Tua vít, kìm, máy cắt dây và các dụng cụ khác.
3. Vật liệu và kỹ năng sản xuất bảng mạch in.
4. Có kinh nghiệm và kiến ​​thức tối thiểu về điện tử và kỹ thuật điện.
5. Cũng như cánh tay thẳng - chúng sẽ rất hữu ích khi bạn tự tay lắp ráp máy dò kim loại.

Tại đây, bạn có thể tìm thấy các phương án tự lắp ráp các mẫu máy dò kim loại sau:

	Nguyên lý hoạt động	IB
	Phân biệt đối xử kim loại	ăn
	Độ sâu tìm kiếm tối đa
	ăn
	Tần số hoạt động	4 - 17 kHz
	Cấp độ khó	Tên đệm

	Nguyên lý hoạt động	IB
	Phân biệt đối xử kim loại	ăn
	Độ sâu tìm kiếm tối đa	1-1,5 mét (Phụ thuộc vào kích thước cuộn dây)
	Bộ vi điều khiển có thể lập trình	ăn
	Tần số hoạt động	4 - 16 kHz
	Cấp độ khó	Tên đệm

	Nguyên lý hoạt động	IB
	Phân biệt đối xử kim loại	ăn
	Độ sâu tìm kiếm tối đa	1 - 2 mét (Phụ thuộc vào kích thước của cuộn dây)
	Bộ vi điều khiển có thể lập trình	ăn
	Tần số hoạt động	4,5 - 19,5 kHz
	Cấp độ khó	Cao

Trong những năm gần đây, nhiều nhà xuất bản có uy tín của Châu Âu đã dành sự quan tâm đáng kể đến các thiết bị kỹ thuật khác nhau được sử dụng trong hoạt động tìm kiếm. Mỗi năm, những cuốn sách mới với mô tả về nhiều thiết bị khác nhau lại lên kệ ở các hiệu sách. Cần phải thừa nhận rằng, nhìn chung, các thiết bị này rất khó lắp ráp và điều chỉnh và khó có thể được những người nghiệp dư mới làm quen với đài phát thanh khuyến nghị lặp lại.

Tuy nhiên, trong một trong những cuốn sách được xuất bản như một phần của bộ sách "Elektronicke hledace" của nhà xuất bản nổi tiếng châu Âu "BEN", tác giả gần đây đã phát hiện ra một mạch dò kim loại có vẻ rất quen thuộc. Nguyên tố chính mà sự hiện diện của các vật thể kim loại được phân tích trong thiết bị này là thạch anh. Đồng thời, kết quả phân tích được đánh giá cả trực quan và âm học.

sơ đồ mạch

Thiết kế thu hút sự chú ý của độc giả là một trong những biến thể của máy dò kim loại loại FM (Máy đo tần số), tức là, nó là một thiết bị dựa trên nguyên tắc phân tích độ lệch tần số của bộ dao động tham chiếu dưới tác động của kim loại. vật thể đã rơi vào khu vực của cuộn dây tìm kiếm.

Khi nghiên cứu kỹ sơ đồ mạch, bạn có thể thấy rằng thiết bị này là một phiên bản cải tiến của máy dò kim loại đã được thảo luận trong phần trước. Một trong những đặc điểm phân biệt chính của thiết kế này vẫn là bộ phân tích, được thực hiện trên phần tử thạch anh Q1. Ngoài ra, trong một phiên bản cải tiến của máy dò kim loại, ngoài dụng cụ con trỏ, một mạch tín hiệu âm thanh được sử dụng làm chỉ báo.

Vì trong mạch đề xuất (Hình 2.16) số lượng các phần tử đã được thay đổi, một cơ sở phần tử mới được sử dụng và một tầng bổ sung đã được thêm vào, tác giả cho rằng cần phải xem xét các tính năng của nó một cách chi tiết hơn.

Như trong thiết kế trước, mạch của máy dò kim loại này dựa trên một máy phát đo lường, một giai đoạn đệm, một máy dò dao động RF, một máy phân tích và một thiết bị chỉ thị.

Mạch dao động của máy phát cao tần đặt trên tranzito T1 gồm cuộn dây L1 và tụ điện C3-C6. Tần số hoạt động của máy phát RF phụ thuộc vào độ lệch của độ tự cảm của cuộn dây tìm kiếm L1, cũng như sự thay đổi điện dung của tụ điện điều chỉnh C4 và tụ điện điều chỉnh C3. Trong trường hợp không có vật kim loại ở gần cuộn dây L1, tần số của dao động được kích thích trong máy phát RF phải bằng tần số của phần tử thạch anh Q1, nghĩa là trong trường hợp này là 1 MHz.

Cơm. 2,16. Sơ đồ của một máy dò kim loại thạch anh tiên tiến

Sau khi một vật kim loại nằm trong vùng phủ của cuộn dây tìm kiếm L1 thì độ tự cảm của nó sẽ thay đổi. Điều này sẽ thay đổi tần số dao động của máy phát RF. Tiếp theo, tín hiệu RF được đưa đến giai đoạn đệm, đảm bảo sự phù hợp của bộ tạo với các mạch tiếp theo. Một bộ theo emitter được thực hiện trên bóng bán dẫn T2 được sử dụng như một giai đoạn đệm.

Từ đầu ra của bộ theo emitter, tín hiệu RF thông qua điện trở điều chỉnh R7 và thạch anh Q1 đi đến bộ tách sóng, được thực hiện trên diode D2. Do yếu tố chất lượng cao của thạch anh, những thay đổi nhỏ nhất trong tần số của bộ dao động đo sẽ dẫn đến giảm trở kháng của phần tử thạch anh. Kết quả là, một tín hiệu tần số thấp được cung cấp cho đầu vào của bộ khuếch đại DC (chân đế của bóng bán dẫn T3), sự thay đổi biên độ của tín hiệu này cung cấp độ lệch tương ứng của mũi tên của thiết bị chỉ thị.

Tải của UPT, được thực hiện trên bóng bán dẫn T3, là một thiết bị con trỏ có tổng dòng điện lệch là 1 mA. Khi công tắc S2 đóng, bộ tạo tín hiệu âm thanh, được thực hiện trên bóng bán dẫn T4, được bật trong mạch tải. Máy dò kim loại được cấp điện từ nguồn B1 có hiệu điện thế 9 V.

Chi tiết và thiết kế

Như trong một số thiết kế đã thảo luận trước đó, bất kỳ breadboard nào cũng có thể được sử dụng để chế tạo máy dò kim loại có phần tử thạch anh. Do đó, các bộ phận được sử dụng không phải chịu bất kỳ hạn chế nào liên quan đến kích thước tổng thể. Cài đặt có thể được cả bản lề và in.

Cuộn dây tìm kiếm L1 (hình 2.17) tương tự như cuộn dây được sử dụng trong máy dò kim loại, đã được thảo luận trong phần trước.

Thay vì các bóng bán dẫn của loại BC108 được chỉ ra trong sơ đồ, hầu hết mọi bóng bán dẫn silicon công suất thấp trong nước, ví dụ, thuộc loại KT315B, đều có thể được sử dụng trong thiết kế này. Thay vì diode loại 1N4001 (D2), bạn nên sử dụng bất kỳ diode germani nào của dòng D2 hoặc D9 với bất kỳ chỉ số chữ cái nào.

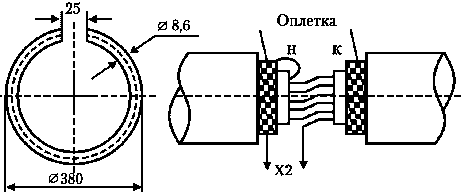

Cơm. 2.17. Thiết kế cuộn dây L1

Là một phần tử Q1, bạn có thể sử dụng bất kỳ phần tử thạch anh nào có tần số từ 900 kHz đến 1,1 MHz. Nguồn cấp cho V1 có thể là một pin Krona hoặc hai pin 3336L mắc nối tiếp. Bảng với các phần tử nằm trên đó và nguồn điện được đặt trong bất kỳ hộp nhựa hoặc gỗ thích hợp nào. Một biến trở R7, công tắc S1 và S2, đầu nối X1 và X2, cũng như chỉ báo PA1 được lắp trên vỏ hộp.

Cuộn dây tìm kiếm L1 nên được lắp ở cuối tay cầm thích hợp dài 100-120 cm. Cuộn dây này được kết nối với bo mạch thiết bị bằng cáp nhiều lõi được bảo vệ.

Thành lập

Điều kiện chính để điều chỉnh chất lượng cao của thiết bị này là không có vật kim loại kích thước lớn ở khoảng cách ít nhất 1,5 m từ cuộn tìm kiếm L1.

Việc điều chỉnh trực tiếp máy dò kim loại nên bắt đầu bằng việc thiết lập tần số dao động mong muốn do máy phát RF tạo ra. Tần số dao động RF phải bằng tần số của phần tử thạch anh Q1. Nên sử dụng máy đo tần số kỹ thuật số để thực hiện điều chỉnh này. Trong trường hợp này, giá trị tần số đầu tiên được đặt gần như bằng cách thay đổi điện dung của tụ điện C4, và sau đó chính xác bằng cách điều chỉnh tụ điện C3.

Trong trường hợp không có máy đo tần số, việc cài đặt bộ tạo RF có thể được thực hiện theo số đọc của chỉ báo PA1. Quartz Q1 là bộ phận giao tiếp giữa bộ phận đo và bộ phận chỉ thị của thiết bị nên điện trở của nó tại thời điểm cộng hưởng là cao. Do đó, số đọc tối thiểu của công cụ con trỏ PA1 sẽ chỉ ra sự điều chỉnh tốt các dao động của máy phát RF theo tần số của thạch anh.

Mức độ nhạy của thiết bị này được điều chỉnh bởi điện trở R7.

Quy trình hoạt động

Trong thực tế sử dụng máy dò kim loại này, biến trở R7 phải đặt mũi tên của chỉ thị PA1 về không trên thang đo. Trong trường hợp này, ở một mức độ nhất định, những thay đổi trong chế độ vận hành do phóng điện của ắc quy, thay đổi nhiệt độ môi trường, hoặc sai lệch về tính chất từ ​​của đất sẽ được bù đắp.

Nếu trong quá trình vận hành, bất kỳ vật kim loại nào xuất hiện trong khu vực của \ u200b \ u200bc cuộn dây tìm kiếm L1, thì mũi tên của chỉ báo PA1 sẽ lệch. Trong trường hợp này, khi các điểm tiếp xúc của công tắc S2 được đóng lại, một tín hiệu âm thanh sẽ xuất hiện trong tai nghe.

Một mạch dò kim loại về nguyên tắc hoạt động tương tự từ chương 2.7 của cuốn sách của Adamenko M.V. "Máy dò kim loại" trên trang Máy dò kim loại thạch anh

Toàn bộ bộ sưu tập của Adamenko M.V. Bạn có thể tải xuống "Máy dò kim loại" M.2006 từ trang Tải xuống sách và bài báo miễn phí về máy dò kim loại.

Máy dò kim loại nhỏ gọn nhạy sử dụng bộ cộng hưởng thạch anh

Máy dò kim loại dựa trên đăng ký nhịp hóa ra không nhạy khi tìm kiếm kim loại có tính chất sắt từ yếu, chẳng hạn như đồng, thiếc, bạc. Không thể tăng độ nhạy của máy dò kim loại loại này, vì sự khác biệt về tần số nhịp khó nhận thấy với các phương pháp chỉ thị thông thường. Một hiệu quả đáng kể là việc sử dụng máy dò kim loại thạch anh. Máy dò kim loại, sơ đồ của nó được hiển thị trong hình. 1, a, bao gồm một bộ dao động đo, được lắp ráp trên một bóng bán dẫn VT1 và một giai đoạn đệm - một bộ theo bộ phát, được lắp ráp trên một bóng bán dẫn VT2, được ngăn cách bằng bộ cộng hưởng thạch anh ZQ1 từ một thiết bị chỉ thị - một bộ dò trên một diode VD2 với một Bộ khuếch đại DC trên bóng bán dẫn VT3. Tải của bộ khuếch đại là một thiết bị con trỏ có tổng dòng điện lệch là 1 mA.

Hình 1. (Máy dò kim loại nhạy kích thước nhỏ)

Do yếu tố chất lượng cao của bộ cộng hưởng thạch anh, những thay đổi nhỏ nhất trong tần số của bộ dao động đo sẽ dẫn đến sự giảm trở kháng của bộ cộng hưởng sau, như có thể thấy từ đặc tính thể hiện trong Hình. 1b, và điều này cuối cùng sẽ làm tăng độ nhạy của thiết bị và độ chính xác của các phép đo.

Chuẩn bị cho việc tìm kiếm bao gồm điều chỉnh bộ dao động để tần số cộng hưởng song song của thạch anh bằng 1 MHz. Cài đặt này được thực hiện bởi tụ điện có điện dung thay đổi được C2 (gần đúng) và tụ điện C1 (tinh) trong trường hợp không có vật kim loại gần khung. Vì thạch anh là một phần tử giao tiếp giữa các bộ phận đo và chỉ thị của thiết bị, điện trở của nó tại thời điểm cộng hưởng lớn và số đọc tối thiểu của thiết bị con trỏ cho biết khả năng điều chỉnh của thiết bị. Mức độ nhạy được điều chỉnh bởi một biến trở R8. Một tính năng của thiết bị là khung vòng L1, được làm từ một đoạn cáp. Lõi trung tâm của cáp được tháo ra và thay vào đó là sáu vòng dây loại PEL 0,1-0,2 mm dài 115 mm được kéo. Thiết kế của khung được hiển thị trong hình. 1, a. Khung này có màn sơn tĩnh điện tốt.

Độ cứng của kết cấu khung được đảm bảo bằng cách đặt nó vào giữa hai đĩa làm bằng plexiglass hoặc getinaks có đường kính 400 mm và dày 5-7 mm.

Thiết bị sử dụng bóng bán dẫn KT315B, một diode tham chiếu - một diode zener 2S156A, một diode dò loại D9 với bất kỳ chỉ số chữ cái nào. Tần số thạch anh có thể nằm trong dải tần từ 90 kHz đến 1,1 MHz. Cáp - loại RK-50.

Danh sách các phần tử vô tuyến

Chỉ định	Thể loại	Mệnh giá	Số lượng	Ghi chú	Cửa hàng	Sổ tay của tôi
VT1-VT3	bóng bán dẫn lưỡng cực	KT315B	3	Vào sổ tay
VD1	điốt zener	KS156A	1	2S156A	Vào sổ tay
VD2	Diode	D9	1	Với bất kỳ chỉ mục chữ cái nào	Vào sổ tay
C1	Tụ điện	2-15 pF	1	Vào sổ tay
C2	tụ điện biến đổi	140-680pF	1	Vào sổ tay
C3	Tụ điện	5100 pF	1	Vào sổ tay
C4	Tụ điện	820 pF	1	Vào sổ tay
C5	Tụ điện	15 pF	1	Vào sổ tay
C6, C9	Tụ điện	0,1uF	2	Vào sổ tay
C7, C8	tụ điện	100uF 12V	2	Vào sổ tay
R1	Điện trở	1 kOhm	1	Vào sổ tay
R2, R7	Điện trở	3,9 kOhm	2	Vào sổ tay
R3	Điện trở	15 kOhm	1	Vào sổ tay
R4	Điện trở	12 kOhm	1	Vào sổ tay
R5	Điện trở	330 kOhm	1	Vào sổ tay
R6	Điện trở	560 ohm	1	Vào sổ tay
R8	Biến trở	25 kOhm	1

Máy dò kim loại là một thiết bị điện tử để tìm kiếm và phân biệt kim loại, các vật thể kim loại có thể được giấu ở các độ sâu khác nhau dưới lớp cát, đất, trong tường của các phòng và các cấu trúc khác nhau.

Sơ đồ sơ đồ của máy dò kim loại được thực hiện trên bóng bán dẫn, vi mạch và vi điều khiển được đưa ra. Máy dò kim loại do nhà máy sản xuất là một thiết bị khá đắt tiền, vì vậy việc tự chế tạo máy dò kim loại tự chế có thể tiết kiệm được rất nhiều tiền.

Các sơ đồ máy dò kim loại hiện đại có thể được xây dựng theo các nguyên tắc hoạt động khác nhau, chúng tôi liệt kê các sơ đồ phổ biến nhất trong số đó:

• Phương pháp đánh bại (đo sự thay đổi tần số tham chiếu);
• Cân bằng cảm ứng ở tần số thấp;
• Cân bằng cảm ứng trên các cuộn dây cách nhau;
• phương pháp xung động.

Nhiều người nghiệp dư mới làm quen với đài phát thanh và thợ săn kho báu đang tự hỏi: làm thế nào để tự chế tạo máy dò kim loại? Bạn nên bắt đầu làm quen với việc lắp ráp một mạch dò kim loại đơn giản, điều này sẽ cho phép bạn hiểu hoạt động của một thiết bị như vậy, có được những kỹ năng đầu tiên trong việc tìm kiếm kho báu và các sản phẩm làm từ kim loại nhiều màu.

Máy dò kim loại được thiết kế để phát hiện vật thể kim loại (nắp giếng, đoạn ống, hệ thống dây điện ẩn). Máy dò kim loại bao gồm một bộ điều chỉnh điện áp song song (bóng bán dẫn V1 V2) ở máy phát tần số cao (khoảng 100 kHz) trên bóng bán dẫn V4, máy dò dao động RF (V5) và ...

13 5088 6

Máy dò kim loại cho phép bạn phát hiện bất kỳ vật thể kim loại nào ở khoảng cách lên đến 20 cm. Phạm vi phát hiện chỉ phụ thuộc vào diện tích của vật thể kim loại. Đối với những người mà khoảng cách này là không đủ, chẳng hạn như thợ săn kho báu, chúng tôi có thể khuyên bạn nên tăng kích thước của khung hình. Điều này cũng sẽ làm tăng độ sâu phát hiện. Sơ đồ của máy dò kim loại được thể hiện trong hình. Mạch được lắp ráp trên các transistor hoạt động ở chế độ ...

9 4577 1

Đề án của một máy dò kim loại tự chế trên nhịp đập, được xây dựng trên năm vi mạch. Tìm một đồng xu 0,25mm ở độ sâu 5cm, một khẩu súng lục ở độ sâu 10cm, một chiếc mũ bảo hiểm bằng kim loại ở độ sâu 20cm. Dưới đây là một sơ đồ của máy dò nhịp. Mạch bao gồm các đơn vị sau: bộ dao động tinh thể, bộ dao động đo, bộ dò đồng bộ, bộ kích hoạt Schmidt, thiết bị chỉ thị ...

11 4724 4

Mạch hiển thị trong hình là một máy dò kim loại cổ điển. Hoạt động của mạch dựa trên nguyên tắc biến đổi tần số siêu đẳng tần, nguyên lý này thường được sử dụng trong máy thu siêu điện tử. Một sơ đồ của máy dò kim loại với ULF tích hợp, nó sử dụng hai máy phát tần số vô tuyến, tần số của chúng là 5,5 MHz. Máy phát tần số vô tuyến đầu tiên được lắp ráp trên một bóng bán dẫn T1 loại BF494, tần số ...

5 4744 2

Máy dò kim loại này mặc dù có số lượng bộ phận nhỏ và dễ chế tạo nhưng lại có độ nhạy khá cao. Nó có thể phát hiện các vật kim loại lớn, chẳng hạn như pin sưởi, ở khoảng cách lên đến 60 cm, trong khi những vật nhỏ, ví dụ như đồng xu có đường kính 25 mm, ở khoảng cách 15 cm. Nguyên lý hoạt động của thiết bị dựa trên sự thay đổi tần số trong máy phát đo dưới tác động của các kim loại gần đó và ...

18 4600 0

Một máy dò kim loại nhỏ gọn đơn giản là cần thiết để phát hiện các vật kim loại khác nhau trong tường dưới lớp thạch cao (ví dụ, đường ống, dây điện, đinh, phụ kiện). Thiết bị này hoàn toàn tự động, được cung cấp bởi loại pin 9 volt "Krona", tiêu thụ 4-5 mA từ nó. Máy dò kim loại có đủ độ nhạy để phát hiện: đường ống ở khoảng cách 10-15 cm; dây và đinh ở khoảng cách 5-10 ...

8 4502 0

Đề án máy dò kim loại cỡ nhỏ, có tính kinh tế cao với khả năng lặp lại tốt và hiệu suất cao, sử dụng các bộ phận rẻ tiền và có sẵn rộng rãi. Một phân tích về hầu hết các mạch điện phổ biến cho thấy tất cả chúng đều được cấp điện bằng nguồn có điện áp ít nhất là 9 V (nghĩa là "Krona"), và điều này vừa tốn kém vừa không kinh tế. Vì vậy, được lắp ráp trên chip K561LE5 ...

18 5140 1

Mạch dò kim loại không có bất kỳ tính năng nào, nó đơn giản và dễ tiếp cận để lặp lại ngay cả với những người nghiệp dư mới bắt đầu vô tuyến. Như thường được viết trong sách và tạp chí, với các bộ phận lắp đặt thích hợp và có thể sử dụng được, nó sẽ bắt đầu hoạt động ngay lập tức. Bảng mạch in của thiết bị được thể hiện trong hình, nó được làm cho các thành phần SMD, tất cả các bộ phận được lắp đặt từ mặt giấy bạc và không cần khoan. Sản xuất cuộn dây tìm kiếm yêu cầu cao ...

Đề án của một máy dò kim loại tự chế trên nhịp đập, được xây dựng trên năm vi mạch. Tìm một đồng xu 0,25mm ở độ sâu 5cm, một khẩu súng lục ở độ sâu 10cm, một chiếc mũ bảo hiểm bằng kim loại ở độ sâu 20cm.

sơ đồ mạch

Dưới đây là một sơ đồ của máy dò nhịp. Lược đồ bao gồm các nút sau:

• dao động tinh thể,
• máy phát điện đo lường,
• máy dò đồng bộ,
• Schmidt Trigger,
• thiết bị hiển thị.

Bộ dao động tinh thể được thực hiện trên các bộ biến tần D1.1 - D1.3. Tần số dao động được ổn định bằng bộ cộng hưởng thạch anh hoặc piezoceramic với tần số cộng hưởng là 32768 Hz (thạch anh đồng hồ).

Cơm. 1. Sơ đồ cấu tạo máy dò kim loại thạch anh trên nhịp.

Chuỗi R1C2 ngăn chặn sự kích thích của máy phát ở các sóng hài cao hơn. Qua điện trở R2 đóng mạch OOS, qua bộ cộng hưởng Q1 đóng mạch POS.

Máy phát điện được đặc trưng bởi sự đơn giản, tiêu thụ dòng điện thấp từ nguồn điện, hoạt động đáng tin cậy ở điện áp cung cấp 3-15 V, không chứa tông đơ và điện trở có điện trở quá cao.

Cần có thêm bộ kích hoạt đếm D2.1 để tạo ra tín hiệu có chu kỳ làm việc chính xác bằng 2, được yêu cầu cho mạch dò đồng bộ tiếp theo.

Bộ tạo đo được thực hiện trên một giai đoạn vi sai trên các bóng bán dẫn VT1, VT2. Mạch POS được thực hiện bằng điện, giúp đơn giản hóa mạch. Tải của khâu vi phân là mạch dao động L1C1.

Tần số tạo ra phụ thuộc vào tần số cộng hưởng của mạch dao động và ở một mức độ nào đó, vào dòng chế độ của tầng vi phân. Dòng điện này được thiết lập bởi điện trở R3.

Để chuyển đổi tín hiệu đầu ra điện áp thấp của tầng vi phân sang các mức logic tiêu chuẩn của vi mạch CMOS kỹ thuật số, một mạch phân tầng với một bộ phát chung trên bóng bán dẫn VTZ được sử dụng.

Bộ định hình với bộ kích hoạt Schmidt trên phần tử D3.1 cung cấp các cạnh xung dốc cho hoạt động bình thường của bộ kích hoạt đếm tiếp theo.

Cần có thêm bộ kích hoạt đếm D2.2 để tạo ra tín hiệu có chu kỳ làm việc chính xác bằng 2, được yêu cầu cho mạch dò đồng bộ tiếp theo.

Bộ dò đồng bộ bao gồm một hệ số nhân được thực hiện trên phần tử D4.1 "XOR" và một chuỗi tích hợp R6C4. Tín hiệu đầu ra của nó có dạng gần giống răng cưa, và tần số của tín hiệu này bằng sự chênh lệch giữa các tần số của bộ dao động thạch anh và bộ dao động tìm kiếm.

Bộ kích hoạt Schmidt được thực hiện trên phần tử D3.2 và tạo ra các xung hình chữ nhật từ điện áp răng cưa của bộ tách sóng đồng bộ.

Thiết bị hiển thị chỉ đơn giản là một biến tần đệm mạnh, được thực hiện trên ba biến tần còn lại D1.4-D1.6, được kết nối song song để tăng khả năng chịu tải. Tải của thiết bị hiển thị là đèn LED và bộ phát piezo.

Chi tiết

Cuộn dây L1 được quấn trên trục gá có đường kính 160 mm và có 100 vòng dây PEV - 0,2 mm.
