 Chúng ta biết rằng hầu hết các phụ tải điện đặc biệt các phụ tải công nghiệp (động cơ, máy biến áp…) đều là tải cảm. Do đó, nó ảnh hưởng xấu đến hệ số công suất. Với mục đích cải thiện (nâng cao) hệ số công suất, giảm tổn thất trên hệ thống lưới điện và để tránh bị phạt tiền theo quy định của điện lực, các tụ điện tĩnh được mắc song song với các thiết bị điện có hệ số cosφ thấp.     Các tụ điện cung cấp dòng điện dung có tác dụng làm trung hòa thành phần cảm của dòng tải > cải thiện hệ số công suất. Khi đó:         Dòng sẽ nhỏ hơn trước lúc bù.         Công suất P không đổi trước và sau khi cải thiện Cosφ.

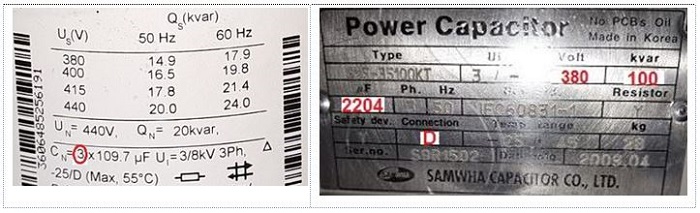

Thông số tụ điện hạ thế

thông số tụ điện hạ thế

    Nhìn vào mác tụ bù ta biết được:         Đây là tụ 3 pha, đấu tam giác         Điện dung : C          Dung lượng bù hay công suất của tụ: Q     Chú ý:          Dung lượng bù Q là tổng của cả 3 pha         Điện dung C tùy thuộc vào cách ghi ở mác:             C = 3x109,7μF > mỗi pha có điện dung là 109,7 μF            C = 2204 μF tổng của 3 pha.

Tính toán và đo điện dung tụ điện

    Bài toán đặt ra: Từ giá trị U, Q của mác tụ điện bên trên, ta kiểm chứng điện dung C như thế nào? Cho Q = 100kvar, U = 380V. Áp dụng  CT:

tính toán điện dung tụ điện

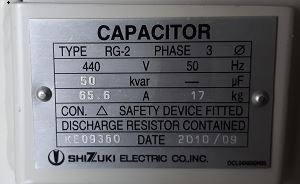

    Suy ra: Nếu nhãn tụ không cho điện dung C (hình dưới), từ U, Q ta có thể dễ dàng tính C theo cách tính toán bên trên.

 dien dung tu bu ha the

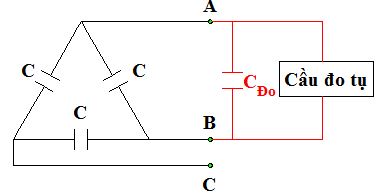

    Để thí nghiệm ta dùng cầu đo tụ điện để đo điện dung         Với tụ một pha > Đơn giản         Với tụ ba pha, đấu tam giác: Ta đo tại AB, BC, AC

đo điện dung tụ điện hạ thế

        Cđo = CAB // (CAC nt CCB) = (3/2)C = Ctổng/2

       Kết quả 3 phép đo cân nhau và đúng theo mác tụ là ổn.
